Elektron MULTICUTTER MC40 Bedienungsanleitung
Plasma-schneidgerät
Inhaltszusammenfassung für Elektron MULTICUTTER MC40

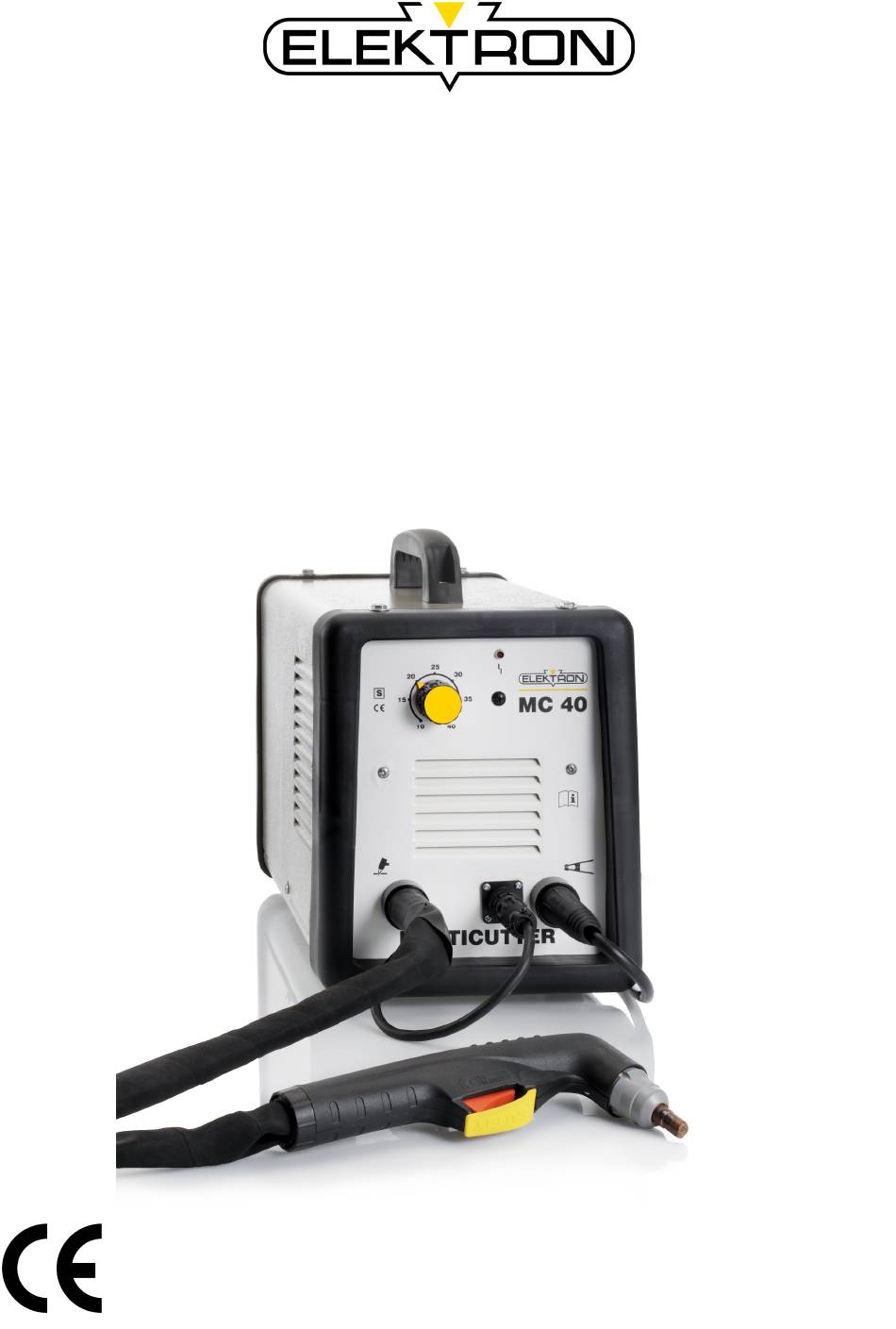

- Seite 1 Bedienungsanleitung MULTICUTTER MC40 Plasma-Schneidgerät Item-No.: 327 957 Vor Beginn aller Arbeiten Betriebsanleitung lessen! Revision: 0.1 - Übersetzung Betriebsanleitung zum späteren Gebrauch aufbewahren! Version: 19.12.2013...
- Seite 2 © BlitzRotary GmbH Zweigniederlassung Bremen Hinterm Sielhof 22 D-28277 Bremen Germany Phone: +49 (0)421 / 54 90 6 - 906 Fax: +49 (0)421 / 54 90 6 - 19 E-Mail: vertrieb@elektron-bremen.de Internet: www.elektron-bremen.de Erstellt: BlitzRotary GmbH Zweigniederlassung Bremen...
-
Seite 3: Beschreibung Der Technischen Eigenschaften Hinweis
MULTICUTTER MC40 BEDIENUNGSANLEITUNG Vor dem Gebrauch des Gerätes diese Anleitung sorgfältig lesen. Bei Nichtbeachtung dieser Anleitung übernimmt der Hersteller keine Haftung für Schäden. Das Gerät ist ausschließlich für die nachfolgend beschriebene bestimmungsgemäße Verwendung konzipiert, konstruiert und einzusetzen. Jeder andere in dieser Bedienungsanleitung nicht beschriebene Verwendung des Gerätes ist VERBOTEN. - Seite 4 MULTICUTTER MC40 MODELL: Das Modell des Gerätes Internationale Standards. EN 60974-10:2003 Seriennummer des Gerätes, welches bei Anforderungen oder Anfragen bezüglich des Gerätes aufgeführt werden muss. Ein-Phasen Transformator mit Gleichrichter 1-50/60Hz Ein-Phasen Netzspannung mit 50 Hz oder 60 Hz. Sekundärspannung unbelastet (Spitzenwert) Durchschnittliche Einschaltdauer Die Einschaltdauer ist die Anzahl von Minuten, ausgedrückt in Prozent, den das Gerät...
-
Seite 5: Beschreibung Der Geräteteile
MULTICUTTER MC40 BESCHREIBUNG DER GERÄTETEILE (siehe Abbildung 1) A) Netzanschlusskabel Eingangsspannung vor Betrieb prüfen. B) Druckminderer Einstellen des Luftdrucks dem Gerät entsprechend. C) Anschlussbuchse für die Steuerleitung des Brenners D) Hauptschalter E) Schneidstromeinstellung Einstellen des Schneidstroms entsprechend der benötigten Stärke für das jeweilige Werkstück. - Seite 6 MULTICUTTER MC40 INBETRIEBNAHME Das Gerät darf nur von qualifiziertem Personal in Betrieb genommen werden. Alle Füllmittel müssen den bestehenden Richtlinien und Sicherheitsregeln entsprechen. Die Druckluft anschließen. Der Druck muss mindestens 0.3 Mpa betragen. Normal 0.3-0.5 Mpa. Den Druck entsprechend dem Werkstück einstellen. Empfohlener Wert ist 0.4 Mpa.
-
Seite 7: Praktische Empfehlungen
MULTICUTTER MC40 FEHLERSUCHE (siehe Abbildungen Seite 11) 1) Unzureichendes Eindringen Dies kann verursacht werden durch: hohe Geschwindigkeit. Stellen Sie immer sicher, dass der Strahl gründlich durch das zu schneidende Werkstück passiert und dass er beim Vorwärtsführen nicht über durchschnittlich 10°/15° geneigt wird (siehe Abbildung 6). Dadurch werden die Abnutzung der Düse (siehe Abbildung 7) und das Verschmoren der Schutzdüse vermieden (siehe Abbildung 8). -
Seite 8: Wartung Und Kontrolle
MULTICUTTER MC40 Düse C sollte ersetzt werden, wenn das mittlere Loch beschädigt oder vergrößert ist im Vergleich zum neuen Ersatzteil (siehe Abbildung 13). Der Gebrauch von abgenutzten Elektroden verschleißt schnell die Düse. Übermäßiger Gebrauch der Elektrode verursacht Überhitzung und reduziert die Lebensdauer des Verteilers B. -
Seite 9: Gefahr Durch Strahlung
MULTICUTTER MC40 Trennen Sie das Stromversorungskabel von der Stromversorgung bevor Sie Kabel ersetzen oder Gehäuseteile des Gerätes entfernen. Schalten Sie das Gerät immer aus oder trennen Sie es von der Stromversorgung bevor Sie die Düse, den Luftverteilerring, die Elektrode oder die Schutzdüse ersetzen. -
Seite 10: Gefahr Durch Verbrennungen
MULTICUTTER MC40 Diese sollten sehr sorgfältig gereinigt werden, bevor sie geschnitten werden. Lassen Sie das geschnittene Material abkühlen, bevor Sie es berühren oder in Kontakt mit brennbarem oder entzündlichem Material bringen. Schneiden Sie nicht Teile mit Hohlräumen, die brennbares Material enthalten. - Seite 11 MULTICUTTER MC40 C) LUFTSCHLÄUCHE Ersetzen Sie beschädigte Luftschläuche. Bewahren Sie Schläuche unaufgerollt auf, um Knicke im Schlauch zu vermeiden. Bewahren Sie den Luftschlauch aufgerollt und außerhalb des Arbeitsbereiches auf, um Beschädigungen zu vermeiden. GEFAHR DURCH LÄRM Die Stromquellen selbst produzieren keine Geräuschpegel über 80 dB. Der Schneidevorgang kann Geräusche über 80 dB produzieren.
- Seite 12 MULTICUTTER MC40 Abbildung 14 (Schneidbrenner)
-
Seite 13: Darstellung Des Arbeitsprinzips
MULTICUTTER MC40 DARSTELLUNG DES ARBEITSPRINZIPS... -
Seite 14: Explosionszeichnung
MULTICUTTER MC40 MULTICUTTER MC40 EXPLOSIONSZEICHNUNG Beschreibung Beschreibung Potentiometer 2W 10KΩ Gasverbindungsstück rote LED Lüfter Netzschalter Lüfterabdeckung T300-Schalter Radiator (rechts) CK-25 Schnellanschluss (mit Gas) MULTICUTTER PCB (oben) DKJ1-10-25MM Schnellanschluss Haltegriff Steuerleitungsbuchse Radiator (links) MULTICUTTER Pilotbogen PCB Widerstand Pilotbogen Fuß Gerätehaube MULTICUTTR PCB (unten) - Seite 15 H i n t e r m S i e l h o f 2 2 D - 2 8 2 7 7 B r e m e n Telephone +49 / (0)421 / 54 90 6-906 Telefax +49 / (0)421 / 54 90 6-19 vertrieb@elektron-bremen.de www.elektron-bremen.de...
