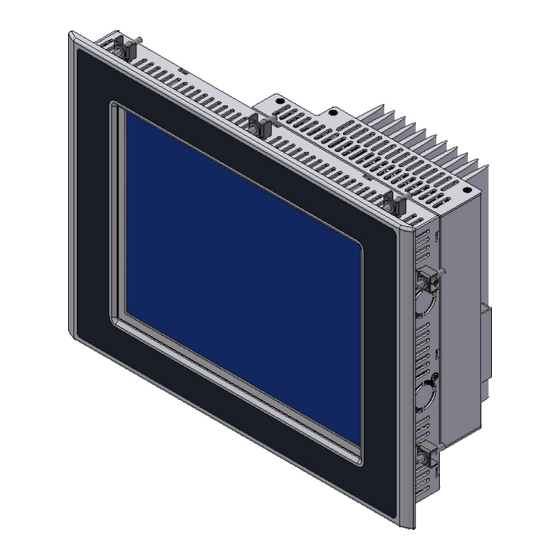

Bachmann CT310 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Bachmann CT310
Inhaltszusammenfassung für Bachmann CT310
- Seite 1 Betriebsanleitung CT310 Version: Stand: 07. September 2010 Originalbetriebsanleitung...
- Seite 2 Soweit in diesem Handbuch auf Waren und/oder Dienstleistungen von Drittanbietern Bezug genommen wird, erfolgt dies zu Beispiels- zwecken oder ist eine bloße Empfehlung von Bachmann electronic GmbH. Bachmann leistet keine Gewähr hinsichtlich Auswahl, Spezi- fikation und/oder Verwendbarkeit dieser Waren und Dienstleistungen. Die Nennung und/oder Darstellung von nicht von Bachmann electronic GmbH geschützten Marken dient ausschließlich Informationszwecken, sämtliche Rechte verbleiben beim Inhaber der jeweili-...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Aufbau der Sicherheits- und Warnhinweise ................BA-1 2 Sicherheitshinweise.......................BA-3 2.1 Allgemein............................BA-3 2.2 Zielgruppe ............................BA-3 2.3 Bestimmungsgemäße Verwendung ....................BA-4 2.4 Elektrischer Anschluss ........................BA-4 2.5 Betrieb .............................BA-5 2.6 CE-Richtlinien..........................BA-5 2.7 ESD - Schutz...........................BA-6 3 Geräteaufbau, Systembeschreibung..................BA-7 3.1 Typenschild, Kundenetikett ......................BA-9 3.2 CPU-Modul............................BA-10 3.2.1 Ausstattung ........................BA-10 3.2.2 Schnittstellen........................BA-11... - Seite 4 Inhaltsverzeichnis 7 Technische Daten und Maßbilder ..................BA-39 7.1 Störfestigkeit, UL-Approbation...................... BA-39 7.1.1 CE-Kennzeichnung ......................BA-39 7.1.2 UL-Approbation ........................ BA-40 7.2 Technische Daten......................... BA-41 7.3 Maßbilder............................BA-44 V06 / 07. September 2010...
-
Seite 5: Aufbau Der Sicherheits- Und Warnhinweise
D-BA-0000255.6.3 Betriebsanleitung Aufbau der Sicherheits- und Warnhinweise 1 Aufbau der Sicherheits- und Warnhinweise Diese Dokumentation enthält Sicherheits- und Warnhinweise, die auf potenzielle Gefahren und Möglichkeiten von Personenschäden oder Beschädigung der Hard- und Software aufmerksam machen. Die Warnhinweise sind wie folgt aufgebaut: WARNUNG Art und Quelle der Gefahr. - Seite 6 D-BA-0000255.6.3 Aufbau der Sicherheits- und Warnhinweise Betriebsanleitung BA-2 V06 / 07. September 2010...
-
Seite 7: Sicherheitshinweise
2.2 Zielgruppe Alle Arbeiten zur Installation, Inbetriebnahme, Störungsbehebung und Instandhal- tung sind von einer Elektrofachkraft oder von Bachmann electronic GmbH auto- risiertem Personal auszuführen (IEC 60364 bzw. CENELEC HD 384 oder DIN VDE 0100 und IEC 60664 oder DIN VDE 0110 und nationale Unfallverhütungsvorschrif- ten beachten). -
Seite 8: Bestimmungsgemäße Verwendung
D-BA-0000303.5.2 Sicherheitshinweise Betriebsanleitung 2.3 Bestimmungsgemäße Verwendung Das Gerät ist für den Einbau in die Front von Schaltschränken der Maschinen- und Anlagentechnik konzipiert. Der Betreiber muss sicherstellen, dass • das Gerät nur bestimmungsgemäß verwendet wird. • das Gerät nur in einwandfreiem, funktionstüchtigem Zustand betrieben wird. •... -
Seite 9: Betrieb
Das Erlöschen der Betriebs-LED und anderer Statusanzeigen ist kein Indikator da- für, dass das Gerät vom Netz getrennt und spannungslos ist. 2.6 CE-Richtlinien Bachmann electronic GmbH weist darauf hin, dass bei Eingriffen in Baugruppen oder Modulen die CE-Konformität gegebenenfalls erneut geprüft werden muss. V06 / 07. September 2010... -
Seite 10: Esd - Schutz
D-BA-0000303.5.2 Sicherheitshinweise Betriebsanleitung 2.7 ESD - Schutz ESD: Elektrostatische Entladung (Electrostatic Discharge) EGB: Elektrostatisch Gefährdete Baugruppe(n) ACHTUNG Elektrostatische Entladung. Baugruppe kann zerstört werden. • ESD-Schutzmaßnahmen beachten. Korrekt montierte EGB sind gegen ESD abgesichert. Nicht montierte EGB, insbesondere die innenliegenden Teile (z. B. Platine), kön- nen bei Kontakt aufgrund von elektrostatischer Entladung beschädigt werden. -
Seite 11: Geräteaufbau, Systembeschreibung
Als Steuerungsgerät finden dezentrale, analoge als auch digitale CAN-Slave-I/O-Module über die integrierte CAN-Schnittstelle An- schluss am Gerät. ® Das System ist optimal für Java-Visualisierungen unter VxWorks ausgelegt. Abb. 2: Geräteaufbau CT310 Frontplatte Display-Modul Spannelement CPU-Modul V06 / 07. September 2010... - Seite 12 D-BA-0000304.14.5 Geräteaufbau, Systembeschreibung Betriebsanleitung Abb. 3: Geräteaufbau CT310 CPU-Modul Schnittstellen (COM 1, CAN, 2x USB, PS/2, 2x Ethernet, Hex-Drehschalter, Versor- gungsspannung) Display-Modul CF-Card-Slot BA-8 V06 / 07. September 2010...
-
Seite 13: Typenschild, Kundenetikett
Geräteaufbau, Systembeschreibung 3.1 Typenschild, Kundenetikett Typenschild Das Typenschild enthält die wichtigsten Produktdaten des Geräts. • Ord.Nr. (Bestellnummer) Tabelle 18 ''Geräteausstattung / Bestellnummer CT310'', Seite BA-41 • Model (Produktbezeichnung) • Type (Ausstattung) Tabelle 18 ''Geräteausstattung / Bestellnummer CT310'', Seite BA-41 •... -
Seite 14: Cpu-Modul
-20 bis 0°C kann unter Umständen schon früher ein Datenverlust eintreten. Das Aufladen einer leeren Pufferbatterie dauert ca. 48 Stunden. Es kann davon aus- gegangen werden, dass die Batterie bei der Auslieferung durch Bachmann e- lectronic GmbH entladen ist. Bei entladenem Akku wird das NV-RAM beim ersten Bootvorgang neu formatiert. -
Seite 15: Schnittstellen
D-BA-0000304.14.5 Betriebsanleitung Geräteaufbau, Systembeschreibung 3.2.2 Schnittstellen Abb. 6: Schnittstellen CT3 Serielle Schnittstelle COM 1 USB-Schnittstellen PS/2-Schnittstelle Ethernet-Schnittstellen Hex-Drehschalter Kapitel 3.2.2.6, Seite BA-16 Versorgungsspannung Erdungsschraube CAN-Schnittstelle Status-LEDs Tabelle 13, Seite BA-33 V06 / 07. September 2010 BA-11... -
Seite 16: Serielle Schnittstelle
D-BA-0000304.14.5 Geräteaufbau, Systembeschreibung Betriebsanleitung 3.2.2.1 Serielle Schnittstelle COM 1 – RS232/422/485 Die Schnittstelle ist als RS232 mit reduziertem Signalsatz, RS422 oder als RS485 ausgeführt. D-Sub 9-polig (männlich) Signal RS232 RS422 RS485 Beschreibung TxD+ Transmit Data + Receive Data Transmit Data TxD- Transmit Data - Ground... -
Seite 17: Can-Schnittstelle
D-BA-0000304.14.5 Betriebsanleitung Geräteaufbau, Systembeschreibung 3.2.2.2 CAN-Schnittstelle D-Sub 9-polig (männlich) Signal Beschreibung n. c. not connected CAN_L CAN_L Bus Line Dominant Low CAN_GND CAN Ground n. c. not connected (CAN_SHLD) Optional CAN Shield Optional Ground CAN_H CAN_H Bus Line Dominant High n. -
Seite 18: Beschreibung
D-BA-0000304.14.5 Geräteaufbau, Systembeschreibung Betriebsanleitung 3.2.2.3 USB 1.1 Die Schnittstellen ermöglichen Ihnen, das Gerät mit unterschiedlichen Hardware- Komponenten zu erweitern. An der Schnittstelle können USB-Teilnehmer mit einer Stromaufnahme mit ≤ 500 mA je Anschluss angeschlossen werden. Die Anschlüsse des Geräts entsprechen der USB-Spezifikation 1.1 (Low Speed = 1,5 Mbit/s, Full Speed = 12 Mbit/s). -
Seite 19: Led-Status
D-BA-0000304.14.5 Betriebsanleitung Geräteaufbau, Systembeschreibung 3.2.2.5 Ethernet RJ45 (10/100Base-T) Das Gerät ist mit zwei 10/100Mbit-Ethernet-Anschlüssen ausgestattet. Über den Anschluss ETH I kann mittels PXE V2.0 auch von einem PXE-Server gebootet werden. RJ45 Signal Beschreibung TxD+ Transmit Data + TxD- Transmit Data - RxD+ Receive Data + n. - Seite 20 Beschreibung +24 VDC Masse Tab. 10: Pinbelegung Versorgungsspannung 3.2.2.8 Netzteil Es wandelt die Eingangsspannung (24 VDC) in die für den Betrieb der Hardware- Komponenten erforderlichen Spannungen um. Tabelle 20 ''Versorgungsspannung CT310'', Seite BA-41 BA-16 V06 / 07. September 2010...
-
Seite 21: Compactflash-Karte (Cf-Card)
Die entsprechende Eingangsspannung wird vom Gerät automatisch aus- gewählt. Die CF-Card ist im eingebauten Zustand durch einen Schutzdeckel am Gerät vor elektromagnetischen und mechanischen Einflüssen geschützt. Es dürfen nur Karten verwendet werden, die von Bachmann electronic GmbH bzw. freigegeben sind. Typische Lese-/Schreibgeschwindigkeiten Dateigröße 20 MB... -
Seite 22: Voraussetzungen
D-BA-0000304.14.5 Geräteaufbau, Systembeschreibung Betriebsanleitung Wechseln der CF-Card EGB-Schutz beachten! ( Kapitel 2.7, Seite BA-6) Abb. 7: CF-Card Wechsel Voraussetzungen Zum Wechsel der CF-Card wird ein Kreuzschraubendreher (Größe 2) benötigt. Vorgehensweise: Schrauben (3) lösen. Schutzdeckel (2) zur Seite drehen. Karte (1) nach oben heraus ziehen. Neue Karte (1) von oben einfädeln. -
Seite 23: Display-Modul
10,4" Display Displaydaten Displaydiagonale 10,4" Auflösung VGA (640 x 480) Anzahl Farben 256 k (18 bit) Leuchtstärke typ. 450 cd/m Dimmung — Beleuchtung CCFL Halbe Helligkeit ≥ 50.000 h Touch resistiv Tab. 12: Displaydaten CT310 V06 / 07. September 2010 BA-19... -
Seite 24: Frontplatten-Modul
D-BA-0000304.14.5 Geräteaufbau, Systembeschreibung Betriebsanleitung 3.4 Frontplatten-Modul Abb. 8: Frontplatte CT310 Frontplatte Display-Modul BA-20 V06 / 07. September 2010... -
Seite 25: Installation
D-BA-0000305.4.10 Betriebsanleitung Installation 4 Installation 4.1 Transport, Lagerung, Auspacken Die folgenden Hinweise für Transport, Lagerung und sachgemäße Handhabung sind zu beachten. Transport Trotz des robusten Aufbaus sind die eingebauten Komponenten empfindlich gegen starke Erschütterungen und Stöße. Schützen Sie deshalb Ihr Gerät beim Transport vor großer mechanischer Belastung. -
Seite 26: Installationshinweise
D-BA-0000305.4.10 Installation Betriebsanleitung 4.2 Installationshinweise Die Umgebungsbedingungen müssen beachten werden. ( Tabelle 21, Sei- te BA-42) Die Schraubverriegelungen an den D-Sub-Steckern müssen verschraubt sein. Die Schaltschrankwand muss mit dem nötigen Einbauausschnitt entsprechend der Geräteabmessung des zu einbauenden Gerätes ausgestattet werden. Die Materialstärke am Einbauausschnitt sollte ≥... -
Seite 27: Gerät Einbauen
D-BA-0000305.4.10 Betriebsanleitung Installation 4.3 Gerät einbauen Einbau in Schaltschrank Vorgehensweise: Gerät von vorne in den Einbauausschnitt einsetzen. Spannklemmen am Gerät einsetzen und befestigen. Spannklemmen durch Anziehen der Kreuzschlitzschrauben fixieren, zulässi- ges Drehmoment 25 bis 30 Ncm. V06 / 07. September 2010 BA-23... -
Seite 28: Erdungsmaßnahmen
D-BA-0000305.4.10 Installation Betriebsanleitung 4.4 Erdungsmaßnahmen Vorschriftsmäßige und sorgfältig durchgeführte Erdungsmaßnahmen sind die Grundvoraussetzung für eine einwandfreie Funktion des Geräts. Niederohmige Erdverbindungen vermindern die Gefahr eines elektrischen Schla- ges bei Kurzschluss oder Defekten im System. Zudem verringert eine ordnungs- gemäße Erdung und Abschirmung der Leitungen die Auswirkung von Störeinstrah- lung auf das System. -
Seite 29: Leitungen
Bei geringeren Leitungslängen können auch Leitungen mit einem Kabelquerschnitt von ≥ 1,5 mm eingesetzt werden. Als Anschlusskabel müssen Kupferleitungen mit einem Temperaturbereich von -30 °C bis +80 °C eingesetzt werden. Weitere Informationen: Tabelle 21 ''Umgebungsbedingungen CT310'', Seite BA-42 V06 / 07. September 2010 BA-25... -
Seite 30: Schirmung Signalleitungen
D-BA-0000305.4.10 Installation Betriebsanleitung 4.6 Schirmung Signalleitungen Alle Leitungen außer der Versorgungsspannung müssen geschirmt ausgeführt sein. Leitungen werden geschirmt, um die Auswirkungen magnetischer, elektrischer und elektromagnetischer Störungen zu vermindern. Wirkungsweise Störströme auf Kabelschirmen werden über das Gehäuse zur Erde abgeleitet. Damit diese Störströme nicht selbst zur Störquelle werden, ist eine elektrisch gut leitende (impedanzarme) Verbindung zur Erde besonders wichtig. -
Seite 31: Potenzialausgleich
D-BA-0000305.4.10 Betriebsanleitung Installation 4.7 Potenzialausgleich Zwischen getrennten Teilen der Anlage können Potenzialunterschiede auftreten, die zu hohen Ausgleichsströmen führen können, z. B. über einen beidseitig aufge- legten Leitungsschirm bei unterschiedlich geerdeten Teilen der Anlage. Eine Ursache für Potenzialunterschiede sind z. B. unterschiedliche Netzeinspei- sungen. - Seite 32 D-BA-0000305.4.10 Installation Betriebsanleitung BA-28 V06 / 07. September 2010...
-
Seite 33: Inbetriebnahme
D-BA-0000306.14.2 Betriebsanleitung Inbetriebnahme 5 Inbetriebnahme Das Gerät wird mit einer kundenspezifischen Software (BIOS, Betriebssystem, Treiber etc.) ausgeliefert. Bei der Installation zusätzlicher Software ist auf Hinweise des Software-Herstellers zu achten. Voraussetzungen Vorgehensweise: Installation überprüfen. Notwendige Leitungen / Geräte (z. B. Ethernet, Tastatur) anschließen. Versorgungsspannung anschließen. -
Seite 34: Applikation
D-BA-0000306.14.2 Inbetriebnahme Betriebsanleitung 5.1 Applikation Um auf dem Gerät eine Applikation (Visualisierungsprogramm) zu starten muss ein Java Software-Modul erstellt, konfiguriert und ins Applikationsverzeichnis kopiert werden. Beim Booten wird dann automatisch die Java Virtual Machine mit der Ja- va-Applikation gestartet. Die Topologie der Java-Software-Module entsprechen der Richtlinie wie im M1- Referenzhandbuch Kapitel "Richtlinien für Software-Module"... -
Seite 35: Betrieb Und Service
D-BA-0000307.7.7 Betriebsanleitung Betrieb und Service 6 Betrieb und Service 6.1 BIOS-Einstellungen HINWEIS Falsche BIOS-Einstellungen Fehlfunktionen des Geräts • Einstellungen nur ändern, deren Auswirkungen bekannt sind. • Verwendetes LCD-Display vor Eingabe der Setup-Einstellungen kontrollie- ren. • Neue Visualisierungshardware erst anschliessen, wenn die entsprechen- de Auflösung eingestellt ist. -
Seite 36: Lcd-Einstellung
D-BA-0000307.7.7 Betrieb und Service Betriebsanleitung 6.1.2 LCD-Einstellung LCD-Einstellungen kontrollieren Vorgehensweise: Taste [Entf] während des Boot-Vorganges drücken. Setup-Oberfläche wird geöffnet. Menü Device Configuration wählen. Mit Taste [Enter] bestätigen. Menü Graphics Configuration wählen. Mit Taste [Enter] bestätigen. Folgende Einstellungen kontrollieren. • Boot display device =>... -
Seite 37: Statusanzeigen
D-BA-0000307.7.7 Betriebsanleitung Betrieb und Service 6.2 Statusanzeigen 6.2.1 CPU-Modul An der Rückseite des CPU-Modul sind 3 LED vorhanden, die durch ihr Leuchten unterschiedliche Betriebszustände anzeigen. Zusammenhang zwischen Aktivität der LED und Betriebszustand INIT Zustand (grün) (gelb) (rot) Versorgung ausgeschaltet Bootvorgang läuft (ca. 10 bis 15 s) Gerät im Debug-Modus, wartet auf Befehlseingabe Gerät vollständig gebootet und lauffähig Bootvorgang wegen eines Fehlers abgebrochen (siehe... -
Seite 38: Fehlermeldungen Und -Behebung
Bei jeder Fehlfunktion des Geräts sollte zuerst überprüft werden, ob alle Kabel ordnungsgemäß angeschlossen sind. Falls Fehlfunktionen auftreten, die nicht behoben werden konnten, wenden Sie sich an den technischen Kundenbetreuer bei der Bachmann electronic GmbH. Bei Reparaturen bitte Folgendes angeben: •... -
Seite 39: Touchscreen
D-BA-0000307.7.7 Betriebsanleitung Betrieb und Service Kein Bild Symptom Ursache Abhilfe RUN-LED leuchtet, Gerät zeigt Falsche Display Einstellung. BIOS Default-Einstellung laden. kein Bild an. ( Kapitel 6.1.1, Seite BA-31) Display defekt. Rücksendung an Hersteller zur Reparatur. Energiesparmodus aktiviert. Bildschirm berühren (Touch- screen) oder Maus bewegen. -
Seite 40: Pflege
D-BA-0000307.7.7 Betrieb und Service Betriebsanleitung 6.4 Pflege Bei der Reinigung dürfen keine aggressive oder scheuernde Reinigungsmittel ver- wendet werden. Die Schutzart der Frontplatte ist zu beachten. ( Tabelle 24, Seite BA-43) 6.4.1 Folie bzw. Frontplatte Zur Reinigung dieser Teile ein weiches Tuch verwenden. Zur Beseitigung stärkerer Verschmutzungen kann das Tuch auch mit etwas (handelsüblichem) Fensterreini- ger befeuchtet werden. -
Seite 41: Memory-Effekt Bei Tft-Displays
D-BA-0000307.7.7 Betriebsanleitung Betrieb und Service 6.5 Memory-Effekt bei TFT-Displays Bei der Verwendung der TFT-Technologie in Displays kann es sein, dass bei Dau- erbetrieb mit keinem oder nur sehr geringem Inhaltswechsel die statischen Bildin- halte ein sog. Schattenbild entstehen lassen. Dieses Verhalten wird von diversen Bedingungen beeinflusst (z. B. Umgebungs- temperatur, Ein-/Ausschaltverhalten, Anzahl der Bildwechsel), so dass kein ge- nauer Zeitpunkt des Auftretens spezifiziert werden kann. -
Seite 42: Außerbetriebnahme
Alle Leitungen / Geräte (z. B. Ethernet, Tastatur) entfernen. Gerät demontieren. Lagerung Zur Lagerung die Originalverpackung benutzen und die klimatischen Bedingungen beachten. Tabelle 21 ''Umgebungsbedingungen CT310'', Seite BA-42 Entsorgung Das Gerät ist entsprechend den gültigen örtlichen Umweltvorschriften für Elektro- produkte zu entsorgen. BA-38... -
Seite 43: Technische Daten Und Maßbilder
D-BA-0000308.6.4 Betriebsanleitung Technische Daten und Maßbilder 7 Technische Daten und Maßbilder 7.1 Störfestigkeit, UL-Approbation 7.1.1 CE-Kennzeichnung Elektromagnetische Verträglichkeit EMV Die Geräte sind als Komponenten zum Einbau in Maschinen und Anlagen be- stimmt. Bei Beachtung der Installationshinweise sind entsprechende Vorausset- zungen zur CE-Kennzeichnung der gesamten damit ausgerüsteten Maschine / An- lage auf Basis der EMV-Richtline 2004/108/EC gegeben. -
Seite 44: Ul-Approbation
D-BA-0000308.6.4 Technische Daten und Maßbilder Betriebsanleitung 7.1.2 UL-Approbation Die Geräte sind als Komponenten zum Einbau in Maschinen und Anlagen für den Amerikanischen und Kanadischen Markt zugelassen. Um die UL508 einhalten zu können, muss jedes M-VIS Gerät von einem "UL Listed Class 2 power Supply"... -
Seite 45: Technische Daten
D-BA-0000308.6.4 Betriebsanleitung Technische Daten und Maßbilder 7.2 Technische Daten Geräteausstattung Ausstattung Bestellnummer CT 310/T/BE1/LX800/DD512/CF512/Vx 00014327-00 Tab. 18: Geräteausstattung / Bestellnummer CT310 Software ® Betriebssystem VxWorks Tab. 19: Betriebssystem CT310 Versorgungsspannung Nennspannung +24 VDC (SELV) Eingangsspannungs 18 bis 36 VDC bereich Leistungsaufnahme ≤... -
Seite 46: Umgebungsbedingungen
Technische Daten und Maßbilder Betriebsanleitung Umgebungsbedingungen Betriebstemperatur Tabelle 22 ''Betriebstemperaturen CT310'', Seite BA Nach EN60068-2-14 (Test Na und Nb) und UL508 geprüft Die Angabe bezieht sich auf die Umgebungstemperatur, welche in 10 cm Abstand zur Front- und Rückseite, Ober- und Unterseite, ohne Luftzirkulation und ohne das Gerät einer Wärmestrahlung... -
Seite 47: Einbaulage
IPC unten 45 ° Winkel Horizontal CT310 0 bis 50 °C 0 bis 45 °C 0 bis 45 °C 0 bis 45 °C Tab. 22: Betriebstemperaturen CT310 Gehäuseeinbau Gerätetyp Vertikal Horizontal CT310 0 bis 45 °C 0 bis 40 °C Die Betriebstemperatur kann auf Grund der Gerätekonfiguration abweichen. -
Seite 48: Maßbilder
Betriebsanleitung 7.3 Maßbilder Abb. 10: Abmessungen CT310 Maße [mm] Gewicht A (Breite) ca. 5 kg B (Höhe) Tiefe C (Breite) D (Höhe) E (Versatz Aussenkontur/Ausschnitt) F (Versatz Aussenkontur/Ausschnitt) Tab. 25: Abmessung / Gewicht CT310 BA-44 V06 / 07. September 2010...
