- Seite 1 Betriebsanleitung WT205 Version: Stand: 07. September 2010 Originalbetriebsanleitung...
- Seite 2 Soweit in diesem Handbuch auf Waren und/oder Dienstleistungen von Drittanbietern Bezug genommen wird, erfolgt dies zu Beispiels- zwecken oder ist eine bloße Empfehlung von Bachmann electronic GmbH. Bachmann leistet keine Gewähr hinsichtlich Auswahl, Spezi- fikation und/oder Verwendbarkeit dieser Waren und Dienstleistungen. Die Nennung und/oder Darstellung von nicht von Bachmann electronic GmbH geschützten Marken dient ausschließlich Informationszwecken, sämtliche Rechte verbleiben beim Inhaber der jeweili-...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Aufbau der Sicherheits- und Warnhinweise ................BA-1 2 Sicherheitshinweise.......................BA-3 2.1 Allgemein............................BA-3 2.2 Zielgruppe ............................BA-3 2.3 Bestimmungsgemäße Verwendung ....................BA-4 2.4 Elektrischer Anschluss ........................BA-4 2.5 Betrieb .............................BA-5 2.6 CE-Richtlinien..........................BA-5 2.7 ESD - Schutz...........................BA-6 3 Geräteaufbau, Systembeschreibung..................BA-7 3.1 Typenschild, Kundenetikett ......................BA-9 3.2 CPU-Modul............................BA-10 3.2.1 Ausstattung ........................BA-10 3.2.2 Schnittstellen........................BA-11... - Seite 4 Inhaltsverzeichnis 7 Technische Daten und Maßbilder ..................BA-37 7.1 Störfestigkeit, UL-Approbation...................... BA-37 7.1.1 CE-Kennzeichnung ......................BA-37 7.1.2 UL-Approbation ........................ BA-38 7.2 Technische Daten......................... BA-39 7.3 Maßbilder............................BA-42 V06 / 07. September 2010...
-
Seite 5: Aufbau Der Sicherheits- Und Warnhinweise
D-BA-0000255.6.3 Betriebsanleitung Aufbau der Sicherheits- und Warnhinweise 1 Aufbau der Sicherheits- und Warnhinweise Diese Dokumentation enthält Sicherheits- und Warnhinweise, die auf potenzielle Gefahren und Möglichkeiten von Personenschäden oder Beschädigung der Hard- und Software aufmerksam machen. Die Warnhinweise sind wie folgt aufgebaut: WARNUNG Art und Quelle der Gefahr. - Seite 6 D-BA-0000255.6.3 Aufbau der Sicherheits- und Warnhinweise Betriebsanleitung BA-2 V06 / 07. September 2010...
-
Seite 7: Sicherheitshinweise
2.2 Zielgruppe Alle Arbeiten zur Installation, Inbetriebnahme, Störungsbehebung und Instandhal- tung sind von einer Elektrofachkraft oder von Bachmann electronic GmbH auto- risiertem Personal auszuführen (IEC 60364 bzw. CENELEC HD 384 oder DIN VDE 0100 und IEC 60664 oder DIN VDE 0110 und nationale Unfallverhütungsvorschrif- ten beachten). -
Seite 8: Bestimmungsgemäße Verwendung
D-BA-0000303.5.2 Sicherheitshinweise Betriebsanleitung 2.3 Bestimmungsgemäße Verwendung Das Gerät ist für den Einbau in die Front von Schaltschränken der Maschinen- und Anlagentechnik konzipiert. Der Betreiber muss sicherstellen, dass • das Gerät nur bestimmungsgemäß verwendet wird. • das Gerät nur in einwandfreiem, funktionstüchtigem Zustand betrieben wird. •... -
Seite 9: Betrieb
Das Erlöschen der Betriebs-LED und anderer Statusanzeigen ist kein Indikator da- für, dass das Gerät vom Netz getrennt und spannungslos ist. 2.6 CE-Richtlinien Bachmann electronic GmbH weist darauf hin, dass bei Eingriffen in Baugruppen oder Modulen die CE-Konformität gegebenenfalls erneut geprüft werden muss. V06 / 07. September 2010... -
Seite 10: Esd - Schutz
D-BA-0000303.5.2 Sicherheitshinweise Betriebsanleitung 2.7 ESD - Schutz ESD: Elektrostatische Entladung (Electrostatic Discharge) EGB: Elektrostatisch Gefährdete Baugruppe(n) ACHTUNG Elektrostatische Entladung. Baugruppe kann zerstört werden. • ESD-Schutzmaßnahmen beachten. Korrekt montierte EGB sind gegen ESD abgesichert. Nicht montierte EGB, insbesondere die innenliegenden Teile (z. B. Platine), kön- nen bei Kontakt aufgrund von elektrostatischer Entladung beschädigt werden. -
Seite 11: Geräteaufbau, Systembeschreibung

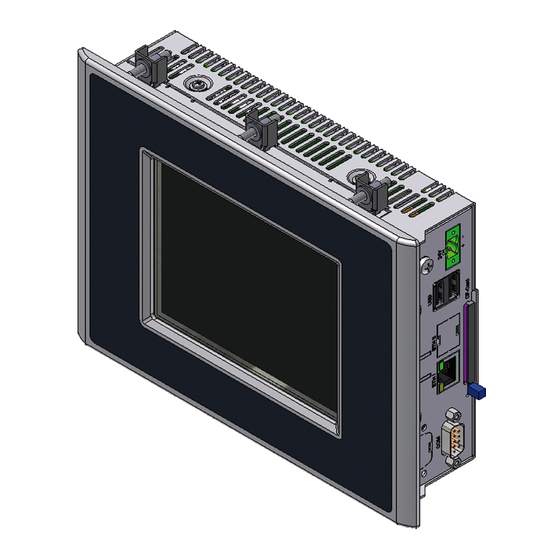

Status und Diagnose-Terminal von Anlagenteilen ein- gesetzt werden. Die Anbindung des Systems an die Automatisierung erfolgt über Ethernet. Das ® System ist optimal für Java-Visualisierungen unter VxWorks ausgelegt. Abb. 2: Geräteaufbau WT205 Frontplatte Spannelement CPU-Modul V06 / 07. September 2010 BA-7... - Seite 12 D-BA-0000304.14.5 Geräteaufbau, Systembeschreibung Betriebsanleitung Abb. 3: Geräteaufbau WT205 Schnittstellen Kapitel 3.2.2, Seite BA-11 Hex-Drehschalter Kapitel 3.2.2.4, Seite BA-14 Statusanzeigen Tabelle 11, Seite BA-30 Spannelement CPU-Modul Frontplatte BA-8 V06 / 07. September 2010...
-
Seite 13: Typenschild, Kundenetikett
Geräteaufbau, Systembeschreibung 3.1 Typenschild, Kundenetikett Typenschild Das Typenschild enthält die wichtigsten Produktdaten des Geräts. • Ord.Nr. (Bestellnummer) Tabelle 16 ''Geräteausstattung / Bestellnummer WT205'', Seite BA-39 • Model (Produktbezeichnung) • Type (Ausstattung) Tabelle 16 ''Geräteausstattung / Bestellnummer WT205'', Seite BA-39 •... -
Seite 14: Cpu-Modul
1 x CF (TYP I) 512 MB Programmspeicher FLASH — Schnittstellen 1 x Ethernet 10/100Mbit/s 2 x USB 2.0 1 x COM RS232 (reduzierter Signalsatz) , RS422 oder RS485 Status-LED RUN, INIT, ERR Tab. 2: Geräteausstattung WT205 BA-10 V06 / 07. September 2010... -
Seite 15: Schnittstellen
D-BA-0000304.14.5 Betriebsanleitung Geräteaufbau, Systembeschreibung 3.2.2 Schnittstellen Abb. 6: Schnittstellen WT205 Serielle Schnittstelle COM Ethernet-Schnittstelle CF-Card-Slot USB-Schnittstellen Versorgungsspannung Erdungsschraube V06 / 07. September 2010 BA-11... -
Seite 16: Serielle Schnittstelle
D-BA-0000304.14.5 Geräteaufbau, Systembeschreibung Betriebsanleitung 3.2.2.1 Serielle Schnittstelle COM – RS232/422/485 Die Schnittstelle ist als RS232 mit reduziertem Signalsatz, RS422 oder als RS485 ausgeführt. D-Sub 9-polig (männlich) Signal RS232 RS422 RS485 Beschreibung TxD+ Transmit Data + Receive Data Transmit Data TxD- Transmit Data - Ground RxD+... -
Seite 17: Led-Status
D-BA-0000304.14.5 Betriebsanleitung Geräteaufbau, Systembeschreibung 3.2.2.3 Ethernet RJ45 (10/100Base-T) Das Gerät ist mit einem 10/100Mbit-Ethernet-Anschluss ausgestattet. RJ45 Signal Beschreibung TxD+ Transmit Data + TxD- Transmit Data - RxD+ Receive Data + n. c. not connected RxD- Receive Data - n. c. not connected Tab. - Seite 18 Beschreibung +24 VDC Masse Tab. 8: Pinbelegung Versorgungsspannung 3.2.2.6 Netzteil Es wandelt die Eingangsspannung (24 VDC) in die für den Betrieb der Hardware- Komponenten erforderlichen Spannungen um. Tabelle 18 ''Versorgungsspannung WT205'', Seite BA-39 BA-14 V06 / 07. September 2010...
-
Seite 19: Compactflash-Karte (Cf-Card)
Festplatte. Es können sowohl 3,3 V als auch 5 V-Typen eingesetzt werden. Die entsprechende Eingangsspannung wird vom Gerät automatisch aus- gewählt. Es dürfen nur Karten verwendet werden, die von Bachmann electronic GmbH bzw. freigegeben sind. Typische Lese-/Schreibgeschwindigkeiten Dateigröße 20 MB... -
Seite 20: Display-Modul
5,7" Display Displaydaten Displaydiagonale 5,7" Auflösung QVGA (320 x 240) Anzahl Farben 256 k (18 bit) Leuchtstärke typ. 350 cd/m Dimmung — Beleuchtung CCFL Halbe Helligkeit ≥ 50.000 h Touch resistiv Tab. 10: Displaydaten WT205 BA-16 V06 / 07. September 2010... -
Seite 21: Frontplatten-Modul
D-BA-0000304.14.5 Betriebsanleitung Geräteaufbau, Systembeschreibung 3.4 Frontplatten-Modul Abb. 7: Frontplatte WT205 Frontplatte Display-Modul V06 / 07. September 2010 BA-17... - Seite 22 D-BA-0000304.14.5 Geräteaufbau, Systembeschreibung Betriebsanleitung BA-18 V06 / 07. September 2010...
-
Seite 23: Installation
D-BA-0000305.4.10 Betriebsanleitung Installation 4 Installation 4.1 Transport, Lagerung, Auspacken Die folgenden Hinweise für Transport, Lagerung und sachgemäße Handhabung sind zu beachten. Transport Trotz des robusten Aufbaus sind die eingebauten Komponenten empfindlich gegen starke Erschütterungen und Stöße. Schützen Sie deshalb Ihr Gerät beim Transport vor großer mechanischer Belastung. -
Seite 24: Installationshinweise
D-BA-0000305.4.10 Installation Betriebsanleitung 4.2 Installationshinweise Die Umgebungsbedingungen müssen beachten werden. ( Tabelle 19, Sei- te BA-40) Die Schraubverriegelungen an den D-Sub-Steckern müssen verschraubt sein. Die Schaltschrankwand muss mit dem nötigen Einbauausschnitt entsprechend der Geräteabmessung des zu einbauenden Gerätes ausgestattet werden. Die Materialstärke am Einbauausschnitt sollte ≥... -
Seite 25: Gerät Einbauen
D-BA-0000305.4.10 Betriebsanleitung Installation 4.3 Gerät einbauen Einbau in Schaltschrank Vorgehensweise: Gerät von vorne in den Einbauausschnitt einsetzen. Spannklemmen am Gerät einsetzen und befestigen. Spannklemmen durch Anziehen der Kreuzschlitzschrauben fixieren, zulässi- ges Drehmoment 25 bis 30 Ncm. V06 / 07. September 2010 BA-21... -
Seite 26: Erdungsmaßnahmen
D-BA-0000305.4.10 Installation Betriebsanleitung 4.4 Erdungsmaßnahmen Vorschriftsmäßige und sorgfältig durchgeführte Erdungsmaßnahmen sind die Grundvoraussetzung für eine einwandfreie Funktion des Geräts. Niederohmige Erdverbindungen vermindern die Gefahr eines elektrischen Schla- ges bei Kurzschluss oder Defekten im System. Zudem verringert eine ordnungs- gemäße Erdung und Abschirmung der Leitungen die Auswirkung von Störeinstrah- lung auf das System. -
Seite 27: Leitungen
Bei geringeren Leitungslängen können auch Leitungen mit einem Kabelquerschnitt von ≥ 1,5 mm eingesetzt werden. Als Anschlusskabel müssen Kupferleitungen mit einem Temperaturbereich von -30 °C bis +80 °C eingesetzt werden. Weitere Informationen: Tabelle 19 ''Umgebungsbedingungen WT205'', Seite BA-40 V06 / 07. September 2010 BA-23... -
Seite 28: Schirmung Signalleitungen
D-BA-0000305.4.10 Installation Betriebsanleitung 4.6 Schirmung Signalleitungen Alle Leitungen außer der Versorgungsspannung müssen geschirmt ausgeführt sein. Leitungen werden geschirmt, um die Auswirkungen magnetischer, elektrischer und elektromagnetischer Störungen zu vermindern. Wirkungsweise Störströme auf Kabelschirmen werden über das Gehäuse zur Erde abgeleitet. Damit diese Störströme nicht selbst zur Störquelle werden, ist eine elektrisch gut leitende (impedanzarme) Verbindung zur Erde besonders wichtig. -
Seite 29: Potenzialausgleich
D-BA-0000305.4.10 Betriebsanleitung Installation 4.7 Potenzialausgleich Zwischen getrennten Teilen der Anlage können Potenzialunterschiede auftreten, die zu hohen Ausgleichsströmen führen können, z. B. über einen beidseitig aufge- legten Leitungsschirm bei unterschiedlich geerdeten Teilen der Anlage. Eine Ursache für Potenzialunterschiede sind z. B. unterschiedliche Netzeinspei- sungen. - Seite 30 D-BA-0000305.4.10 Installation Betriebsanleitung BA-26 V06 / 07. September 2010...
-
Seite 31: Inbetriebnahme
D-BA-0000306.14.2 Betriebsanleitung Inbetriebnahme 5 Inbetriebnahme Das Gerät wird mit einer kundenspezifischen Software (BIOS, Betriebssystem, Treiber etc.) ausgeliefert. Bei der Installation zusätzlicher Software ist auf Hinweise des Software-Herstellers zu achten. Voraussetzungen Vorgehensweise: Installation überprüfen. Notwendige Leitungen / Geräte (z. B. Ethernet, Tastatur) anschließen. Versorgungsspannung anschließen. -
Seite 32: Applikation
D-BA-0000306.14.2 Inbetriebnahme Betriebsanleitung 5.1 Applikation Um auf dem Gerät eine Applikation (Visualisierungsprogramm) zu starten muss ein Java Software-Modul erstellt, konfiguriert und ins Applikationsverzeichnis kopiert werden. Beim Booten wird dann automatisch die Java Virtual Machine mit der Ja- va-Applikation gestartet. Die Topologie der Java-Software-Module entsprechen der Richtlinie wie im M1- Referenzhandbuch Kapitel "Richtlinien für Software-Module"... -
Seite 33: Betrieb Und Service
D-BA-0000307.7.7 Betriebsanleitung Betrieb und Service 6 Betrieb und Service 6.1 BIOS-Einstellungen Es sind keine Einstellungen bzw. Konfigurationen im BIOS notwendig. V06 / 07. September 2010 BA-29... -
Seite 34: Statusanzeigen
D-BA-0000307.7.7 Betrieb und Service Betriebsanleitung 6.2 Statusanzeigen 6.2.1 CPU-Modul An der Rückseite des CPU-Modul sind 3 LED vorhanden, die durch ihr Leuchten unterschiedliche Betriebszustände anzeigen. Zusammenhang zwischen Aktivität der LED und Betriebszustand INIT Zustand (grün) (gelb) (rot) Versorgung ausgeschaltet Bootvorgang läuft (ca. 10 bis 15 s) Gerät im Debug-Modus, wartet auf Befehlseingabe Gerät vollständig gebootet und lauffähig Bootvorgang wegen eines Fehlers abgebrochen (siehe... -
Seite 35: Fehlermeldungen Und -Behebung
Bei jeder Fehlfunktion des Geräts sollte zuerst überprüft werden, ob alle Kabel ordnungsgemäß angeschlossen sind. Falls Fehlfunktionen auftreten, die nicht behoben werden konnten, wenden Sie sich an den technischen Kundenbetreuer bei der Bachmann electronic GmbH. Bei Reparaturen bitte Folgendes angeben: •... -
Seite 36: Touchscreen
D-BA-0000307.7.7 Betrieb und Service Betriebsanleitung Touchscreen Symptom Ursache Abhilfe Eingaben werden falsch umge- Touchscreen / Treibersoftware ist Touchscreen kalibrieren. setzt. nicht kalibriert. Duratouch wird erkannt. Rücksendung an Hersteller zur Reparatur. Display elektrisch defekt. Drift Display hat mechanische Ver- Rücksendung an Hersteller zur spannungen. -
Seite 37: Pflege
D-BA-0000307.7.7 Betriebsanleitung Betrieb und Service 6.4 Pflege Bei der Reinigung dürfen keine aggressive oder scheuernde Reinigungsmittel ver- wendet werden. Die Schutzart der Frontplatte ist zu beachten. ( Tabelle 22, Seite BA-41) 6.4.1 Folie bzw. Frontplatte Zur Reinigung dieser Teile ein weiches Tuch verwenden. Zur Beseitigung stärkerer Verschmutzungen kann das Tuch auch mit etwas (handelsüblichem) Fensterreini- ger befeuchtet werden. -
Seite 38: Memory-Effekt Bei Tft-Displays
D-BA-0000307.7.7 Betrieb und Service Betriebsanleitung 6.5 Memory-Effekt bei TFT-Displays Bei der Verwendung der TFT-Technologie in Displays kann es sein, dass bei Dau- erbetrieb mit keinem oder nur sehr geringem Inhaltswechsel die statischen Bildin- halte ein sog. Schattenbild entstehen lassen. Dieses Verhalten wird von diversen Bedingungen beeinflusst (z. B. Umgebungs- temperatur, Ein-/Ausschaltverhalten, Anzahl der Bildwechsel), so dass kein ge- nauer Zeitpunkt des Auftretens spezifiziert werden kann. -
Seite 39: Außerbetriebnahme
Alle Leitungen / Geräte (z. B. Ethernet, Tastatur) entfernen. Gerät demontieren. Lagerung Zur Lagerung die Originalverpackung benutzen und die klimatischen Bedingungen beachten. Tabelle 19 ''Umgebungsbedingungen WT205'', Seite BA-40 Entsorgung Das Gerät ist entsprechend den gültigen örtlichen Umweltvorschriften für Elektro- produkte zu entsorgen. V06 / 07. September 2010... - Seite 40 D-BA-0000307.7.7 Betrieb und Service Betriebsanleitung BA-36 V06 / 07. September 2010...
-
Seite 41: Technische Daten Und Maßbilder
D-BA-0000308.6.4 Betriebsanleitung Technische Daten und Maßbilder 7 Technische Daten und Maßbilder 7.1 Störfestigkeit, UL-Approbation 7.1.1 CE-Kennzeichnung Elektromagnetische Verträglichkeit EMV Die Geräte sind als Komponenten zum Einbau in Maschinen und Anlagen be- stimmt. Bei Beachtung der Installationshinweise sind entsprechende Vorausset- zungen zur CE-Kennzeichnung der gesamten damit ausgerüsteten Maschine / An- lage auf Basis der EMV-Richtline 2004/108/EC gegeben. -
Seite 42: Ul-Approbation
D-BA-0000308.6.4 Technische Daten und Maßbilder Betriebsanleitung 7.1.2 UL-Approbation Die Geräte sind als Komponenten zum Einbau in Maschinen und Anlagen für den Amerikanischen und Kanadischen Markt zugelassen. Um die UL508 einhalten zu können, muss jedes M-VIS Gerät von einem "UL Listed Class 2 power Supply"... -
Seite 43: Technische Daten
D-BA-0000308.6.4 Betriebsanleitung Technische Daten und Maßbilder 7.2 Technische Daten Geräteausstattung Ausstattung Bestellnummer WT205/T/BE/LX700/DD256/CF512/Vx 00014222-00 Tab. 16: Geräteausstattung / Bestellnummer WT205 Software ® Betriebssystem VxWorks Tab. 17: Betriebssystem WT205 Versorgungsspannung Nennspannung +24 VDC (SELV) Eingangsspannungs 18 bis 36 VDC bereich Leistungsaufnahme ≤... -
Seite 44: Umgebungsbedingungen
Technische Daten und Maßbilder Betriebsanleitung Umgebungsbedingungen Betriebstemperatur Tabelle 20 ''Betriebstemperaturen WT205'', Seite BA Nach EN60068-2-14 (Test Na und Nb) und UL508 geprüft Die Angabe bezieht sich auf die Umgebungstemperatur, welche in 10 cm Abstand zur Front- und Rückseite, Ober- und Unterseite, ohne Luftzirkulation und ohne das Gerät einer Wärmestrahlung... - Seite 45 WT205 0 bis 50 °C 0 bis 50 °C 0 bis 50 °C 0 bis 50 °C 0 bis 45 °C Tab. 20: Betriebstemperaturen WT205 Gehäuseeinbau Gerätetyp Vertikal Horizontal WT205 0 bis 45 °C 0 bis 40 °C Die Betriebstemperatur kann auf Grund der Gerätekonfiguration abweichen.
-
Seite 46: Maßbilder
Betriebsanleitung 7.3 Maßbilder Abb. 9: Abmessungen WT205 Maße [mm] Gewicht A (Breite) ca. 2 kg B (Höhe) Tiefe C (Breite) D (Höhe) E (Versatz Aussenkontur/Ausschnitt) F (Versatz Aussenkontur/Ausschnitt) Tab. 23: Abmessung / Gewicht WT205 BA-42 V06 / 07. September 2010...
