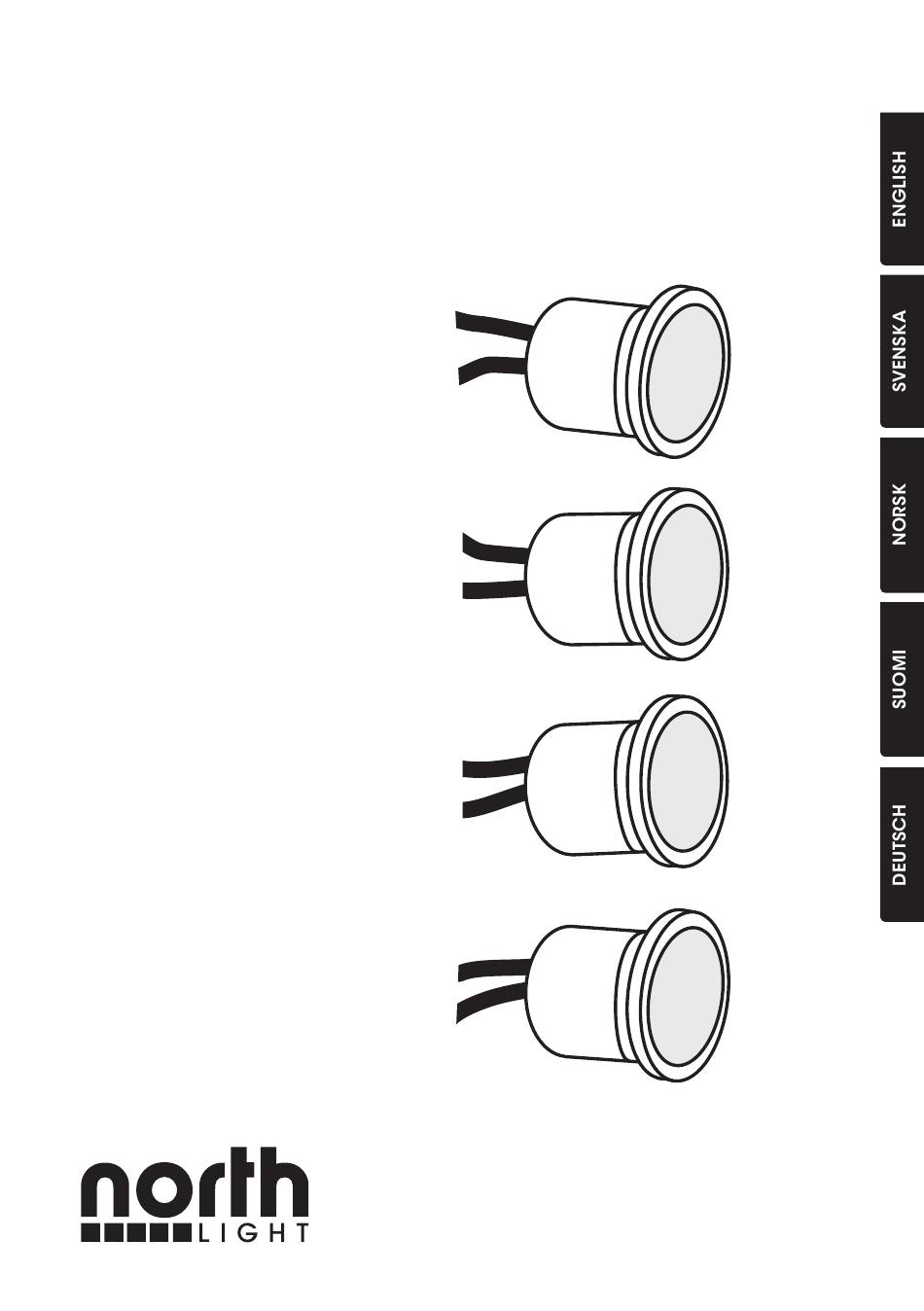

- Seite 1 LED Deck Light Set LED-decklight LED-valo LED-Bodeneinbauleuchte Art.no. Model 18-2939 JF8016-UK 36-5626 JF8016 36-5627 JF8016-1 36-5628 JF8016-2 Ver. 20150601...
- Seite 3 LED Deck Light Set Art.no 18-2939, 36-5626/27/28 Model JF8016-UK, JF8016, -1, -2 Please read the entire instruction manual before using the product and then save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data.
-
Seite 4: Planning And Installation
Planning and installation • Plan the placement of all the fittings and cables before beginning installation. • Position the junction box, transformer and cables in such a way that no-one will trip over the cables. • Make sure that all the cables are protected and that there is no risk of them being crushed or damaged in any way. - Seite 5 4. When you are happy with the position of the lights, saw out 29 mm diameter mounting holes (suitable hole saws can be bought from Clas Ohlson). The lights need a mounting depth clearance of at least 35 mm for the cables. 5. Disconnect the lights, feed the cables through the holes and fit the lights into the holes.
-
Seite 6: Specifications
Disposal This product should be disposed of in accordance with local regulations. If you are unsure how to proceed, contact your local council. Specifications Transformer Input 230 V, 50 Hz Output 12 V, max 6 VA IP rating IP44 LED Deck lights IP rating IP65 Colour temperature... -
Seite 7: Förpackningen Innehåller
LED-decklight Art.nr 18-2939, 36-5626/27/28 Modell JF8016-UK, JF8016, -1, -2 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan). - Seite 8 Planering och installation • Tänk över placering av komponenter och kabeldragning innan installations arbetet påbörjas. • Placera kopplingsbox, transformator och kablar så att det inte är möjligt att snubbla över kablarna. • Se till att alla kablar ligger skyddade och att de inte riskerar att klämmas eller skadas på...
- Seite 9 4. När du är nöjd med placeringen borrar du monteringshål med Ø 29 mm (lämplig hålsåg finns i Clas Ohlsons sortiment). Minsta djup för att spotlights och kablar ska rymmas är 35 mm. 5. Koppla isär spotlighterna, mata kablarna genom hålen och tryck fast spotlighterna i hålen.
- Seite 10 Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun. Specifikationer Transformator 230 V, 50 Hz 12 V max 6 VA Kapslingsklass IP44 LED-spotlights Kapslingsklass IP65...
-
Seite 11: Forpakningen Inneholder
LED-decklight Art.nr. 18-2939, 36-5626/27/28 Modell JF8016-UK, JF8016, -1, -2 Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. - Seite 12 Planlegging og installasjon • Tenk nøye ut plasseringen og hvor kablene skal strekkes før installasjonen starter. • Plasser koblingsboksen, transformatoren og kabler slik at ingen snubler i dem. • Påse at alle kabler ligger beskyttet og at de ikke kommer i klem eller skades på annen måte.
- Seite 13 4. Når du har funnet ønsket plassering skal det bores monteringshull med Ø 29 mm (Clas Ohlson har passende hullsag). Minste dybde til spotlightene med kabler er 35 mm. 5. Koble spotlightene fra hverandre, mat kablene gjennom hullet og trykk spotlightene inn i hullene. 6.
- Seite 14 Avfallshåndtering Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Hvis du er usikker, ta kontakt med kommunen din. Spesifikasjoner Transformator 230 V, 50 Hz 12 V, maks 6 VA Kapslingsklasse IP44 LED-spotlights Kapslingsklasse IP65 Fargetemperatur 3 000 K Monteringshull Ø...
-
Seite 15: Pakkauksen Sisältö
LED-valo Tuotenro 18-2939, 36-5626/27/28 Malli JF8016-UK, JF8016, -1, -2 Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). - Seite 16 Suunnittelu ja asennus • Suunnittele komponenttien asentaminen ja johtojen vetämiset ennen asennustöiden aloittamista. • Sijoita kytkentärasia, muuntaja ja kaapelit sellaiseen paikkaan, että johdot eivät aiheuta kompastumisvaaraa. • Varmista, että kaapelit ovat suojassa, ja että eivät joudu puristuksiin tai vahingoitu muuten. Huom.! Kiinnitä...
- Seite 17 4. Poraa 29 mm:n reiät asennuskohtiin. Reiän syvyyden tulee olla vähintään 35 mm, jotta valot ja kaapelit mahtuvat. 5. Ota LED-valot erilleen, syötä kaapelit reikien läpi ja paina kohdevalot reikiin. 6. Poraa 20 mm:n reikä hämäräkytkimelle. 7. Syötä hämäräkytkimen kaapeli reiän läpi ja paina hämäräkytkin reikään.
-
Seite 18: Tekniset Tiedot
Kierrättäminen Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta. Tekniset tiedot Muuntaja Tulojännite 230 V, 50 Hz Lähtöjännite 12 V, enintään 6 VA Kotelointiluokka IP44 LED-kohdevalo Kotelointiluokka IP65 Värilämpötila 3000 K Asennusreikä Ø 29 mm, syvyys vähintään 35 mm 32 mm Ulkohalkaisija Kaapelin pituus... -
Seite 19: Led-Bodeneinbauleuchte
LED-Bodeneinbauleuchte Art.Nr. 18-2939, 36-5626/27/28 Modell JF8016-UK, JF8016, -1, -2 Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontakt- aufnahme (Kontakt siehe Rückseite). -
Seite 20: Planung Und Installation
Planung und Installation • Vor Beginn der Installationsarbeiten die Platzierung der Komponenten und das Verlegen der Kabel genau planen. • Die Anschlussdose, den Trafo und die Kabel so anbringen, dass niemand darüber stolpern kann. • Sicherstellen, dass alle Kabel geschützt liegen und nicht eingeklemmt oder anderweitig beschädigt werden können. - Seite 21 4. Ist die Platzierung zufriedenstellend, Montagelöcher mit Ø 29 mm bohren (eine geeignete Lochsäge ist im Sortiment von Clas Ohlson erhältlich). Damit Spots und Kabel Platz finden, ist eine Mindesttiefe von 35 mm nötig. 5. Die Spots voneinander trennen, die Kabel durch das Loch führen und die Spots in das jeweilige Loch drücken.
-
Seite 22: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich. Technische Daten Trafo Eingangsspannung 230 V, 50 Hz Ausgangsspannung 12 V max. 6 VA Schutzart IP44 LED-Spots Schutzart IP65 Farbtemperatur 3000 K Ø... - Seite 24 SVERIGE KUNDTJÄNST tel: 0247/445 00 fax: 0247/445 09 e-post: kundservice@clasohlson.se INTERNET www.clasohlson.se BREV Clas Ohlson AB, 793 85 INSJÖN NORGE KUNDESENTER tlf.: 23 21 40 00 faks: 23 21 40 80 e-post: kundesenter@clasohlson.no INTERNETT www.clasohlson.no POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO SUOMI ASIAKASPALVELU puh: 020 111 2222...
