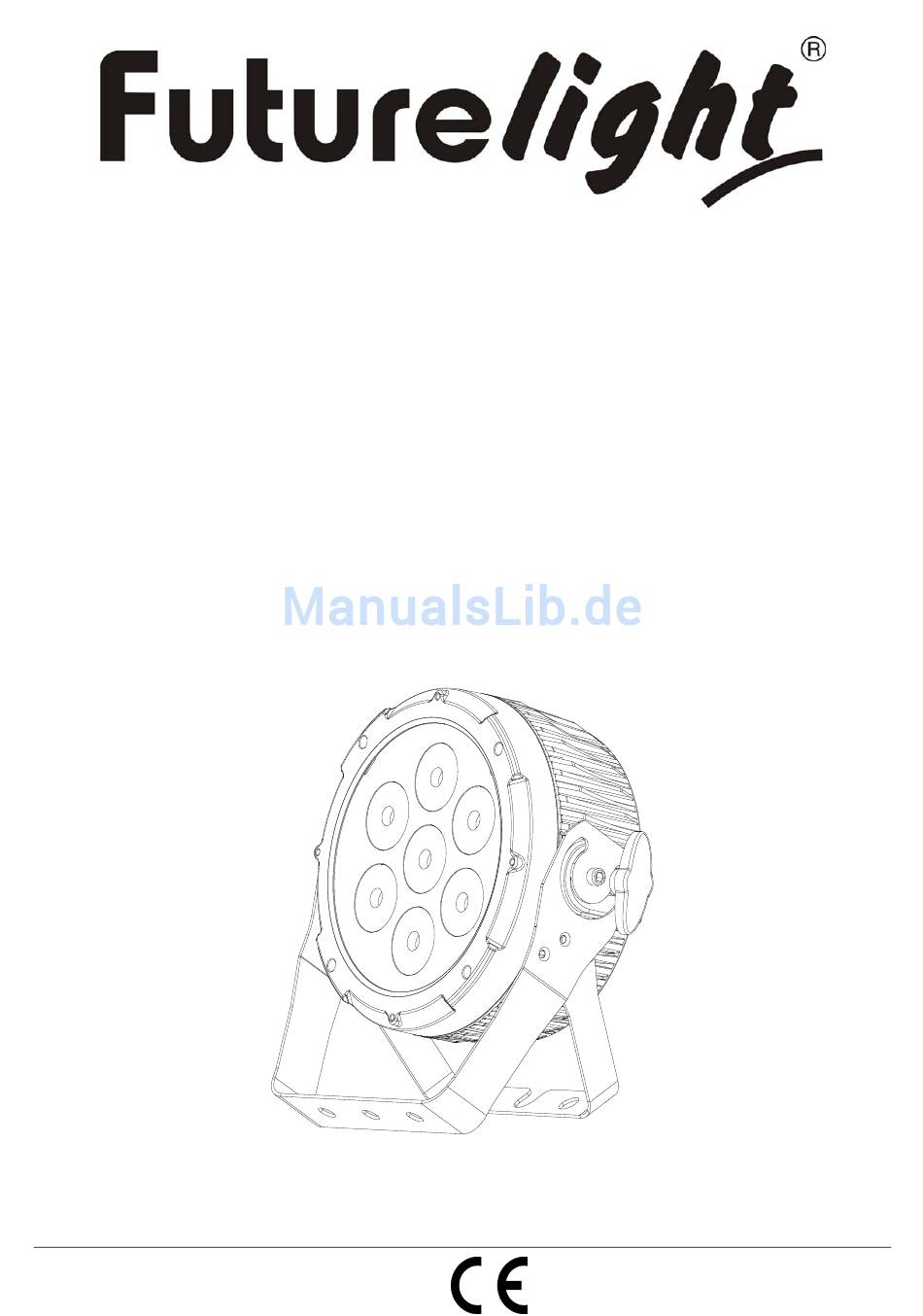

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL PRO Slim PAR-7 HCL © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 Lieferumfang ..............................3 SICHERHEITSHINWEISE ..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 5 GERÄTEBESCHREIBUNG ..........................6 Features ................................. 6 Geräteübersicht .............................. 7 INSTALLATION ..............................7 Überkopfmontage ............................7 DMX512-Ansteuerung ........................... 9 Master/Slave-Betrieb ............................. 9 Anschluss ans Netz ............................10 Anschluss zwischen Geräten ........................ -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PRO Slim PAR-7 HCL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 5: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. -
Seite 6: Gerätebeschreibung
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. -
Seite 7: Geräteübersicht
Geräteübersicht (1) 3-poliger DMX-Eingang (2) Feststellschraube (3) 3-poliger DMX-Ausgang (4) Display (5) Mode-Taste (6) Up-Taste (7) Fangseilloch (8) Stand-/Montagebügel (9) 5-poliger DMX-Eingang (10) Down-Taste (11) 5-poliger DMX-Ausgang (12) Enter-Taste (13) Spannungsver- sorgungseingang (14) Sicherungshalter (15) Spannungsver- sorgungsausgang (16) Mikrofon INSTALLATION Das Gerät kann sowohl hängend als auch stehend installiert werden. - Seite 8 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Seite 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 10: Anschluss Ans Netz
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone- oder im DMX-gesteuerten Modus betrieben werden. Standalone-Modus Der FUTURELIGHT PRO Slim PAR-7 HCL lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den FUTURELIGHT PRO Slim PAR-7 HCL vom Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. - Seite 11 Menu level 1 Menu level 2 Menu level 3 Menu level 4 Beschreibung Interne Programme < > < > Geschwindigkeit: < > < > < > 0 – 100 (zunehmend) < > < > Vorgabewert: 100 < > < > <...
- Seite 12 Dimmerintensität der LED-Farben < > < > < > < > Vorgabewert：RGBAWP < C > < > < > = 255 < > < > < > < > < > < > Musikgesteuerte Programme Vorgabewert：Sound 1 Sound 1 6 Farben Sound 2 7 Farben Sound 3 63 Farben Mikrofonempfindlichkeit...
-
Seite 13: Dmx-Mode
Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den PRO Slim PAR-7 HCL über Ihren Controller ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Wenn Sie die Startadresse, im 12 Kanal-Modus, z. B. auf 13 definieren, belegt das Gerät die Steuerkanäle 13 bis 24. - Seite 14 8-Kanal-Modus Steuerkanal 1 - Rot Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 2 - Grün Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 3 - Blau Decimal Hexad.
- Seite 15 Steuerkanal 5 - Amber Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Amber (0=aus, 255=100% amber) Steuerkanal 6 - Weiß Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Weiß (0=aus, 255=100% weiß) Steuerkanal 7 - Lila Decimal Hexad.
- Seite 16 Steuerkanal 11 - Geschwindigkeit interne Programme / Mikrofonempfindlichkeit Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Zunehmende Geschwindigkeit 0 10 00 0A 0% 4% Keine Mikrofonempfindlichkeit 11 255 0B FF 4% 100% Mikrofonempfindlichkeit zwischen 0 und 99% Steuerkanal 12 - Dimmergeschwindigkeit (Sprungantwort) Decimal Hexad.
-
Seite 17: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 18: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 60 W DMX-Steuerkanäle: HSV/HSI/6/8/12 DMX512-Anschluss: 5-pol. und 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon LED-Typ: 10-W-HCL Anzahl der LEDs: Abstrahlwinkel: 23° Maße (BxTxH): 253 x 98 x 260 mm Gewicht: 3,3 kg Maximale Umgebungstemperatur T 45°...
