FastLine

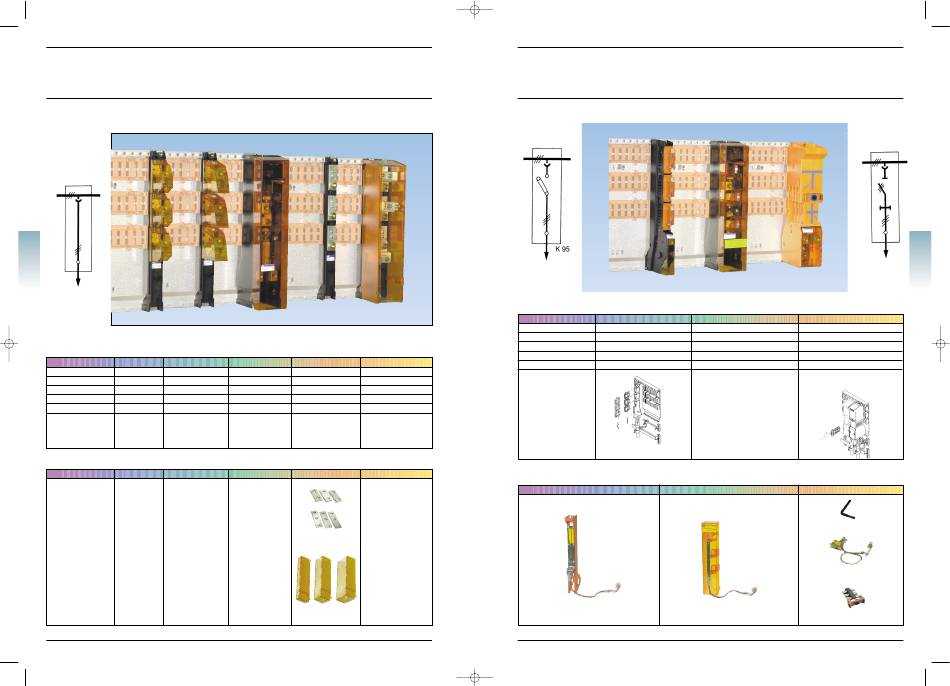

3. Modultypen
Module für Direktanschluss
3
Die Module werden wie oben abgebildet geliefert.
DK 95 DK 240 / 50
Nennstrom 250 A 400 A
Modulbreite 50 mm 50 mm
Kabel Al / Cu 10 - 95 mm 2 95 - 240 mm
Kabelanschluss Klemmen Klemmen
Bestellnummer
NHP 139226R0001 NHP 100009R0001
Anmerkung
Modulzubehör:
Für DK 95 Für DK 240/ 50
12
1SEC315002B0101
DK 240 / 100 DS 400 DK 300
400 A 400 A 800 A
100 mm 50 mm 100 mm
2 95 - 240 mm 2 120 - 300 mm
Klemmen Bolzen M12 Klemmen
NHP 139227R0001 NHP 139230R0001 NHP 139228R0001
Können miteinander Can be linked
durch Kupferlaschen together
verbunden werden by copper links
2xDS 200 = 800 A
2xDS 400 = 800 A
3xDS 400 = 1200 A 3xDS 400 = 1200 A
Für DK 240/100 Für DS 400 Für DK 300
Kupferlaschen
Schutzabdeckung
Einspeisemodule mit Trennerfunktion
K 95 / K 240
Die Module werden wie oben abgebildet geliefert.
Nennstrom
Modulbreite
Kabel Al / Cu
Kabelanschluss
Bestellnummer
Anmerkung
2
Modulzubehör:
Für K 95
Frontabdeckung mit Erdungsfunktion KJK 95
FastLine
3. Modultypen
K 95 K 240
250 A 400 A
50 mm 100 mm
10 - 95 mm 2 95 - 240 mm 2
Klemmen Klemmen
NHP 139220R0001 NHP 139221R0001
Für K 240
Frontabdeckung mit Erdungsfunktion KJK 240
3
MP 240
MP 240
400 A
100 mm
95 - 240 mm 2
Klemmen
NHP 139222R0001
Bypass Verbindung
durch Verwendung
von 2 Modulem MP 240
Für MP 240
Bedienhandgriff
Frontabdeckung mit Erdungsfunktion KJM 240
Separates Schaltelement
13
