FastLine
4. Anwendungen

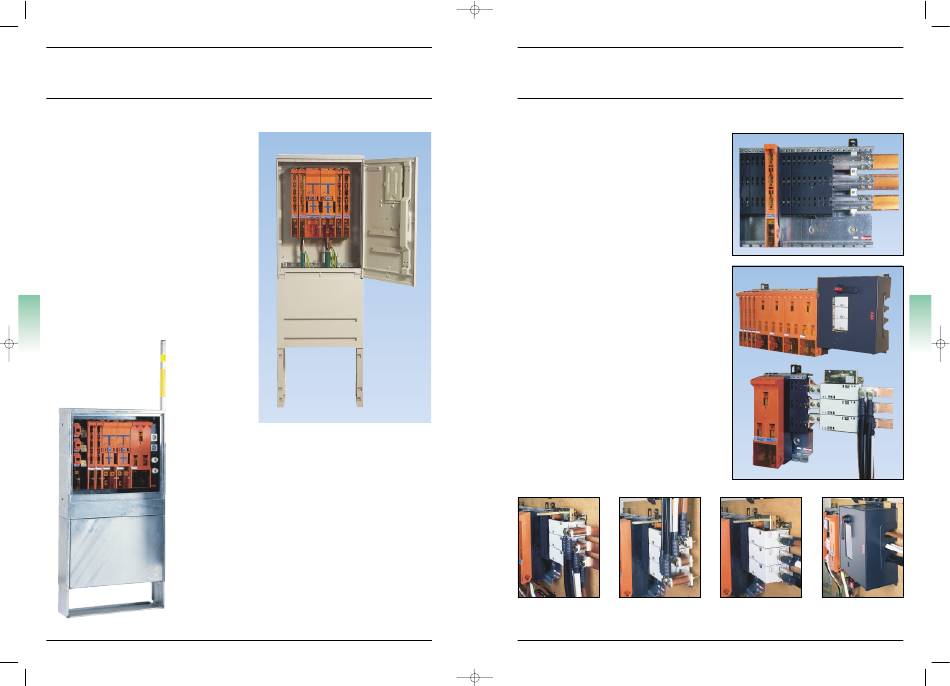

FastLine in Kabelverteilschränken
Für das FastLine System kann ABB Kabelverteiler aus
Stahl oder Polyester liefern.
Kabelverteilschränke aus Polyester
Die Kabelverteilschränke (CDC) aus verstärktem Polyester
werden entsprechend DIN 43629 Teil 1 und 3 sowie
IEC 439-5 gefertigt.
Sie sind für den Einbau der Montageplatten mit einer Breite
von 400mm, 600 mm und 1000 mm in 3 verschiedenen
Grössen erhältlich.
Der Kabelverteilschrank besteht aus einem Oberteil
(Schrank) und einem Unterteil (Sockel). Der Schrank ist mit
einer seitlich befestigten Tür und abschliessbaren Tür
ausgestattet, welche ungefähr 160° geöffnet werden kann.
Nähere Details entnehmen Sie bitte Katalog
NOCRL 05031 GB.
4
Kabelverteilschränke aus Stahl
Die Kabelverteilschränke aus Stahl sind in 5 verschiedenen Breiten
lieferbar. Der Oberteil ist in 2 verschiedenen Varianten erhältlich:
Der Unterteil ist ebenfalls aus rostfreiem Stahl lieferbar.
Die Tür kann einfach entfernt werden.
Um Zugang zur PE/PEN – Schiene und zum oberen Teil der
Kabelverbindungen zu bekommen, muss die Abdeckung unterhalb der Tür
entfernt werden.
Nähere Details entnehmen Sie bitte Katalog NOCRL 05031 GB.
18
1SEC315002B0101
- aus galvanisch verzinktem Stahl
- aus galvanisch verzinktem Stahl und gestrichen
(grün, RAL 6012)
FastLine
4. Anwendungen
FastLine in Unterverteilungen
Direkter Anschluss
Transformator – FST
Einfache Verbindung mit Schraubverbindungen zwischen
Standard Cu-Schienen und den FST – Sammelschienen,
durch:
• Entfernen der linken und der rechten IP 20 Frontabdeckung
von der FST Montageplatte
• Und Entfernen der durchsichtigen Abdeckung an der Seite
Schaltbarer Anschluss
Es sind verschiedene komplette FST–OETL Anschlusssets
für die Einspeisung über einen Lasttrennschalter Type OETL
an die Sammelschienen der Montageplatte FST erhältlich.
Die Sets passen für OETL 1000 K3 / 1250 K3 und 1600 K3.
Die FST – OETL Anschlusssets enthalten:
• Cu-Laschen zwischen FST – OETL
• Distanzstücke für die Kabelverbindung
(bei Kabelset)
• Schrauben, Muttern, Distanzstücke und Scheiben
• OETL Schutzabdeckung
Alternative Einspeisung für schaltbare Anschlüsse:
OETL Lasttrennschalter – FST
Fig. 1 Kabel von unten /
Fig. 2 Kabel von oben
Sammelschienen von der Seite
Für weitere detailierte Angaben fargen Sie bitte nach der Broschüre NOCRL 03042
Fig. 3 Kabel von. der Seite
Fig. 4 Kabel von der Seite mit
montierter OETL Schutzabdeckung
19
1SEC315002B0101
