FSM TSRD Serie Bedienungsanleitung

Bedienungsanleitung:
Trafoschaltrelais TSRD
Ursprungsland: BRD
Mit dem Transformator-Schalt-Relais TSRD können Drehstromtransformatoren und auch Kombinationen
aus drei einzelnen Einphasentransformatoren am Drehstromnetz ohne Einschaltstromstoß eingeschaltet
werden.
An DIP - Schaltern wird die entsprechende Anwendung gewählt. Bei den Anwendungen N und L muss
zusätzlich der Typ des Transformatorkerns an TP1 (Trafotyp) eingestellt werden.
Das TSRD hat einen Meldeausgang (Meldung 1) mit dem drei verschiedene Zustände des TSRD signali-
siert werden können, abhängig von der Stellung der DIP - Schalter. Die DIP- Schalter dürfen nur betätigt
werden, wenn das TSRD im spannungslosen Zustand ist.

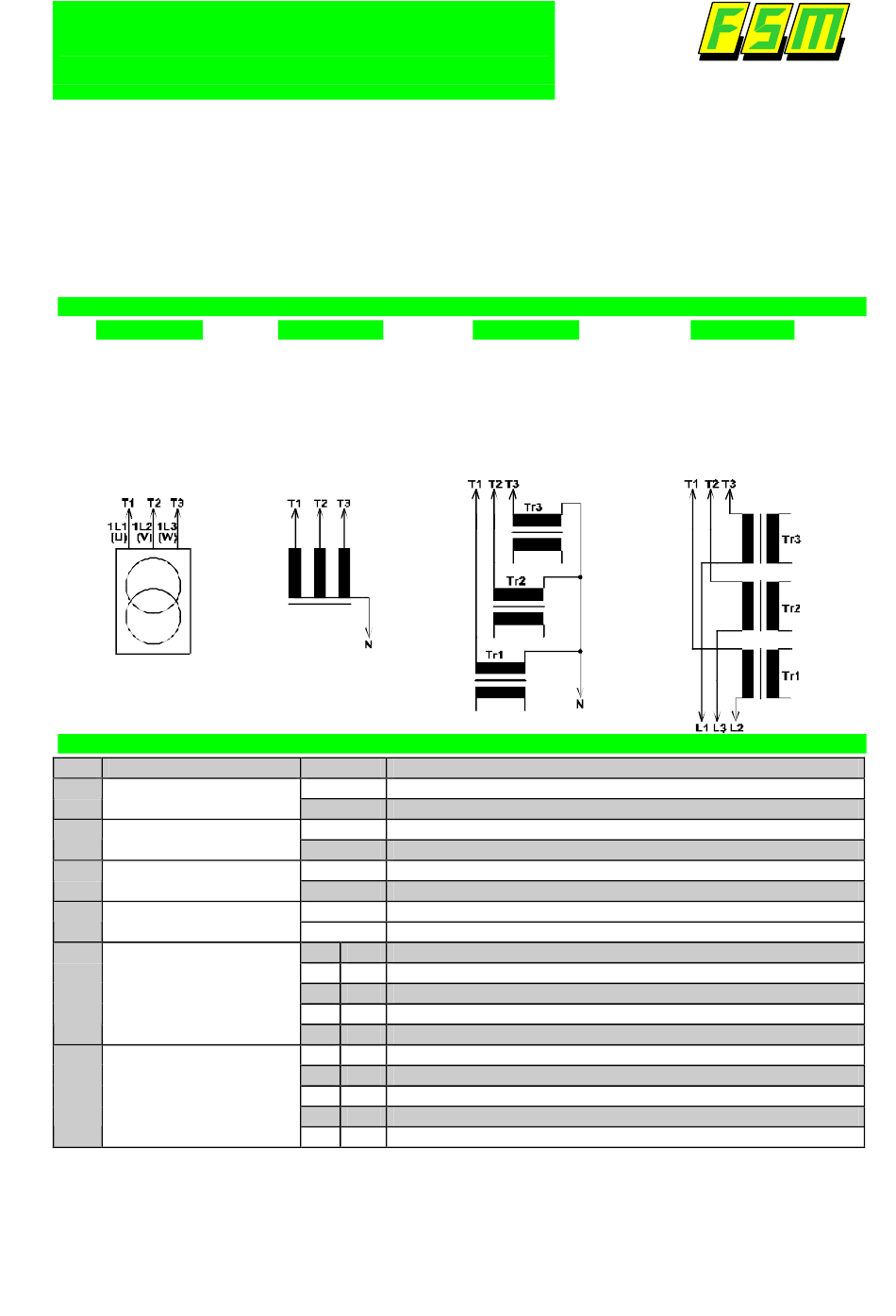

Anwendungen
Anwendung D
Drehstromtrafo primär-
seitig Dreieck oder
Stern ohne N mit be-
liebiger Belastung
Der Trafo muss wick-
lungsrichtig ange-
schlossen werden.
DIP-Schalter:
Sch. Funktion
1 Fehlerbehandlung
2 Drehrichtungserkennung
3 Steuereingang 1
(Fern-Ein-Eingang)
4 Steuereingang 2
5/6 Meldung 1
7/8 Anwendungen
Anwendung S
Drehstromtrafo primär-
seitig Stern mit N mit
beliebiger Belastung.
Der Trafo muss wick-
lungsrichtig angeschlos-
sen werden.
Stellung
Off nicht selbständig wiedereinschalten
On selbständig wiedereinschalten nach einer Störung
Off nur bei rechtsdrehender Phasenfolge einschalten
On bei rechts- und linksdrehender Phasenfolge einschalten
Off Steuereingang freigegeben für externes Steuersignal
On einschalten ohne externes Steuersignal
Off Steuereingang freigegeben für externes Steuersignal
On einschalten ohne externes Steuersignal
5 6 Funktion Meldung 1:
Off Off Voll-Ein-Meldung
On Off Ok-Meldung
Off On Fehler-Meldung
On On keine Meldung; Meldung nach Kundenwunsch
7 8 Anwendung:
Off Off D, Drehstromtrafo Dreieck oder Stern o. MP
On Off S, Drehstromtrafo Stern mit MP
Off On N, 3 Einphasentrafos zwischen Phase und N
On On L, 3 Einphasentrafos zwischen zwei Phasen
Anwendung N
3 Einphasentrafo mit dem
gleichen Kerntyp mit be-
liebiger Belastung.
Der Typ des Trafo-Kerns
muss an TP1 eingestellt
werden
Elektronik GmbH
Kirchzarten
Anwendung L
3 Einphasentrafo mit dem
gleichen Kerntyp mit beliebi-
ger Belastung.
Der Typ des Trafo-Kerns
muss an TP1 eingestellt wer-
den
