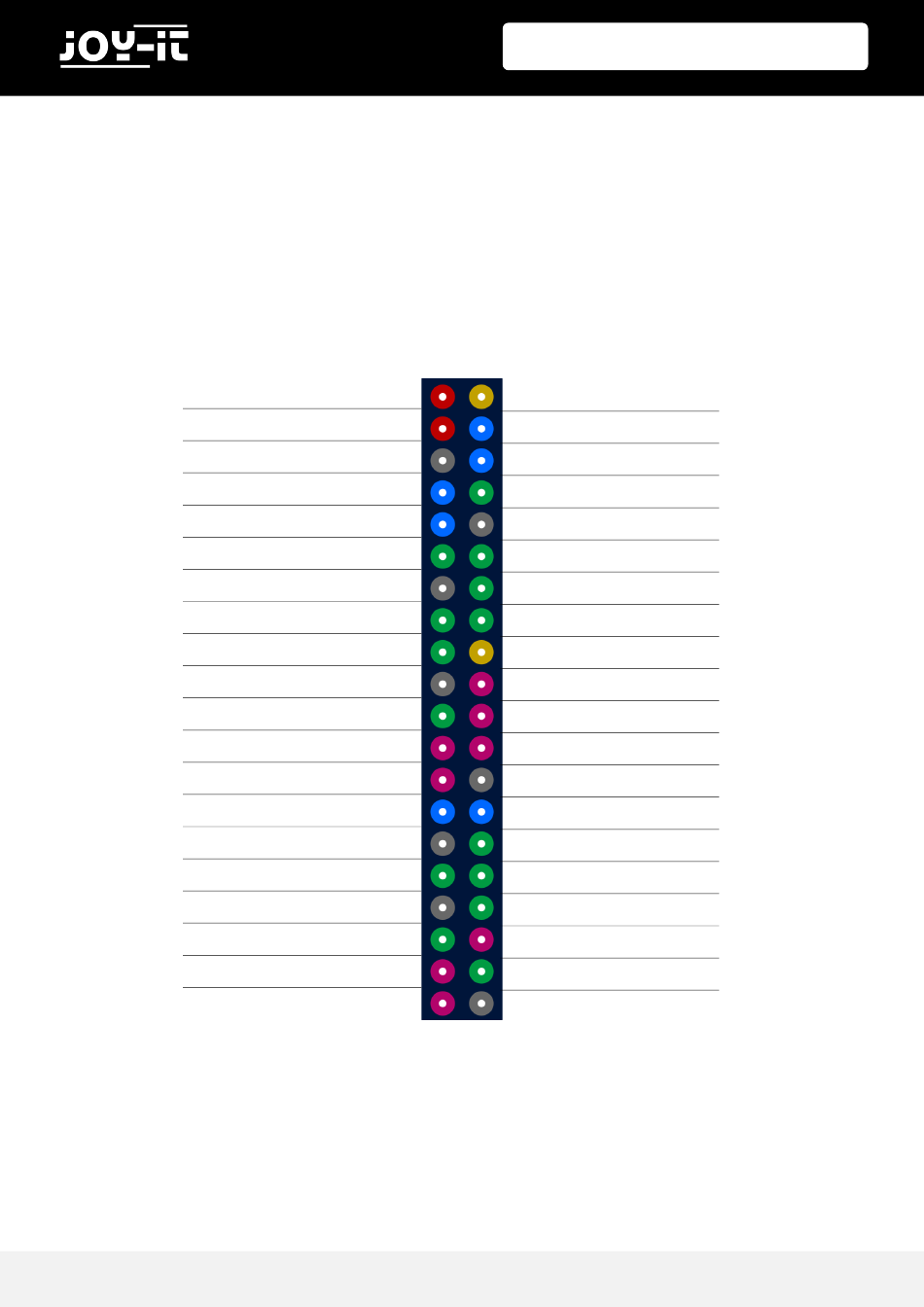

Es gibt 2 mögliche Raspberry Pi GPIO Schemata: GPIO-BOARD und GPIO-BCM
Die GPIO-BOARD Option gibt an, dass Sie sich auf die Pins anhand der Nummer des Pins beziehen. D.h. es
werden die unten voranstehenden Pin-Nummern verwendet.
Die Option GPIO.BCM bedeutet, dass Sie sich auf die Pins des "Broadcom SOC Channel" beziehen. Dies
sind die Zahlen nach "GPIO" .
1 3.3V DC
3 GPIO 2 (SDA1, I2C)
5 GPIO 3 (SCL1, I2C)
7 GPIO 4
9 Ground
11 GPIO 17
13 GPIO 27
15 GPIO 22
17 3.3V
19 GPIO 10 (SPI, MOSI)
21 GPIO 9 (SPI, MISO)
23 GPIO 11 (SPI, CLK)
25 Ground
27 ID_SD (I2C, EEPROM)
29 GPIO 5
31 GPIO 6
33 GPIO 13
35 GPIO 19
37 GPIO 26
39 Ground
Veröffentlicht: 04.10.2018
2 5V DC
4 5V DC
6 Ground
8 GPIO 14 (TXD0)
10 GPIO 15 (RXD0)
12 GPIO 18
14 Ground
16 GPIO 23
18 GPIO 24
20 Ground
22 GPIO 25
24 GPIO 8 (SPI)
26 GPIO 7 (SPI)
28 ID_SC
30 Ground
32 GPIO 12
34 Ground
36 GPIO 16
38 GPIO 20
40 GPIO 21
