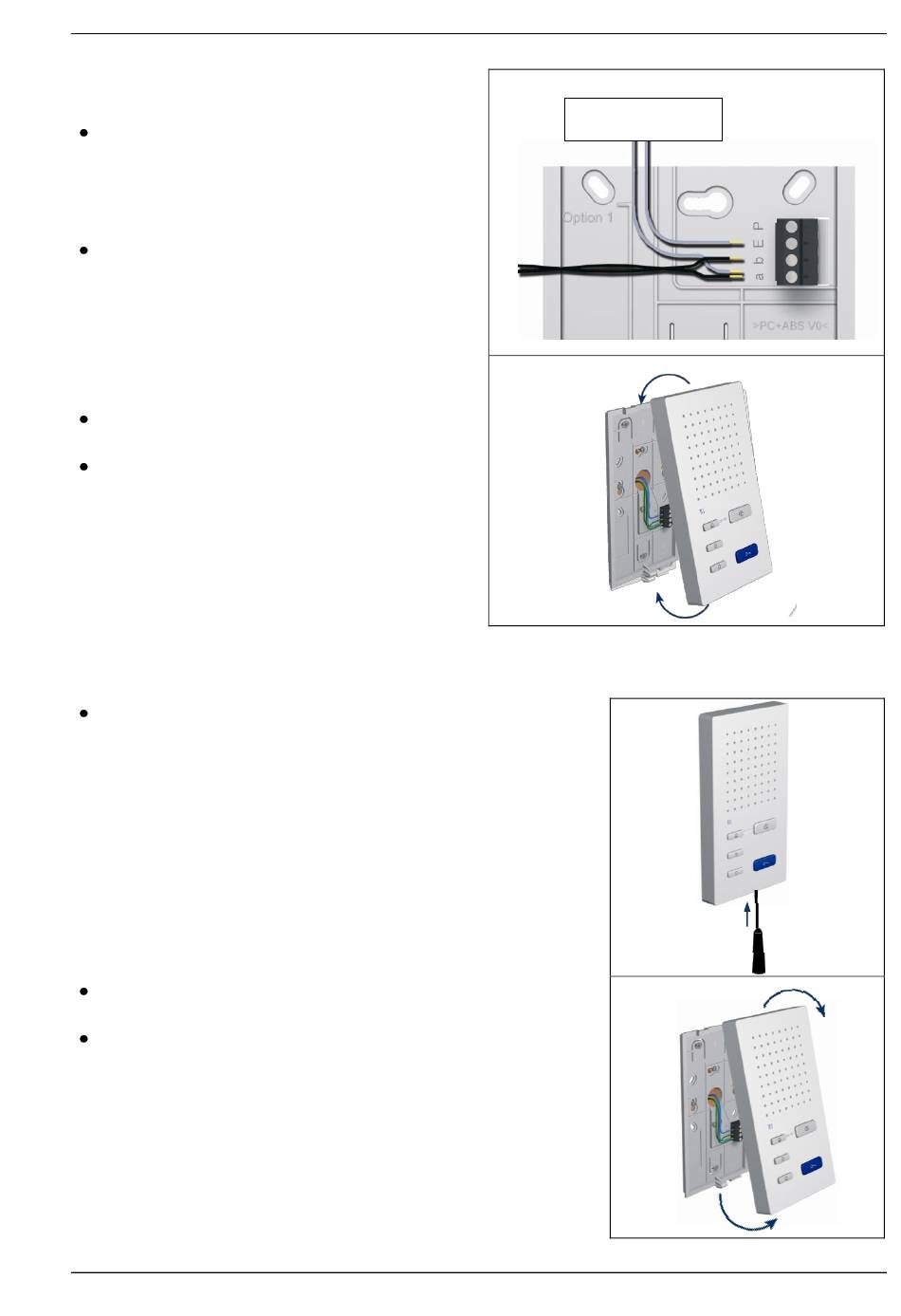

Leitungen anschließen (2-Drahttechnik)
Minimieren Sie die Länge der Leitungen
oberhalb der Unterschale, um die Leitun-
gen problemlos unterbringen zu können
und die Leitungen beim Aufrasten der
Oberschale nicht einzuklemmen.
Schließen Sie die Leitungen gemäß Be-
schriftung an: a b E P (von unten nach
oben), Etagentaster an a – E.
Schaltungsbeispiel siehe Seite 9.

Oberschale aufrasten

Setzen Sie die Oberschale auf die beiden
Rastwinkel an der Unterschale auf (1).
Rasten Sie die Oberschale unten mit
leichtem Druck ein (2)
Öffnen des Gerätes
der Unterseite des Gerätes befindet sich eine rechte-
ckige Entriegelungsöffnung. Führen Sie einen kleinen
Schraubendreher gerade und mit leichtem Druck in die-
se Öffnung ein.
Die Oberschale lässt sich an der Unterseite abziehen
(1).
Heben Sie die Oberschale aus den beiden oberen
Rastwinkeln heraus (2).
