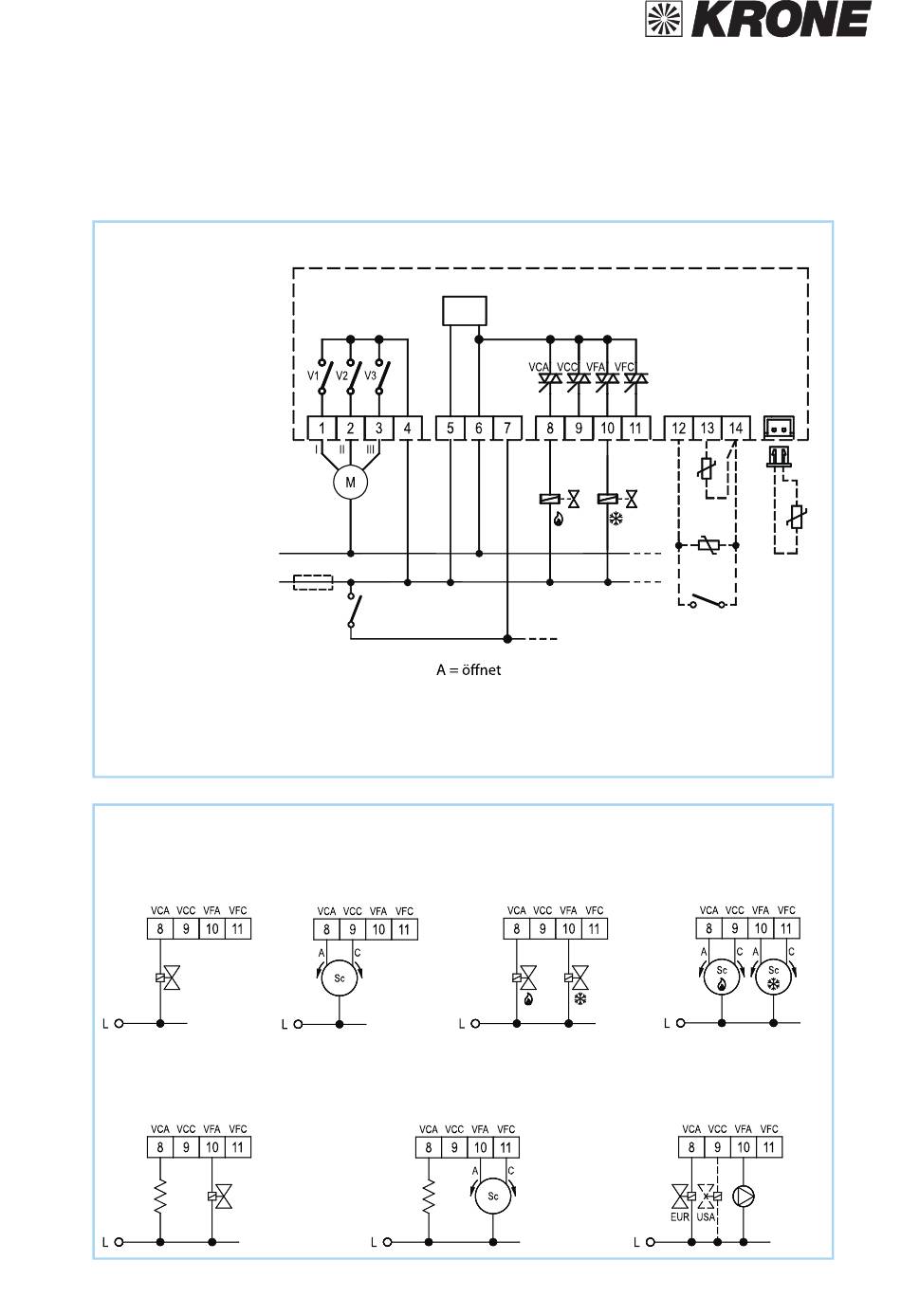

Elektrisches Schaltschema
RT 01 (Beispiel Vier-Leiter-System)
Spannungs-
N
versorgung
L
230V / 1~ / 50Hz
Zentralisierte Umschaltung
Sommer-/Winterbetrieb
Mögliche Ventilanschussvarianten
a) Zweileiter-A/Z-Ventil
Kühlen oder Heizen
Auf-Zu/stetig
Heizen/Kühlen
e) Zweileiter-A/Z-Ventil/E-Heizung
Kühlen und Heizen
Auf-Zu/stetig
Heizen
Kühlen
C = schließt
FK = Fensterkontakt optional
M = Ventilatormotor
V = A/Z-Ventil oder (siehe auch Anschlussvarianten)
SA = Sensor Raumtemperatur (Zubehör)
SM = Sensor Vorlauftemperatur (Zubehör)
b) Zweileiter-Servo-Ventil
Kühlen oder Heizen
Rechts-Links
Heizen/Kühlen
f ) Zweileiter-Servo-Ventil/E-Heizung
Kühlen und Heizen
Rechts-Links
Heizen
Raumtemperatur-Regelung
SM
zu weiteren Regelungen
c) Vierleiter-A/Z-Ventile
Kühlen und Heizen
Auf-Zu/stetig
Heizen
Kühlen
g) Wärmepumpenanlage
Kühlen
alt. SA
SM
SA
FK
d) Vierleiter-Servo-Ventile
Kühlen und Heizen
Rechts-Links
Heizen
Kühlen
Kühlen und Heizen
Auf-Zu
EUR = Ausgang
USA = negierter
Ausgang
9
