Inhaltszusammenfassung für Eaton Elementar Plus

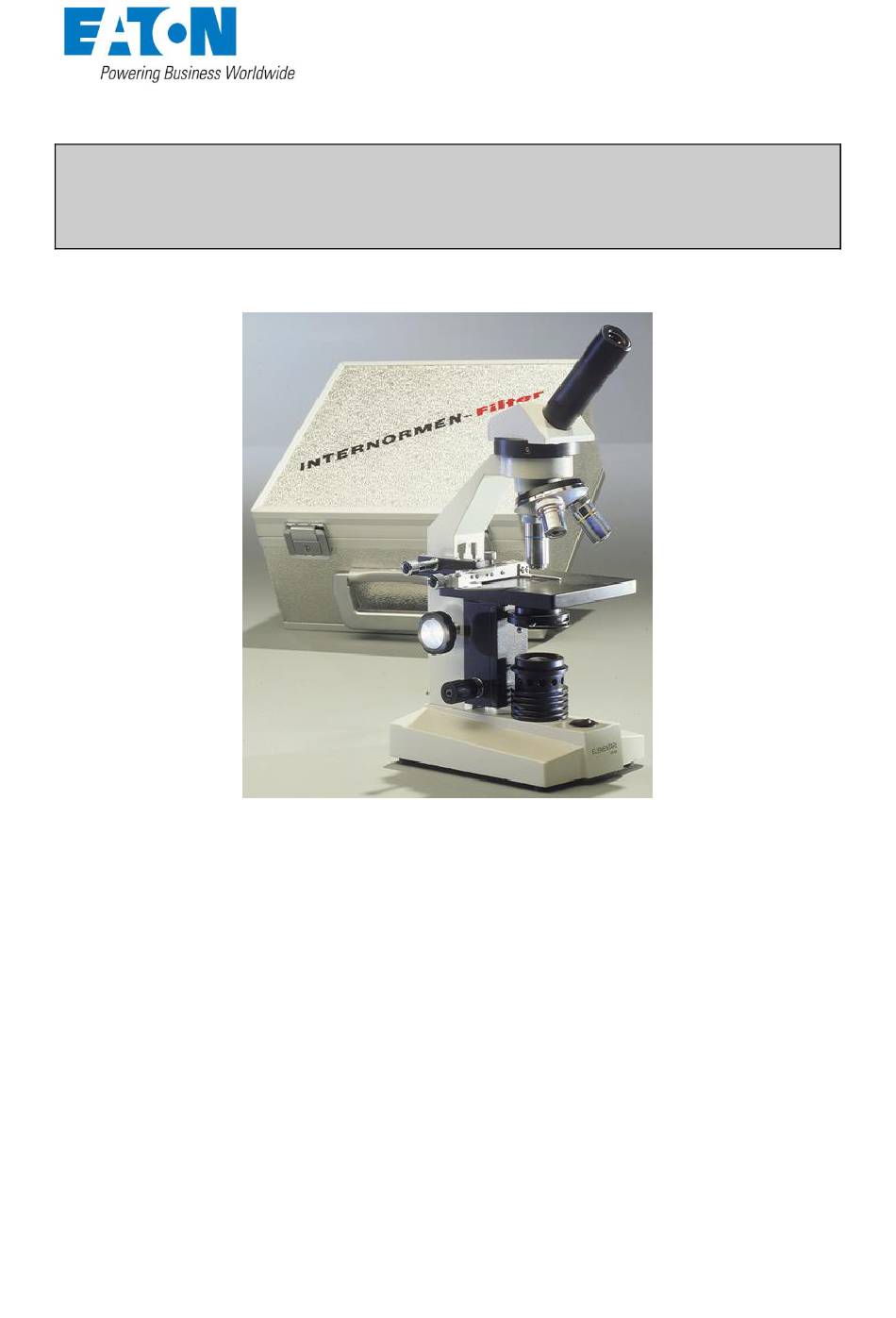

- Seite 1 Mikroskopset Microscope set Bedienungsanleitung Version 1.2 Version gültig ab: 12.06.2012...
- Seite 2 Microscope – Set Mikroskop - Set School – microscope 34221 – Schulmikroskop 34221- Elementar- Elementar Plus with: Plus mit: NV – halogen – lamp NV - Halogen Beleuchtung 3 objectives 4x/ 10x/ 40x 3 Objektive 4x/ 10x/ 40x eyepiece WF 10x Okular WF 10x cross –...
- Seite 3 34221 Elementar Plus – Aufbau 34221 Elementar Plus – structure 1. Okular WF 10x 1. eyepiece WF 10x 2. Tubusrohr 2. tube 3. 360° drehbarer Tubuskopf 3. 360° revolvable tube head 4. Metallstativ 4. metal stand 5. Dreifachrevolver 5. three-piece nosepiece 6.
- Seite 4 Bedienungsanleitung und Operating instructions and Arbeitsweise method of working This microscope is a precision Dieses Mikroskop ist ein instrument requiring careful Präzisionsinstrument, das sorgfältige handling. Behandlung verlangt. 1) Tragen Sie das Mikroskop am 1) Always carry the microscope by the Stativarm (4), nie an beweglichen stand arm (4) and never by Teilen wie Tubus (3), Triebknöpfen...
- Seite 5 MF 10x DIN eyepiece. magnifications Okular: DIN WF 10x. Vergrößerungen with WF 10x eyepiece: 40x, 100x, 400x. mit Okular WF 10x: 40x, 100x, und 400x. 34221 Objectives ELEMENTAR PLUS Image- Numerical Eyepiece 34221 Objektive scale aperture DIN WF 10x...
- Seite 6 8) Zur Erzielung eines 8) The following operations will help kontrastreicheren Bildes können Sie you obtain a well contrasted image: sich folgender Hilfen bedienen: a) Verstellung der Irisblende des a) by adjusting the iris diaphragm of Hellfeldkondensors (9), um die the bright field condensor (9).
- Seite 7 25 µm 25 µm 100x 10 µm 100x 10 µm 400x 2,5 µm 400x 2,5 µm Operation instructions cross Bedienungsanleitung table instrument Kreuztischarmatur Cross table instrument Kreuztischarmatur The microscope needs an additional Zum Überstreichen größerer Felder cross table instrument in order to make auf dem Präparat und deren maßlicher the examination of certain areas of Bestimmung, wie es zum Beispiel für...
- Seite 8 A Rändelschraube B Arretierstifte (Unterseite) A knurled screw B lock pins (bottom side) C Antrieb X- Achse D Antrieb Y- Achse C actuation x- axis D actuation y- axis E Halter, beweglich F Halter, fest E moveable mount F fixed mount G Maßstab X- Achse H Maßstab Y- Achse G scale graduation x- axis...
- Seite 9 Eaton as to the effects of such use Av. Julia Gaioli, 474 – Singapore or the results to be obtained. Eaton assumes no liability arising out of the use by Bonsucesso 4 Loyang Lane #04-01/02 others of such products.
