2. Programmieren des Funkempfängers
Der Funkempfänger RIVAL 862 macht es möglich, seine Betriebsparameter zu programmieren. Bevor Sie mit
Programmieren beginnen, machen Sie sich mit der Abb. 1 bekannt, die Ansicht der gedruckten Schaltung des Funkempfängers
darstellt, um die Programmiertasten der Ausgangskanäle C1 und C2 sowie der Leuchtdioden LED, die den gewählten Kanal und
seinen Betriebsmodus durch Aufleuchten anzeigen, zu lokalisieren. Neben jeder Leuchtdiode LED ist eine kurze Beschreibung
der angezeigten Funktion angebracht. Die Ausgangskanäle des Funkempfängers werden mit den programmierten Tasten der
Handsender angesteuert.
2.1. Die Werkseinstellungen des Funkempfängers
Der Funkempfänger RIVAL 862 verfügt über folgende Werkseinstellungen:
Betriebsmodus der Ausgänge – monostabil mit der Einschaltzeit 0,5 Sekunde;
funkgesteuertes Hinzufügen der Handsender freigegeben;
der Speicher der Handsender – leer, keine programmierten Handsender.
2.2. Speichern des Handsenders im Funkempfänger
Speichern des Handsenders im Funkempfänger beruht darauf, dass jede Taste des Handsenders zum ausgewählten
angesteuerten Ausgang des Funkempfängers getrennt zugeschrieben wird. Dabei ist es möglich, mehrere Tasten des
Handsenders zu demselben Kanal sowie eine Taste des Handsenders zu den beiden Kanälen zuzuschreiben. Bei Mehrkanal-
Handsendern können maximal 10 Zuschreibungen Taste-Kanal für jeden Handsender programmiert werden.
Die Vorgehensweise bei Zuschreibung der Taste des Handsenders zum Kanal C1
Drücken Sie beim Betriebsmodus der Steuerung die Programmiertaste des Ausgangskanals C1 und halten Sie sie
gedrückt. Anschließend drücken Sie die ausgewählte Taste des Handsenders, die den Kanal ansteuern sollte. Die Leuchtdiode
LED C1 sollte aufblinken und erlöschen. Die Taste des Handsenders wurde erfolgreich zugeschrieben. Die Vorgehensweise bei
Zuschreibung der Taste zum Funkempfänger RIVAL862 wurde in Abb. 2 dargestellt.
Bei Zuschreibung der Taste des Handsenders zum Kanal C2 ist analog wie beim Kanal C1 vorzugehen.
C1
1
DIE TASTE C1 DRÜCKEN
UND GEDRÜCKT HALTEN

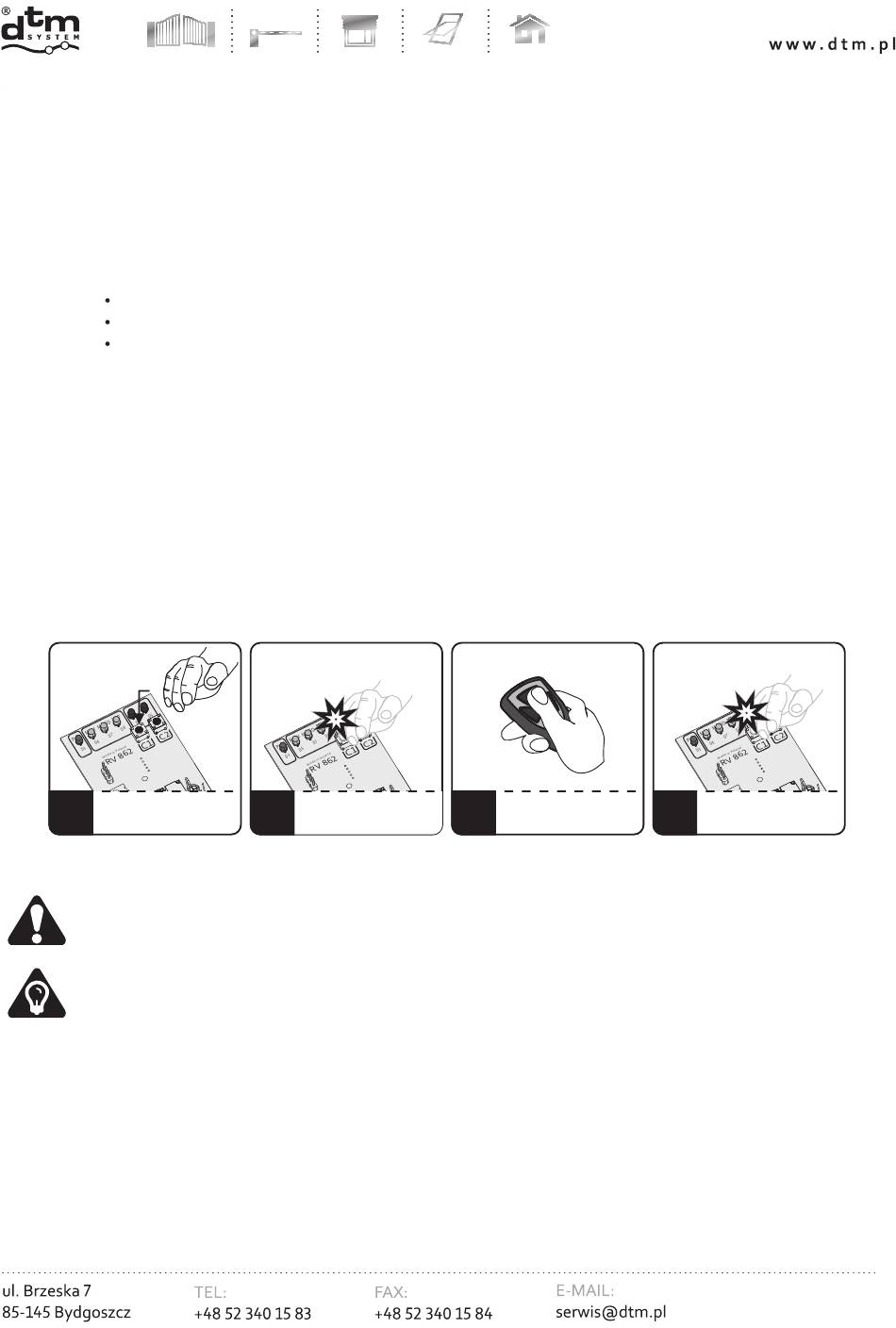

Abb. 2. Die Taste des Handsenders im Funkempfänger RIVAL 862 zum ersten Kanal C1 programmieren.
Sollte es notwendig sein, die Zuschreibung der Taste des Handsenders zum Kanal der Steuerung zu löschen, so
sind zuerst der ausgewählte Handsender vom Speicher der Steuerung zu löschen (siehe Pkt. 2.4.) und dann
seine Tasten erneut in der gewünschten Konfiguration zuzuschreiben.
Der Funkempfänger RIVAL 862 macht es möglich, die Anzahl der im Funkempfänger gespeicherten Handsender zu
überprüfen. Mehr zu der Funktion im Punkt 2.5.
2.3. Funkgesteuertes Speichern des Handsenders im Funkempfänger
Sehr nützliche Funktion, die es möglich macht, neue Handsender hinzufügen, ohne physischen Zugang zum
Funkempfänger zu haben. Anwendung der Funktion macht es erforderlich, sich in der Funkreichweite des Funkempfängers
aufzuhalten sowie über einen vorher gespeicherten Handsender von demselben Typ wie der zu speichernde Handsender zu
verfügen (EcoVictory868, EcoVictory868 HEX, EcoVictory868 Motion+). Das bedeutet, dass z B. der Handsender Typ
EcoVictory868 HEX nicht unter Anwendung des Handsenders EcoVictory868 Motion+, bzw. der Handsender EcoVictory868
nicht unter Anwendung des Handsenders EcoVictory868HEX, etc., in Bezug auf Funktionsunterschiede der Handsender
DTM System
spó³ka z ograniczon¹ odpowiedzialnoœci¹ spó³ka komandytowa
2
DIE LED C1 LEUCHTET AUF
3
ENTSPRECHENDE TASTE
DES HANDSENDERS DRÜCKEN
Automatiksysteme
DIE LEUCHTDIODE C1 BLINKT
4
AUF UND ERLISCHT
– ZUSCHREIBEN ERFOLGREICH
