Installation - Dtm System Rival 862 Montage- Und Bedienungsanleitung

1. Installation des Funkempfängers
1.1. Die Beschreibung des Gerätes
Der Funkempfänger besteht aus einer gedruckten Schaltung (Platine), einem spritzwasserdichtem Gehäuse in der
Aufputz-Ausführung mit dem im Gehäuseinneren angebrachten Antennenstab. Die gedruckte Schaltung (Abb. 1) verfügt über
eine Mikroprozessor-Steuerung mit den Leuchtdioden LED und Tasten, ausführendes System auf zwei Relais sowie die
Schraubklemmen für den Anschluss der Spannungsversorgung, der Außenantenne sowie der angesteuerten Geräte.

1.2. Installation

Die Gerätesteuerung ist an die Ausgänge OUT1 und OUT2 des Funkempfängers (das Relais mit den normal geöffneten
Kontakten NO) anzuschließen.
Am Antennenwürfel ist in einem fabrikneuen Funkempfänger eine flexible 170 mm lange Drahtantenne angeschlossen. Für
Erweiterung der Funkreichweite kann eine Außenantenne unter Anwendung des Koaxialkabels mit einer Impedanz von 50 ?
verwendet werden. Das Koaxialkabel der Antenne ist an die dem Symbol (die mittlere Kabelader) gekennzeichnete Klemme
sowie an die mit dem GND Symbol (Kabelschirm zur Masse des Systems) gekennzeichnete Klemme anzuschließen.
Anschließen der Spannungsversorgung im Bereich von 12-24 V AC/DC wird mit Aufleuchten der Power Diode angezeigt. Beim
Betrieb des Gerätes wird jede Einschaltung des Ausgangskanals C1/C2 mit dem Aufleuchten der Leuchtdiode C1/C2 signalisiert.
Das Gehäuse des Funkempfängers Schutzart IP-53 macht es möglich, den Einbauort relativ beliebig auszuwählen. Der
Funkempfänger darf direkt unter dem Deckel des Torantriebs oder an der Außen- bzw. Innenwand des Gebäudes angebracht
werden. Für optimale Funkreichweite ist bei der Auswahl des Einbauortes Folgendes zu beachten:
negative Auswirkungen der Antenne des Funkempfängers in der Nähe von Starkstromanlagen und Gegenständen aus
Metall;
negative Auswirkungen der Funkstörungen aus anderen Quellen als der Handsender;
negative Auswirkungen der dichten Bebauung, der nassen Wände bzw. der Wände aus Stahlbeton;
verminderte Reichweite bei schwacher Batterie des Handsenders;
Anstieg der Funkreichweite, nachdem die Standorthöhe der Antenne des Funkempfängers erhöht wurde.
TASTE C2
TASTE C1
SCHNITTSTELLE

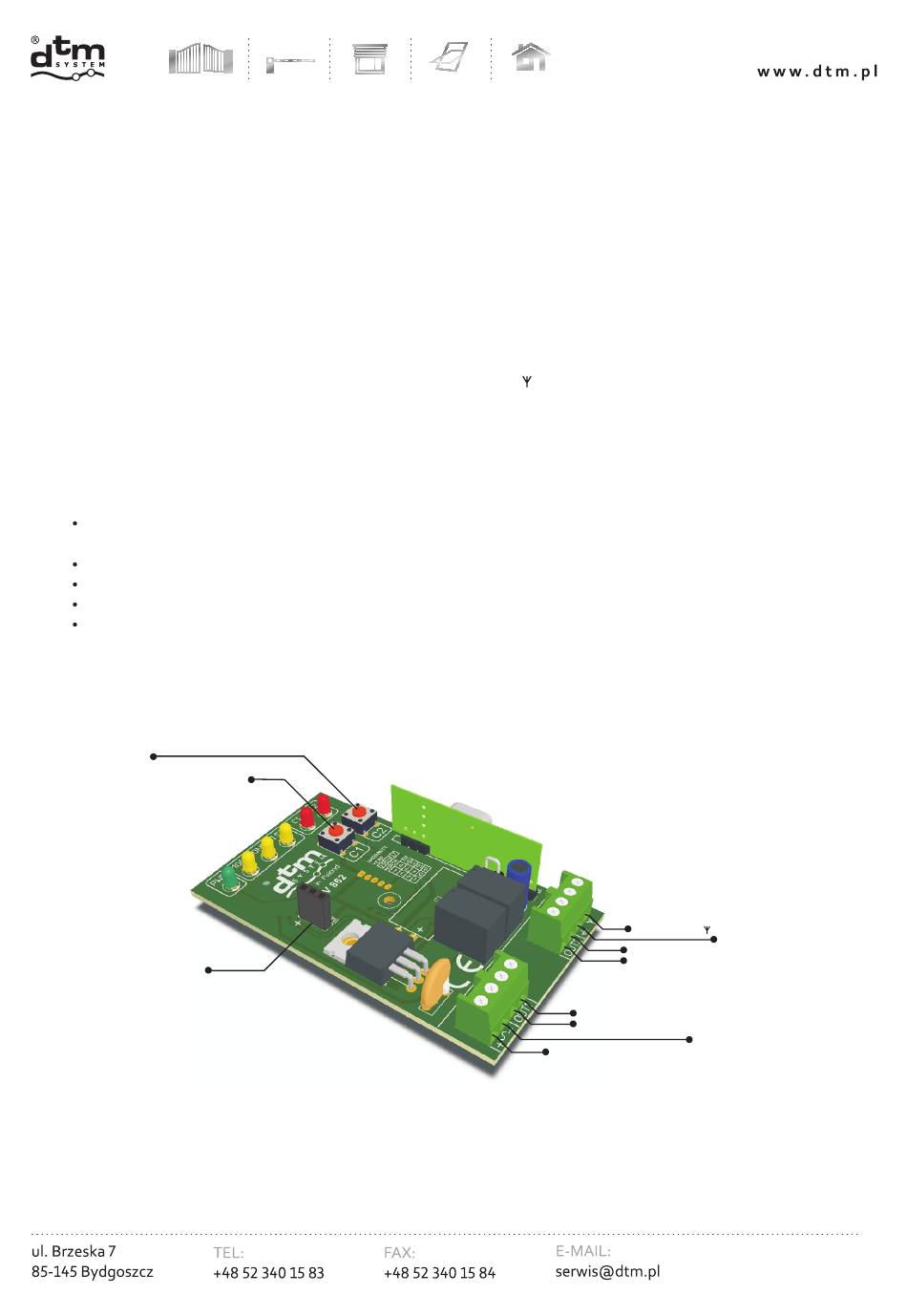

Abb. 1. Ansicht der gedruckten Schaltung des Funkempfängers RIVAL 862 mit Beschreibung der Ausgänge.
DTM System
spó³ka z ograniczon¹ odpowiedzialnoœci¹ spó³ka komandytowa
Automatiksysteme
ANTENNE ( )
ANTENNE (GND)
OUT2 (NO)
OUT1 (NO)
GND (MASSE) STROMVERSORGUNG
STROMVERSORGUNG 24V AC/DC
