Inhaltszusammenfassung für Sanyo PLC-XF42

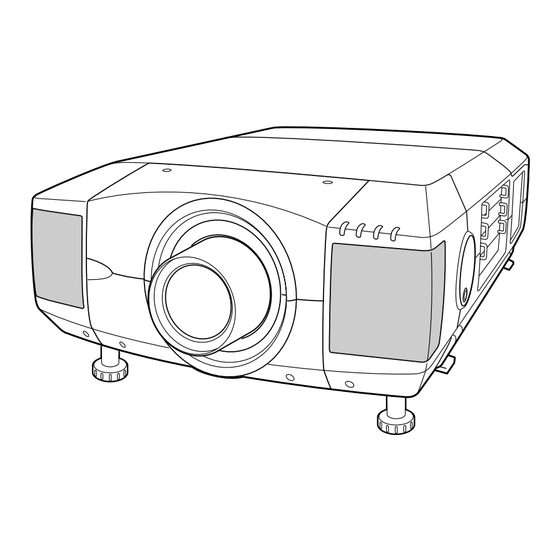

- Seite 1 Multimedia-Projektor PLC-XF42 MODELL ✽ Projektionsobjektiv nicht im Lieferumfang enthalten. Bedienungsanleitung...
-
Seite 2: An Den Besitzer
DEN PROJEKTOR NICHT FETTHALTIGER, FEUCHTER nicht für die übrigen Länder. ODER RAUCHHALTIGER LUFT, WIE IN EINER KÜCHE Ihr SANYO Produkt wurde entworfen und AUSSETZEN, UM ZU VERMEIDEN, DASS EINE STÖRUNG hergestellt mit qualitativ hochwertigen AUFTRITT. BEI KONTAKT MIT ÖL ODER CHEMIKALIEN Materialien und Komponenten, die recycelt KANN DER PROJEKTOR BESCHÄDIGT WERDEN. -
Seite 3: Wichtige Hinweise Zur Sicherheit
WICHTIGE HINWEISE ZUR SICHERHEIT Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Beachten Sie unbedingt die Angaben zur Stromversorgung Sicherheits- und Bedienungsanweisungen sorgfältig durch. auf dem Schild. Wenden Sie sich an einen autorisierten Händler oder an das örtliche Energieversorgungsunternehmen, Bewahren Sie die Bedienungsanleitung zum späteren falls Sie im Zweifel sind, ob Sie die richtige Stromversorgung Nachschlagen auf. -
Seite 4: Erfüllung Von Bestimmungen
ERFÜLLUNG VON BESTIMMUNGEN Bestimmung der Bundeskommission zur Kommunikation Dieses Gerät wurde getestet und erfüllt die Grenzwertbestimmungen für Digitalgeräte der Klasse A, entsprechend den FCC-Bestimmungen Teil 15. Mit diesen Grenzwerten wird beim Betrieb des Gerätes in einem Geschäftsgebiet ein angemessener Schutz gegen schädliche Interferenzen garantiert. Das Gerät erzeugt, verwendet und strahlt Radiofrequenzen ab und falls nicht entsprechend der Bedienungsanleitung installiert, können Radiokommunikationsstörungen auftreten. -
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS BESONDERHEITEN UND DESIGN 6 COMPUTEREINGANG EINSTELLEN DER EINGANGSQUELLE EINSTELLEN DES COMPUTERSYSTEMS VORBEREITUNGEN PC-EINSTELLUNG Auto PC-Anpassung BEZEICHNUNG DER EINZELNEN TEILE Manuelle PC-Einstellung BILDEINSTELLUNGEN AUFSTELLUNG DES PROJEKTORS Bildpegel Anschließen des Netzkabels Bildpegeleinstellung Einsetzen des Objektivs BILDFORMATEINSTELLUNG Positionieren des Projektors Objektivverschiebung Einstellung der Projektorneigung und des Projektionswinkels Aufstellen des Projektors an einer geeigneten Position VIDEOEINGANG Transport des Projektors... -
Seite 6: Besonderheiten Und Design
BESONDERHEITEN UND DESIGN Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia-Funktionen, eine Farbpalette von 1,07 Milliarden Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung. ◆... -
Seite 7: Vorbereitungen
VORBEREITUNGEN BEZEICHNUNG DER EINZELNEN TEILE Vorderseite Netzkabelanschlussbuchse Fernbedienungssensor Projektionsobjektiv (Option) Hauptschalter Objektivdeckel (Option) Tragegriff VORSICHT Der Projektor darf bei angebrachtem Objektivdeckel Neigungseinstelldrehknopf nicht eingeschaltet werden. Der Objektivdeckel kann durch die hohe Temperatur des Lichtstrahls beschädigt werden, so dass eine Brandgefahr vorhanden ist. -
Seite 8: Aufstellung Des Projektors
VORBEREITUNGEN AUFSTELLUNG DES PROJEKTORS Anschließen des Netzkabels Der Projektor ist für den Betrieb mit Netzspannungen von 120V oder 200-240V geeignet. richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für Projektor muss eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. -
Seite 9: Einsetzen Des Objektivs
VORBEREITUNGEN Einsetzen des Objektivs Vor dem Aufstellen des Projektors muss zuerst das Projektionsobjektiv in den Projektor eingesetzt werden. 1. Kontrollieren Sie zuerst den Aufstellungsort des Projektors und bereiten Sie ein geeignetes Projektionsobjektiv vor. Für die technischen Daten der Projektionsobjektive wird auf die separat beiliegende Anleitung verwiesen oder wenden Sie sich an die Verkaufsstelle, bei der Sie den Projektor gekauft haben. -
Seite 10: Einstellung Der Projektorneigung Und Des Projektionswinkels
VORBEREITUNGEN Einstellung der Projektorneigung und des Projektionswinkels hintere einstellbaren Die Projektorneigung und der Projektionswinkel kann mit Füße (Seite 7) den Drehknöpfen auf beiden Seiten des Projektors eingestellt werden. Der Projektionswinkel lässt sich bis 5,7° nach oben einstellen. Neigungseinstelldrehknopf kleiner Knopf Drücken Sie auf die kleinen Knöpfe, so dass diese ausgerastet werden. -
Seite 11: Transport Des Projektors
VORBEREITUNGEN Transport des Projektors Für einen sicheren Transport des Projektors müssen mindestens zwei Personen den Projektor an den seitlichen Handgriffen anheben. Bei einem Handgriff ungeeigneten Vorgehen kann das Projektorgehäuse beschädigt werden und außerdem können Verletzungen verursacht werden. Zum Schutz des Objektivs und des Gehäuses müssen der Objektivdeckel angebracht und die einstellbaren Füße ganz zurückgestellt werden. -
Seite 12: Anschluss Des Projektors
ANSCHLUSS DES PROJEKTORS PROJEKTORANSCHLUSSBUCHSEN Dieser Projektor ist mit verschiedenen Eingangs/Ausgangsbuchsen und 4 Platinensteckplätzen für die Verarbeitung verschiedenster Signale von Computern und Videogeräten ausgerüstet. Mit den 4 vorhandenen Steckplätzen ist die Anpassung an beliebige Eingangssignalquellen durch einfaches Austauschen der Buchsenplatinen möglich. Wenden Sie sich für die Buchsenplatinen an die Verkaufsstelle bei der Sie den Projektor gekauft haben. - Seite 13 ANSCHLUSS DES PROJEKTORS Eingangs/Ausgangsbuchsen EINGANG 2 EINGANG 1 EINGANG 1, 2, 3 5 BNC-Eingangsbuchsen DVI-Eingangsbuchse Audioeingangsbuchsen Schließen Sie den Tonausgang von Schließen Sie den Komponenten- Schließen Sie den einem Computer oder einem Videogerät Videoausgang (Cr, Y, Cb oder Pr, Computerausgang an diesen Buchsen an.
-
Seite 14: Projektor-Id-Einstellung
ANSCHLUSS DES PROJEKTORS SERIAL PORT IN-Buchse USB-Anschluss (Serie B) Diese Buchse wird für die Wartung des Für die Steuerung des Projektors mit einem Projektors verwendet. Computer muss der Computer mit einem Schließen Sie den USB-Anschluss des Kabel (nicht im Lieferumfang vorhanden) an Computers an diesem Anschluss an. -
Seite 15: Anschluss Eines Computers
ANSCHLUSS DES PROJEKTORS ANSCHLUSS EINES COMPUTERS Anschlusskabel ✽ = Als Sonderzubehör erhältliche Kabel.) HINWEIS : • VGA-Kabel (HDB 15-polig) Für das Anschließen von Kabeln müssen die • DVI-Kabel ✽ Netzkabel des Projektors und der externen • BNC-Kabel (BNC x 5) ✽... -
Seite 16: Anschluss Von Videogeräten
ANSCHLUSS DES PROJEKTORS ANSCHLUSS VON VIDEOGERÄTEN Anschlusskabel • DVI-Kabel ✽ • Videokabel (BNC x 3) ✽ • DVI-VGA-Adapter ✽ • Kabel HDB 15-polig - Scart 21-polig ✽ • Audiokabel (RCA x 2) ✽ ✽ = Als Sonderzubehör erhältliche Kabel.) Videoquellengeräte Videoquelle (Beispiel) (wie DVD-Spieler oder Videorecorder... -
Seite 17: Vor Der Inbetriebnahme
VOR DER INBETRIEBNAHME BEDIENUNGSELEMENTE UND ANZEIGEN AN DER SEITE DES PROJEKTORS Anzeigen an der Rückseite seitliche Bedienungselemente Anzeigen an der Frontseite Seitliche Bedienungselemente ZOOM-Tasten FOCUS-Tasten ON-OFF-Taste Diesen Tasten dient zu Mit diesen Tasten kann Mit dieser Taste können Einstellen des Zooms die Bildschärfe eingestellt Sie den Projektor ein- und (Seite 24). -
Seite 18: Anzeigen An Der Frontseite
VOR DER INBETRIEBNAHME Anzeigen Anzeigen an der Frontseite LAMP READY WARNING TEMP. LAMP REPLACE Lampenaustauschanzeige Temperaturwarnanzeige Bereitschaftsanzeige Lampenanzeige Die Anzeige “LAMP Diese Anzeige blinkt rot, Diese Anzeige leuchtet grün, Bei eingeschaltetem REPLACE” leuchtet gelb, wenn die Temperatur im wenn die Lampe des Projektors Projektor leuchtet die wenn sich die Lebensdauer Innern des Projektors zu... -
Seite 19: Funktionen Der Fernbedienung
VOR DER INBETRIEBNAHME FUNKTIONEN DER FERNBEDIENUNG LIGHT-Taste AUTO PC ADJ.-Taste Die Fernbedienungstasten Für die Verwendung der werden für ungefähr 10 automatischen Sekunden beleuchtet. Computeranpassungsfunktion ON-OFF-Taste (Seite 28). Diese Taste dient zum Ein- und Ausschalten des Projektors (Seiten 23). MENU-Taste Mit dieser Taste kann das Menü... -
Seite 20: Einsetzen Der Fernbedienungsbatterien
VOR DER INBETRIEBNAHME Einsetzen der Fernbedienungsbatterien Öffnen Sie die Legen Sie die Batterien in Schließen Sie die Batterieabdeckung der die Fernbedienung ein. Abdeckung wieder. Fernbedienung. 2 Batterien Typ AA Achten Sie auf die Ziehen Sie richtige Polarität danach den (+ und –) und Deckel ab. -
Seite 21: Bildschirmmenüs
VOR DER INBETRIEBNAHME BILDSCHIRMMENÜS Bedienung der Bildschirmmenüs Kabellose Fernbedienung Der Projektor kann mit Hilfe der Bildschirmmenüs gesteuert und eingestellt werden. Für die Einstellungen mit Hilfe des Bildschirmmenüs wird auf die folgenden Seiten verwiesen. 1 Anzeige des Menüs Zeigertasten Drücken Sie die MENU-Taste für die Anzeige des Bildschirmmenüs. Zum Bewegen des Zeigers nach oben, unten, rechts oder... -
Seite 22: Menüleiste
VOR DER INBETRIEBNAHME Menüleiste Für PC-Quelle Drücken Sie bei angeschlossener PC-Eingangsquelle die MENU-Taste. Bildwahlmenü Bildschirmmenü Anzeigefenster PC-Systemmenü Zum Einstellen des Für die Einstellung Bildpegels der Bildgröße. [Normal Zeigt den im Zum Einstellen Standard, Natürlich / Original / Breit / Bildschirmmenü des Computer- oder Bild 1 - 4. -
Seite 23: Grundbedienung
GRUNDBEDIENUNG EIN- UND AUSSCHALTEN DES PROJEKTORS Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) richtig an. Lampenstatus (Für den Anschluss wird auf den Abschnitt “Anschluss des Projektors” auf den Seiten 13 - 16 verwiesen.) Eingang 1 Schließen Sie das Netzkabel des Projektors an einer Steckdose an und schalten Sie den Hauptschalter ein. -
Seite 24: Einstellbildschirm
GRUNDBEDIENUNG EINSTELLBILDSCHIRM Zoomeinstellung Drücken Sie die ZOOM-Tasten ▲/▼ an der Projektorseite oder auf der Fernbedienung, so dass die Anzeige “Zoom” eingeblendet wird. Zoom Durch Drücken der ZOOM-Taste ▲ oder der Zeigertaste auf kann das Bild vergrößert und mit der ZOOM-Taste ▼ oder der Zeigertaste ab kann das Bild verkleinert werden. -
Seite 25: Standbildfunktion
GRUNDBEDIENUNG Standbildfunktion Drücken Sie für eine Standbildwiedergabe die FREEZE-Taste der Fernbedienung. Drücken Sie zum Aufheben der Standbildfunktion die FREEZE-Taste nochmals oder drücken Sie irgend eine andere Taste außer der Zeigertaste auf/ab/links/rechts und der SELECT-Taste. Bildabschaltfunktion Drücken Sie die NO SHOW-Taste der Fernbedienung, um die Kein Bild Bildwiedergabe abzuschalten. -
Seite 26: Computereingang
COMPUTEREINGANG EINSTELLEN DER EINGANGSQUELLE Taste INPUT 1/2 Taste INPUT 3/4 Direkte Einstellung Eingang 1 Eingang 3 Stellen Sie die Eingangsquelle durch Drücken der Taste INPUT 1/2, INPUT 3/4 oder INPUT 1 - INPUT 2 an der Projektorseite oder der Eingang 2 Eingang 4 Fernbedienung ein. -
Seite 27: Eingang 2 (5 Bnc-Eingangsbuchsen)
COMPUTEREINGANG Eingang 2 (5 BNC-Eingangsbuchsen) Bei Anschluss eines Computerausgangs [5 BNC-Buchse (Rot, Grün, Eingangsmenü Blau, Horizontal- und Vertikalsynchronisation)] an die Buchsen R/Pr, G/Y, B/Pb, H/HV und V. Eingangsmenüsymbol Drücken Sie die MENU-Taste, um das Bildschirmmenü Stellen Sie den Zeiger (roter Pfeil) anzuzeigen. -
Seite 28: Pc-Einstellung
COMPUTEREINGANG PC-EINSTELLUNG Auto PC-Anpassung Die Funktion “Auto PC-Anpassung” ist für die automatische Abstimmung von Fine Sync., Tracking und Bildposition auf Ihren Computer. Die Funktion “Auto PC-Anpassung” kann wie folgt angewendet werden. Auto PC-Anpassung Drücken Sie die MENU-Taste, um das Bildschirmmenü PC-Anpassungsmenü... -
Seite 29: Manuelle Pc-Einstellung
COMPUTEREINGANG Manuelle PC-Einstellung Dieser Projektor ist in der Lage die Signale von den meisten auf dem Markt befindlichen Computern richtig zu erfassen. Es gibt jedoch auch Computer, die spezielle Signalformate verwenden, die vom normalen Format verschieden sind, und die durch das Multiscanning des Projektors nicht richtig erfasst werden können. In diesem Fall kann die Bildwiedergabe flimmern oder das Bild wird nicht synchronisiert, nicht zentriert oder verzogen dargestellt. - Seite 30 COMPUTEREINGANG Display area Zum Einstellen des Anzeigebereichs dieses Projektors. Stellen Sie die Auflösung in der Anzeigebereichdialogbox ein. Drücken Sie die SELECT-Taste beim Anzeigebereichsymbol, so dass die Anzeigebereichdialogbox erscheint. Display area H Zum Einstellen des horizontalen Anzeigebereichs dieses Projektors. Display area Drücken Sie die Zeigertaste links/rechts, um den Wert zu verringern/erhöhen und drücken Sie die SELECT-Taste.
-
Seite 31: Bildeinstellungen
COMPUTEREINGANG BILDEINSTELLUNGEN Bildpegel (direkt) Wählen Sie einen Bildpegel, “Standard”, “Natürlich”, “Bild 1”, “Bild 2”, IMAGE-Taste “Bild 3” und “Bild 4”, durch Drücken der IMAGE/IMAGE SEL.-Taste Standard auf der Projektorseite oder der Fernbedienung. Natürlich Standard Normale Bildeinstellung. Bild 1 Natürlich Bildeinstellung mit verbesserter Halbtonwiedergabe für Abbildungen. Bild 2 Bild 1 - 4 Bild 3... -
Seite 32: Bildpegeleinstellung
COMPUTEREINGANG Bildpegeleinstellung Drücken Sie die MENU-Taste, um das Bildschirmmenü Bildeinstellmenü anzuzeigen. Stellen Sie mit den Zeigertasten links/rechts den roten Rahmen auf das Bildeinstellmenüsymbol. Stellen Sie den roten Rahmen mit der Zeigertaste ab auf den Stellen Sie den einzustellenden Gegenstand und drücken Sie die SELECT- Bildeinstellmenüsymbol roten Rahmen auf Taste. -
Seite 33: Bildformateinstellung
COMPUTEREINGANG BILDFORMATEINSTELLUNG Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. Drücken Sie die MENU-Taste, um das Bildschirmmenü Bildschirmmenü anzuzeigen. Stellen Sie mit den Zeigertasten links/rechts den roten Rahmen auf das Bildschirmmenüsymbol. Stellen Sie den roten Rahmen mit der Zeigertaste ab auf die Bildschirmmenüsymbol einzustellende Funktion und drücken Sie die SELECT-Taste. -
Seite 34: Videoeingang
VIDEOEINGANG EINSTELLEN DER EINGANGSQUELLE Taste INPUT 1/2 Taste INPUT 3/4 Direkte Einstellung Eingang 1 Eingang 3 Stellen Sie die Eingangsquelle durch Drücken der Taste INPUT 1/2, INPUT 3/4 oder INPUT 1 - INPUT 2 an der Projektorseite oder der Eingang 2 Eingang 4 Fernbedienung ein. -
Seite 35: Einstellen Der Fernsehnorm
VIDEOEINGANG EINSTELLEN DER FERNSEHNORM Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Drücken Sie die Zeigertasten links/rechts, um den roten Rahmen auf das AV-Systemmenü einzustellen. Drücken Sie die Zeigertaste ab, um den roten Pfeil auf das einzustellende System zu stellen und drücken Sie die SELECT- Taste. -
Seite 36: Bildeinstellungen
VIDEOEINGANG BILDEINSTELLUNGEN Bildpegel (direkt) Wählen Sie einen Bildpegel, “Standard”, “Kinoeinstellung”, “Bild 1”, IMAGE-Taste “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE/IMAGE SEL.- Standard Taste auf der Projektorseite oder der Fernbedienung. Kinoeinstellung Standard Normale Bildeinstellung. Bild 1 Kinoeinstellung Bildeinstellung für ein Bild mit feinen Farbtönen. -
Seite 37: Bildpegeleinstellung
VIDEOEINGANG Bildpegeleinstellung Drücken Sie die MENU-Taste, um das Bildschirmmenü Bildeinstellmenü anzuzeigen. Stellen Sie mit den Zeigertasten links/rechts den roten Rahmen auf das Bildeinstellmenüsymbol. Stellen Sie den roten Rahmen mit der Zeigertaste ab auf den Bildeinstellmenüsymbol einzustellenden Gegenstand und drücken Sie die SELECT- Stellen Sie den roten Rahmen auf den Taste. -
Seite 38: Bildformateinstellung
VIDEOEINGANG Speichern Stellen Sie den roten Rahmen zum Speichern der Einstelldaten auf das Symbol “Speichern” und drücken Sie die SELECT-Taste. Das Bildpegelmenü erscheint. Stellen Sie den roten Rahmen auf den Bildpegel 1 bis 4 und drücken Sie die SELECT-Taste. Bildpegelmenü Die anderen Symbole haben die folgenden Funktionen. -
Seite 39: Andere Einstellungen
ANDERE EINSTELLUNGEN EINSTELLMENÜ Drücken Sie die MENU-Taste, um das Bildschirmmenü Einstelungsmenü anzuzeigen. Stellen Sie mit den Zeigertasten links/rechts den roten Rahmen auf das Einstellungsmenüsymbol. Stellen Sie den roten Rahmen mit der Zeigertaste ab auf den Stellen Sie den Einstellungsmenüsymbol roten Rahmen auf einzustellenden Gegenstand und drücken Sie die SELECT- den Gegenstand Taste. - Seite 40 ANDERE EINSTELLUNGEN Automatische Lampenabschaltung Mit dieser Funktion wird die Projektionslampe zur Verringerung des Stromverbrauchs und zur Verlängerung der Lampenlebensdauer ausgeschaltet, wenn der Projektor eine Signalunterbrechung feststellt Verbleibende Zeit bis zum Ausschalten der Lampe und nach einer gewissen Inaktivitätszeit des Projektors. (Bei der Auslieferung des Projektors ist diese Funktion eingeschaltet.) Die Energiesparfunktion aktiviert, um die Projektionslampe auszuschalten, wenn das Eingangssignal unterbrochen wird und der...
- Seite 41 ANDERE EINSTELLUNGEN Remote control Fernbedienung Der Projektor besitzt acht verschiedene Fernbedienungscodes (Code 1 - Code 8), Code 1 ist bei der Auslieferung eingestellt, außerdem sind weitere sieben Codes (Code 2 bis 8) vorhanden. Mit dieser Umschaltfunktion kann bei Verwendung von mehreren Projektoren oder Videogeräten eine gegenseitige Beeinflussung der Fernbedienungen ausgeschlossen werden.
-
Seite 42: Anhang
ANHANG WARTUNG Temperaturwarnanzeige Die WARNING TEMP.-Anzeige blinkt rot, um anzuzeigen, dass die Temperatur im Anzeigen an der Frontseite Innern des Projektors zu hoch angestiegen ist. Falls die Temperatur weiter ansteigt, wird der Projektor automatisch ausgeschaltet und die READY-Anzeige erlischt. (Die WARNING TEMP.-Anzeige blinkt weiter.) Nach dem Abkühlen LAMP READY leuchtet die READY-Anzeige erneut und der Projektor kann mit der ON-OFF-... -
Seite 43: Projektionslampenüberwachung
ANHANG Projektionslampenüberwachung Für eine hellere Bildwiedergabe ist dieser Projektor mit 4 Lampen ausgerüstet. Mit der Projektionslampenüberwachungsfunktion wird der Lampenzustand überwacht und auf dem Bildschirm und der Anzeige “LAMP REPLACE” angezeigt. Sie überwacht ebenfalls automatisch die Lampenbetriebsart im Falle eines Lampenausfalls wegen Erreichen der Lampenlebensdauer oder wegen einer Störung. -
Seite 44: Austausch Der Lampe
ANHANG Austausch der Lampe Wenn die Lebensdauer der Lampe erreicht ist, leuchtet die LAMP REPLACE-Anzeige gelb. Damit wird angezeigt, dass die Projektionslampe ersetzt werden muss. Vordere Anzeigen Hintere Anzeigen LAMP READY WARNING WARNUNG: TEMP. LAMP SCHALTEN SIE VOR DEM ÖFFNEN REPLACE DER LAMPENABDECKUNG DIE UV-LAMPE AUS. -
Seite 45: Lampenbetriebszeitzähler
ANHANG ERSATZLAMPE Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie brauchen dazu die folgenden Angaben. ● Modell-Nr. des Projektors : PLC-XF42 ● Nr. der Ersatzlampe : POA-LMP49 (Ersatzteil Nr. 610 300 0862) Lampenbetriebszeitzähler Nach dem Austauschen der Lampe muss der Lampenbetriebszeitzähler immer zurückgestellt werden. Nach dem Zurückstellen des Lampenbetriebszeitzählers erlischt die LAMP REPLACE-Anzeige. -
Seite 46: Vorsichtshinweise Zur Handhabung Der Lampe
Abschnitt “Fehlersuche” auf der Seite 47 nach und versuchen Sie die Störung durch die in der Kolonne “Mögliche Lösung” aufgeführten Maßnahmen zu beheben. Falls sich die Störung nicht beheben lässt, wenden Sie sich an ein Sanyo-Kundendienstzentrum oder an das Verkaufsgeschäft bei dem Sie das Gerät gekauft haben. -
Seite 47: Fehlersuche
ANHANG FEHLERSUCHE Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. 1. Kontrollieren Sie, ob der Projektor und die anderen Geräte richtig wie im Abschnitt “Anschluss des Projektors” auf Seite 13 - 16 beschrieben angeschlossen sind. -
Seite 48: Menüstruktur
ANHANG Menüstruktur Computereingang / Videoeingang System Eingang Eingang 1 RGB (Analog) RGB (Scart) RGB (PC Digital) RGB (AV HDCP) Eingang 2 System System Y, Pb/Cb, Pr/Cr System Eingang 3 ✽N/A keine Angabe - - - Computer Input Bildwahl System Standard SVGA 1 Natürlich SVGA 2... - Seite 49 ANHANG Videoeingang Computereingang / Videoeingang Einstellungen Sprache English System German Auto French 1080i/60 Italian 1080i/50 Spanish 1035i Portuguese 720p Dutch 575p Swedish 480p Russian 575i Chinese 480i Korean Japanese Bildwahl Standard Verlassen Kinoeinstellung Bild 1 Trapezkorrektur Bild 2 Ein / Aus Hintergrund blau Bild 3 Ein / Aus...
-
Seite 50: Anzeigen Und Projektorzustand
ANHANG Anzeigen und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Anzeigen Projektorzustand LAMP WARNING READY LAMP REPLACE TEMP. grün gelb Der Projektor ist ausgeschaltet. (“OFF”-Position des MAIN- Schalters oder abgezogenes Netzkabel.) Der Projektor ist bereit mit der Netztaste eingeschaltet zu ✽... -
Seite 51: Kompatible Computer
ANHANG Kompatible Computer Grundsätzlich ist dieser Projektor in der Lage die Signale von allen Computern mit den erwähnten Vertikal- und Horizontalfrequenzen mit einem Zeilentakt von weniger als 230 MHz zu verarbeiten. Horiz. Vert. Horiz. Vert. Auflösung Auflösung Bildschirmanzeige Bildschirmanzeige Frequenz (kHz) Frequenz (Hz) Frequenz (kHz) Frequenz (Hz) -
Seite 52: Sonderzubehör
ANHANG Falls das Eingangssignal von der DVI-Buchse digital ist, wird auf die nachstehende Tabelle verwiesen. Horiz. Vert. Horiz. Vert. Auflösung Auflösung Bildschirmanzeige Bildschirmanzeige Frequenz (kHz) Frequenz (Hz) Frequenz (kHz) Frequenz (Hz) D-VGA 640 x 480 31,47 59,94 1280 x 768 68,633 84,837 D-WXGA 8... -
Seite 53: Technische Daten
ANHANG TECHNISCHE DATEN Multimedia-Projektor Abmessungen (B x H x T) 581mm x 252mm x 783mm Gewicht 36,5 kg LCD-Panel 1,8”-Aktivmatrix-LCD, 3 LCD Auflösung 1024 x 768 Bildpunkte Pixelanzahl 2 359 296 (3 x 1024 x 768) Farbsystem PAL, SECAM, NTSC, NTSC4.43, PAL-M und PAL-N (mit optionalem Videoboard) Hochzeilen-Fernsehsignale 480i, 480p, 575i, 575p, 720p, 1035i, 1080i-50 und 1080i-60 Motor-Objektivshift... -
Seite 54: Klemmenanordnungen
ANHANG Klemmenanordnungen DVI-I-Buchse (digital/analog) Diese Buchse ist nur für digitale (TMDS) oder analoge (RGB) Ausgangssignale. Den Displayausgang des Computers mit dem DVI-Kabel (nicht mitgeliefert) an dieser Buchse anschließen. Klemmenanordnung Analogeingang Rot C1 C2 Analogeingang Grün Analogeingang Blau Analog Horizontalsynchronisierung Analog Masse (R/G/B) T.M.D.S. -
Seite 55: Abmessungen
ANHANG Abmessungen Einheit: mm 581,0 258,0 251,5 131,5 446,0 446,0 251,5 178,0 178,0 581,0 60,0 107,5 82,8 173,0 35,0 40,0 210,0 210,0 Schraubenlöcher für Deckenhalterung Schrauben: 9-M8 Tiefe: 8,0 219,0 235,0... - Seite 56 1AA6P1P5310-- (KV6A-D) SANYO Electric Co., Ltd.
- Seite 57 LCD-Projektor Montage und Austausch des Objektivs Vorsicht Halten Sie sich für die Montage und zum Austauschen des Objektivs an diese Anleitung und verwenden Sie die in dieser Anleitung angegebenen Teile. Verwenden Sie die Anleitung und die Lichtabweiserfolien, die mit dem Objektiv geliefert werden, nicht.
-
Seite 58: Montage Und Austausch Des Objektivs
Montage und Austausch des Objektivs Hinweis: Das Vorgehen und die benötigten Teile für die Montage hängen vom Objektiv ab. Kontrollieren Sie deshalb die Nummer des Objektivs und befolgen Sie die folgenden Anweisungen für die Montage, bzw. das Austauschen des Objektivs. Entfernen Sie den Objektivdeckel und die beiden Schrauben A. - Seite 59 Entfernen Sie den Objektivdeckel an der hinteren Seite des Objektivs (Seite, die eingesetzt wird) und bringen Sie das Objektiv mit den vier Schrauben am Objektivansatz an. (Verwenden Sie die am Objektiv angebrachten Schrauben.) Schließen Sie den Stecker des Objektivantriebs an der Buchse oben rechts am Objektivansatz an. (Nur Objektiv mit Motorantrieb.) Abb.
- Seite 60 Der Projektor wird mit sechs Lichtabweiserfolien geliefert. Verwenden Sie zwei zum verwendeten Objektiv passende Lichtabweiserfolien. (Siehe nachstehende Liste.) Verwenden Sie die Lichtabweiserfolie für das Objektiv LNS-W03. Stecken Sie zwei Lichtabweiserfolien auf das Objektiv. Überprüfen Sie die Form der Lichtabweiserfolien wie in der Abbildung 8 gezeigt. Hinweis: ●...
- Seite 61 Stellen Sie die Bildschärfe des Objektivs ein (nur LNS-W01, LNS-W01Z, LNS-T01, LNS-T01Z und LNS-W03). Stellen Sie den Projektor auf und projizieren Sie ein Bild auf den Bildschirm. Lösen Sie die Feststellschraube und drehen Sie das Objektiv zum Einstellen der Bildschärfe. Ziehen Sie nach abgeschlossener Einstellung die Feststellschraube wieder fest (Abb.
- Seite 62 SCHARFEINSTELLUNG (Objektiv LNS-W03) Stellen Sie den Projektor auf und projizieren Sie ein Bild auf die Leinwand. Markierung ● (gelb) 1. Lösen Sie Verriegelungsschraube des Objektivs. 2. Stellen Sie die Bildmitte auf der Leinwand durch Drehen des Objektivs scharf ein. Stellen Sie bei einem Abstand von 1 Meter zwischen dem Objektiv und der Leinwand die Markierung ●...
- Seite 63 Korrektur der Scharfeinstellung Bei der Projektion mit angebrachten Objektiv kann die Scharfeinstellung von gewissen Randbereichen nicht richtig sein. Setzen Sie in diesem Fall zur Korrektur der Scharfeinstellung die mitgelieferten Zwischenringe zwischen das Objektiv und den Objektivansatz ein. Durch das Einsetzen von Zwischenscheiben kann der Abstand für eine optimale diagonale Scharfeinstellung auf dem Bildschirm korrigiert werden.
- Seite 64 - 8 -...
