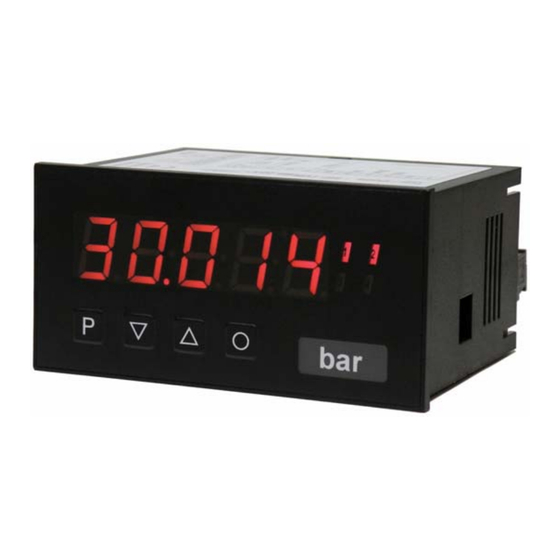

kmk MD22 Bedienungsanleitung
Messverstärker
Inhaltsverzeichnis
Messtechnik
für die Kunststoffextrusion
Made in Germany
Bedienungsanleitung
zum
Messverstärker
TYP MD21/MD22
Diese Bedienungsanleitung ist ausschließlich für die Messverstärker Typ MD21/MD22 gültig.
Bei dem MD21/MD22 handelt es sich um ein Präzisionsmessgerät, das nur bei sachgemäßer
Handhabung eine hohe Lebensdauer und reproduzierbare Messergebnisse erzielt. Der
MD21/MD22 darf nur von Fachpersonal, das mit der Montage, der Inbetriebnahme und dem
Betrieb vertraut ist, montiert und in Betrieb genommen werden. Die Bedienungsanleitung muss
jederzeit zur Verfügung stehen. Sachgemäßer Transport und fachgerechte Lagerung werden
vorausgesetzt. Sollten trotzdem einmal Schwierigkeiten auftreten, so wenden Sie sich bitte
umgehend an unsere Kundendienstabteilung.
Tel/V1/MD21/MD22
Seite 1
10.11.2010
Inhaltsverzeichnis
Verwandte Anleitungen für kmk MD22
Inhaltszusammenfassung für kmk MD22
- Seite 1 TYP MD21/MD22 Diese Bedienungsanleitung ist ausschließlich für die Messverstärker Typ MD21/MD22 gültig. Bei dem MD21/MD22 handelt es sich um ein Präzisionsmessgerät, das nur bei sachgemäßer Handhabung eine hohe Lebensdauer und reproduzierbare Messergebnisse erzielt. Der MD21/MD22 darf nur von Fachpersonal, das mit der Montage, der Inbetriebnahme und dem Betrieb vertraut ist, montiert und in Betrieb genommen werden.
-
Seite 2: Technische Daten
Standardmäßig ist der MD21/MD22 mit zwei potentialfreien Grenzwertrelais, Sensorbruchüberwachung, Digitaleingang zum Kalibrieren und einem frei programmierbaren Analogausgang (0-10 VDC oder 4-20 mA oder 0-20 mA) (zweiter Analogausgang nur bei MD22) ausgerüstet. Sämtliche Parameter sind über die Frontfolientastatur frei einstellbar. 2. Technische Daten G e h ä... -
Seite 3: Sicherheitshinweise
Bitte lesen Sie folgende Sicherheitshinweise vor der Installation durch und bewahren Sie diese Anleitung als künftige Referenz auf. Bestimmungsgemäße Verwendung: Der Druckmessverstärker MD21/MD22 ist für die Auswertung und Anzeige von Sensorsignalen bestimmt. Bei nicht bestimmungsgemäßer Verwendung oder Bedienung kann es zu Personen- und / oder Sachschäden kommen. -
Seite 4: Elektrischer Anschluss
Grenzwert ausgang 1 ausgang 2 eingang Relais L1 Relais 2 Option nur bei MD22 Schaltzustand bei Einstellung Parameter FU-1 und FU2 auf High CE-Zeichen Zum uneingeschränkten Einsatz des Gerätes im Rahmen der Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG müssen Messleitungen geschirmt verlegt werden. Der Schirm ist einseitig aufzulegen. - Seite 5 Taste [P] gespeichert, so ist zu beachten, dass bei keiner weiteren Betätigung einer Taste der Wert nach ca. 10 Sek. automatisch übernommen wird und die Anzeige in den Betriebsmodus wechselt. Mit der beschriebenen Vorgehensweise können sämtliche Parameter verändert bzw. angepasst werden. Tel/V1/MD21/MD22 Seite 5 10.11.2010...
- Seite 6 Anfangswert Analogausgang 1in bar / psi -9999 bis +9999 00000 Out.rA Auswahl Analogausgang 2 Mit dieser Funktion wird das 4-20 mA gewünschte Signal selektiert. nur bei MD22 4-20 mA oder 0-20 mA oder 0-10 VDC Endwert Analogausgang 2 in bar / psi -9999 bis +99999 10000 Out.En...
-
Seite 7: Sperrung Der Tastatur
8. Sperrung der Tastatur: Der MD21/MD22 kann gegen unsachgemäße Bedienung geschützt werden. Es besteht die Möglichkeit, die Tastatur komplett oder eingeschränkt zu sperren. Mit dem frei einstellbaren Benutzercode (U.CodE) kann nur der Zugriff auf die Grenzwerte erlaubt werden. Mit dem Mastercode „1234“... - Seite 8 10. Zusatzfunktionen: Funktion Ur-Reset: Der MD21/MD22 ist mit einer internen Schutzfunktion für den Prozessor ausgerüstet. Hochfrequente Störungen oder auch Bedienfehler wie mehrmaliges Kalibrieren bei anstehendem Druck können dazu führen, dass der Prozessor aussteigt. Achtung: Nachdem ein Ur-Reset durchgeführt worden ist, müssen alle kundenspezifischen Parameter neu eingegeben werden, da nach einem Ur-Reset alle Werksparameter wieder eingespielt werden.
