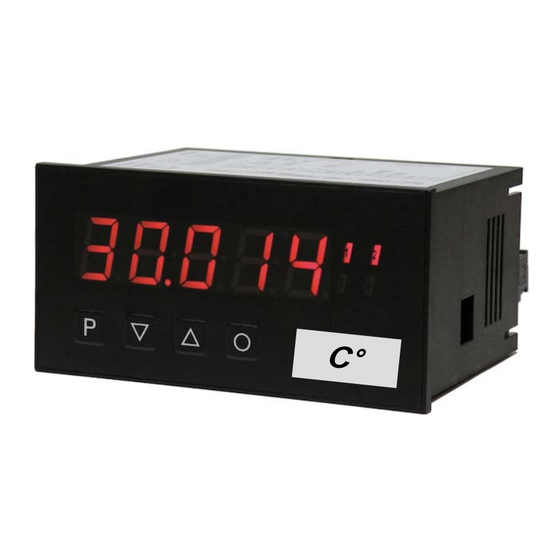

kmk MT-201 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Messtechnik
für die Kunststoffextrusion
Diese Bedienungsanleitung ist ausschließlich für die Temperaturmessverstärker
Typ MT-201 gültig. Bei dem MT-201 handelt es sich um ein Präzisionsmessgerät,
das
nur
bei
sachgemäßer
reproduzierbare Messergebnisse erzielt. Der MT-201 darf nur von Fachpersonal,
das mit der Montage, der Inbetriebnahme und dem Betrieb vertraut ist, montiert und
in Betrieb genommen werden. Die Bedienungsanleitung muss jederzeit zur
Verfügung stehen. Sachgemäßer Transport und fachgerechte Lagerung werden
vorausgesetzt. Sollten trotzdem einmal Schwierigkeiten auftreten, so wenden Sie
sich bitte umgehend an unsere Kundendienstabteilung.
Bedienungsanleitung
zum
Messverstärker
TYP MT-201
Handhabung
Made in Germany
eine
hohe
Lebensdauer
und
Inhaltsverzeichnis
loading

Verwandte Anleitungen für kmk MT-201

Inhaltszusammenfassung für kmk MT-201

  • Seite 1 Made in Germany für die Kunststoffextrusion Bedienungsanleitung Messverstärker TYP MT-201 Diese Bedienungsanleitung ist ausschließlich für die Temperaturmessverstärker Typ MT-201 gültig. Bei dem MT-201 handelt es sich um ein Präzisionsmessgerät, sachgemäßer Handhabung eine hohe Lebensdauer reproduzierbare Messergebnisse erzielt. Der MT-201 darf nur von Fachpersonal, das mit der Montage, der Inbetriebnahme und dem Betrieb vertraut ist, montiert und in Betrieb genommen werden.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Montage Elektrischer Anschluss Funktions- und Bedienbeschreibung Einstellen der Anzeige 4.1. Einschalten 4.2. Standardparametrierung (flache Bedien-Ebene) 4.3. Erweiterte Parametrierung (professionelle Bedien-Ebene) 4.3.1. Signaleingangsparameter „INP“ 10-11 4.3.2. Allgemeine Parameter „FCT“ 12-13 4.3.3. Sicherheitsparameter „COD“ 4.3.4. Analogausgangsparameter „Out“ 15-16 4.3.5. Relaisfunktionen „rel“ 17-19 4.3.6.

  • Seite 3: Montage

    1. Montage 1. Montage Bitte lesen Sie vor der Montage die Sicherheitshinweise auf Seite 32 durch und bewahren Sie diese Anleitung als künftige Referenz auf. Dimensionsfeld Nach Entfernen der Befestigungselemente das Gerät einsetzen. Dichtung auf guten Sitz überprüfen Befestigungselemente wieder einrasten und Spannschrauben per Hand festdrehen. Danach mit dem Schraubenzieher eine halbe Drehung weiter anziehen.

  • Seite 4: Elektrischer Anschluss

    2. Elektrischer Anschluss 2. Elektrischer Anschluss Arbeiten an elektrischen Anschlüssen dürfen nur von Personen ausgeführt werden, die entsprechend den örtlichen Vorschriften hierfür qualifiziert sind. Der Anschluss erfolgt entsprechend dem Schaltbild. Hierfür sind unbedingt die örtlichen Vorschriften über die Errichtung und den Betrieb elektrischer Anlagen zu beachten. In der unmittelbaren Nähe des Gerätes dürfen keine magnetischen oder elektrischen Felder, z.

  • Seite 5: Funktions- Und Bedienbeschreibung

    3. Funktions- und Bedienbeschreibung 3. Funktions- und Bedienbeschreibung Bedienung Die Bedienung ist in drei verschiene Ebenen eingeteilt. Menü-Ebene (Auslieferungszustand) Dient zur Grundeinstellung der Anzeige, hierbei werden nur die Menüpunkte dargestellt die ausreichen, um ein Gerät in Betrieb zu setzen. Möchte man in die professionelle Menügruppen-Ebene, muss die Menü-Ebene durchlaufen und im Menüpunkt run „prof„...
  • Seite 6 3. Funktions- und Bedienbeschreibung Funktionsschema:...

  • Seite 7: Einstellen Der Anzeige

    4. Einstellen der Anzeige 4. Einstellen der Anzeige 4.1. Einschalten Nach Abschluss der Installation können Sie das Gerät durch Anlegen der Versorgungs- spannung in Betrieb setzen. Prüfen Sie zuvor noch einmal alle elektrischen Verbindungen auf deren korrekten Anschluss. Startsequenz Während des Einschaltvorgangs wird für 1 Sekunde der Segmenttest (8 8 8 8 8), die Meldung des Softwaretyps und im Anschluss für die gleiche Zeit die Software-Version angezeigt.
  • Seite 8 4. Einstellen der Anzeige Menü-Ebene Parameter-Ebene Einstellen der Messzeit, dann Die Messzeit wird mit [▲] [▼] eingestellt. Dabei wird bis 1 Sekunde in 0.1er Schritten und bis 10.0 in 1.0er Schritten gesprungen. Mit [P] wird die Auswahl bestätigt und die Anzeige wechselt in die Menü-Ebene.
  • Seite 9 4. Einstellen der Anzeige Menü-Ebene Parameter-Ebene Funktion für Grenzwert-Unterschreitung/-Überschreitung, Fu-1: Die Grenzwertverletzung wird mit Louu (für LOW = unterer Grenzwert) und die mit HiGH (für HIGH = oberer Grenzwert) ausgewählt. Abgeleitet von „lower limit“ = unterer Grenzwert und higher limit = oberer Grenzwert. Ist z.B. Grenzwert 1 auf eine Schaltschwelle von 100 und mit Funktion high belegt, wird bei Erreichen der Schalt- schwelle der Alarm aktiviert.
  • Seite 10 4. Einstellen der Anzeige Menü-Ebene Parameter-Ebene Mastercode (4-stellige Zahlenkombination frei belegbar), A.CodE: Dieser Code dient zur Freischaltung aller Parameter, nachdem zuvor LOC im Menüpunkt run aktiviert wurde. Durch Drücken von [P] im Betriebsmodus für ca. 3 Sekunden erscheint in der Anzeige die Meldung CodE und gibt dem Benutzer die Möglichkeit durch Eingabe des A.codE alle Parameter zu erreichen.

  • Seite 11: Erweiterte Parametrierung (Professionelle Bedien-Ebene)

    4. Einstellen der Anzeige 4.3. Erweiterte Parametrierung (Professionelle Bedien-Ebene) 4.3.1. Signaleingangsparameter Menügruppen-Ebene Menü-Ebene Menü-Ebene Parameter-Ebene tYPE Auswahl des Eingangssignals Als Eingangsvarianten stehen 9 Thermoelementtypen (L, J, K, B, S, N, E, T, R) zur Auswahl. Mit [P] wird die Auswahl bestätigt und die Anzeige wechselt zurück in die Menü-Ebene.
  • Seite 12 4. Einstellen der Anzeige Menü-Ebene Parameter-Ebene Einstellen der Messzeit, dann Die Messzeit wird mit [▲] [▼] eingestellt. Dabei wird bis 1 Sekunde in 0.1er Schritten und bis 10.0 in 1.0er Schritten gesprungen. Mit [P] wird die Auswahl bestätigt und die Anzeige wechselt in die Menü-Ebene.

  • Seite 13: Allgemeine Parameter „Fct

    4. Einstellen der Anzeige 4.3.2. Allgemeine Geräteparameter Menügruppen-Ebene Menü-Ebene Menü-Ebene Parameter-Ebene DISEC: Anzeigezeit, dann Die Anzeigezeit wird mit [▲] [▼] eingestellt. Dabei wird bis 1 Sekunde in 0,1er Schritten und bis 10,0 in 1,0er Schritten gesprungen. Mit [P] wird die Auswahl bestätigt und die Anzeige wechselt in die Menü-Ebene.
  • Seite 14 4. Einstellen der Anzeige Menü-Ebene Parameter-Ebene tASt: Zuweisung (Hinterlegung) von Tastenfunktionen, Für den Betriebsmodus lassen sich Sonderfunktionen auf den Richtungstasten [▲] [▼] hinterlegen, insbesondere gilt diese Funktion für Geräte in Gehäusegröße 48x24 die nicht über eine 4.Taste/[O]-Taste verfügen. Wird mit EHtr der MIN/MAX-Speicher aktiviert, werden die gemessenen MIN/MAX-Werte während des Betriebs gespeichert und können über die Richtungstasten abgefragt werden.

  • Seite 15: Sicherheitsparameter „Cod

    4. Einstellen der Anzeige 4.3.3. Sicherheitsparameter Menügruppen-Ebene Menü-Ebene Menü-Ebene Parameter-Ebene U.Code Einstellung Benutzercode Über diesen Code können reduzierte Parametersätze freigeschaltet werden. Eine Änderung des U.CodE kann man nur über die korrekte Eingabe des A.CodE (Mastercode) erfolgen. A.Code Mastercode, Durch die Eingabe des A.CodE wird die Anzeige entsperrt und alle Parameter freigeschaltet.

  • Seite 16: Analogausgangsparameter „Out

    4. Einstellen der Anzeige Menü-Ebene Parameter-Ebene rEt: Zurück in die Menügruppen-Ebene, Mit [P] wird die Auswahl bestätigt und die Anzeige wechselt in die Menügruppen- Ebene „– fct –“ . 4.3.4. Analogausgangsparameter Menügruppen-Ebene Menü-Ebene Menü-Ebene Parameter-Ebene utPt: Auswahl Bezug Analogausgang, O Das Analogausgangssignal kann sich auf verschiedene Funktionen beziehen, im Einzelnen sind dies der aktuelle Messwert, der Min-Wert oder Max-Wert.
  • Seite 17 4. Einstellen der Anzeige Menü-Ebene Parameter-Ebene Out.OF: Einstellen des Analogausgangs-Anfangswertes, Der Anfangswert wird von der kleinsten zur größten Stelle mit [▲] [▼] angepasst und stellenselektiv mit [P] bestätigt. Ein Minuszeichen kann nur auf höchstwertigster Stelle parametriert werden. Nach der letzten Stelle wechselt die Anzeige zurück in die Menü-Ebene.

  • Seite 18: Relaisfunktionen „Rel

    4. Einstellen der Anzeige 4.3.5. Relaisfunktionen Menügruppen-Ebene Menü-Ebene Menü-Ebene Parameter-Ebene rEL-1: Alarmierung Relais 1, …. …. Jeder Schaltpunkt (optional) lässt sich standardmäßig über 4 Alarme verknüpfen. Dieser kann entweder bei aktivierten Alarmen AL1/4 oder deaktivierten Alarmen ALN1/4 geschaltet werden. Wählt man LOGIC, stehen in der folgenden Menü-Ebene LoG-1 und CoM-1 logische Verknüpfungen zur Auswahl.
  • Seite 19 4. Einstellen der Anzeige Menü-Ebene Parameter-Ebene CoM-1: Alarme zu Relais 1, …. Die Zuordnung der Alarme zu Relais 1 erfolgt über diesen Parameter, man kann einen oder auch eine Gruppe von Alarmen auswählen. Mit [P] wird die Auswahl bestätigt und die Anzeige wechselt in die Menü-Ebene. reL-2: Alarmierung Relais 2, ….

  • Seite 20: Alarmparameter „Al1

    4. Einstellen der Anzeige Menü-Ebene Parameter-Ebene CoM-2: Alarme zu Relais 2, …. Die Zuordnung der Alarme zu Relais 2 erfolgt über diesen Parameter, man kann einen oder auch eine Gruppe von Alarmen auswählen. Mit [P] wird die Auswahl bestätigt und die Anzeige wechselt in die Menü-Ebene. rEt: Zurück in die Menügruppen-Ebene, Mit [P] wird die Auswahl bestätigt und die Anzeige wechselt in die Menügruppen-...

  • Seite 21: Programmiersperre, Run

    4. Einstellen der Anzeige Menü-Ebene Parameter-Ebene HY-1: Hysterese für Grenzwerte, Die Hysterese definiert eine Differenz zum Grenzwert um die ein Alarm verspätet reagiert. Funktion für Grenzwertunterschreitung / Grenzwertüberschreitung, Fu-1: Die Grenzwertverletzung wird mit Louu (für LOW = unterer Grenzwert) und die mit HiGH (für HIGH = oberer Grenzwert) ausgewählt.

  • Seite 22: Alarme Relais

    4. Einstellen der Anzeige 4.4. Alarme Relais Das Gerät verfügt über 4 virtuelle Alarme die einen Grenzwert auf Über- oder Unterstützung überwachen können. Jeder Alarm kann einen optionalen Relaisausgang S1-S2 zugeordnet werden, Alarme können aber auch durch Ereignisse wie z.B. Hold- oder Min-/Max-Werte gesteuert werden.

  • Seite 23: Werkseinstellungen

    5. Werkseinstellungen 5. Werkseinstellungen 5.1. Defaultwerte Standardparametrierung (flache Bedien-Ebene) Parameter Auswahlmöglichkeit Defaultwert Eingangstyp Typ L Typ J Typ K, Typ B Typ S, Typ N Typ E, T, R Typ L Einheit °C °F °C Dezimalpunkt- 0°C oder 0°F 0.0°C oder stellung 0.0°F Leitungs-...
  • Seite 24 5. Werkseinstellungen Parameter Auswahlmöglichkeit Defaultwert Grenzwert 2 Hysterese 2 Unterschreiten Überschreiten Betriebsart 2 Überschreiten Usercode Mastercode Standard- Parameter- Professional- Standard- Betrieb sperre Betrieb Betrieb Erweiterte Parametrierung (professionelle Bedien-Ebene) Signaleingangsparameter Parameter Auswahlmöglichkeit Defaultwert Eingangstyp Typ L Typ J Typ K, Typ B Typ S, Typ N Typ E, T, R Typ L...
  • Seite 25 5. Werkseinstellungen Parameter Auswahlmöglichkeit Defaultwert 10.0 Messzeit 0.1 Sekunden 1.0 Sekunden Sekunden Anzeigen- unterlauf Anzeigen- Überlauf Allgemeine Geräteparameter Parameter Auswahlmöglichkeit Defaultwert Anzeigezeit 0,1 Sekunde 10 Sekunden 1 Sekunde Wert runden kein runden 5er Schritte 10er Schritte 50er Schritte kein runden Default- aktueller aktueller...

  • Seite 26: Sicherheitsparameter

    5. Werkseinstellungen Sicherheitsparameter Parameter Auswahlmöglichkeit Defaultwert Usercode Administrator- code Analogaus- Wertebereich Alle Alle gangslevel & Quelle Parameter Parameter nicht änderbar Wertebereich Wertebereich Alle Alle & Quelle Parameter Parameter Alarm-Level nicht änderbar Grenzwert Analogausgangsparameter Parameter Auswahlmöglichkeit Defaultwert Source aktueller Minimum Maximum Hold aktueller Messwert...
  • Seite 27 5. Werkseinstellungen Relaisfunktionen Parameter Auswahlmöglichkeit Defaultwert Relaisfunktion bei Alarm 1 bei Alarm 4 bei Alarm 1 nicht Alarm 1 nicht Alarm 4 über Logik abgefallen angezogen Logik Relais 1 aktiv wenn aktiv wenn aktiv aktiv aktiv wenn mind. 1 Alarm kein Alarm mind.

  • Seite 28: Alarmparameter

    5. Werkseinstellungen Alarmparameter Parameter Auswahlmöglichkeit Defaultwert Alarmsource 1 aktueller minimaler maximaler Hold aktueller Messwert Messwert Messwert Messwert Grenzwert 1 Hysterese 1 Funktion 1 Unterschreiten Überschreiten Überschreiten Aktivierungs- keine 100 Sekunden keine verzögerung 1 Deaktivierungs- keine 100 Sekunden keine verzögerung 1 Parameter Auswahlmöglichkeit Defaultwert...
  • Seite 29 5. Werkseinstellungen Parameter Auswahlmöglichkeit Defaultwert Aktivierungs- verzögerung 2 keine 100 Sekunden keine Deaktivierungs- verzögerung 2 keine 100 Sekunden keine Parameter Auswahlmöglichkeit Defaultwert Alarmsource 3 aktueller minimaler maximaler Hold aktueller Messwert Messwert Messwert Messwert Grenzwert 3 Hysterese 3 Funktion 3 Unterschreiten Überschreiten Überschreiten Aktivierungs-...

  • Seite 30: Reset Auf Defaultwerte

    5. Werkseinstellungen Parameter Auswahlmöglichkeit Defaultwert Alarmsource 4 aktueller minimaler maximaler Hold aktueller Messwert Messwert Messwert Messwert Grenzwert 4 Hysterese 4 Funktion 4 Unterschreiten Überschreiten Überschreiten Aktivierungs- keine 100 Sekunden keine verzögerung 4 Deaktivierungs- keine 100 Sekunden keine verzögerung 4 5.2. Reset auf Defaultwerte Um das Gerät in einen definierten Grundzustand zu versetzen, besteht die Möglichkeit, einen Reset auf die Defaultwerte durchzuführen.

  • Seite 31: Technische Daten

    6. Technische Daten 6. Technische Daten Gehäuse Abmessungen 96x48x70 mm (BxHxT) 96x48x89 mm (BxHxT) einschließlich Steckklemme Einbauausschnitt 92,0 +0,8 x 45,0 +0,6 Wandstärke bis 15 mm Befestigung Schraubelemente Material PC Polycarbonat, schwarz, UL94V-0 Dichtungsmaterial EPDM, 65 Shore, schwarz Schutzart Standard IP65 (Front), IP00 (Rückseite) Gewicht ca.
  • Seite 32 6. Technische Daten Ausgang Analogausgang 0/4-20 mA oder 0-10 VDC 16 Bit umschaltbar Schaltausgänge Relais mit Wechselkontakt 250 VAC / 5 AAC; 30 VDC / 5 ADC Schaltspiele 30 x 10 bei 5 AAC, 5 ADC ohmsche Last 10 x 10 mechanisch Trennung gem.

  • Seite 33: Sicherheitshinweise

    7. Sicherheitshinweise 7. Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise und die Montage Kapitel 1 vor der Installation durch und bewahren Sie diese Anleitung als künftige Referenz auf. Bestimmungsgemäße Verwendung Der MD-201 ist für die Auswertung und Anzeige von Thermoelement-Signalen bestimmt. Bei nicht bestimmungsgemäßer Verwendung oder Bedienung kann es zu Personen- und oder Sachschäden kommen.
  • Seite 34 7. Sicherheitshinweise • Das Gerät ist nicht für die Installation in explosionsgefährdeten Bereichen geeignet. • Ein vom Anschlussplan abweichender elektrischer Anschluss kann zu Gefahren für Personen und Zerstörung des Gerätes führen. • Der Klemmenbereich Geräte zählt Servicebereich. Hier sind elektrostatische Entladungen zu vermeiden. Im Klemmenbereich können durch hohe Spannungen gefährliche Körperströme auftreten, weshalb erhöhte Vorsicht geboten ist.

  • Seite 35: Fehlerbehebung

    8. Fehlerbehebung 8. Fehlerbehebung Fehlerbeschreibung Maßnahmen Das Gerät zeigt einen permanenten • Der Eingang hat einen sehr großen Messwert, Überlauf an. überprüfen Sie die Messstrecke. • Der Eingang ist offen Das Gerät zeigt einen permanenten • Der Eingang hat einen sehr kleinen Messwert, Unterlauf an.
