A
B

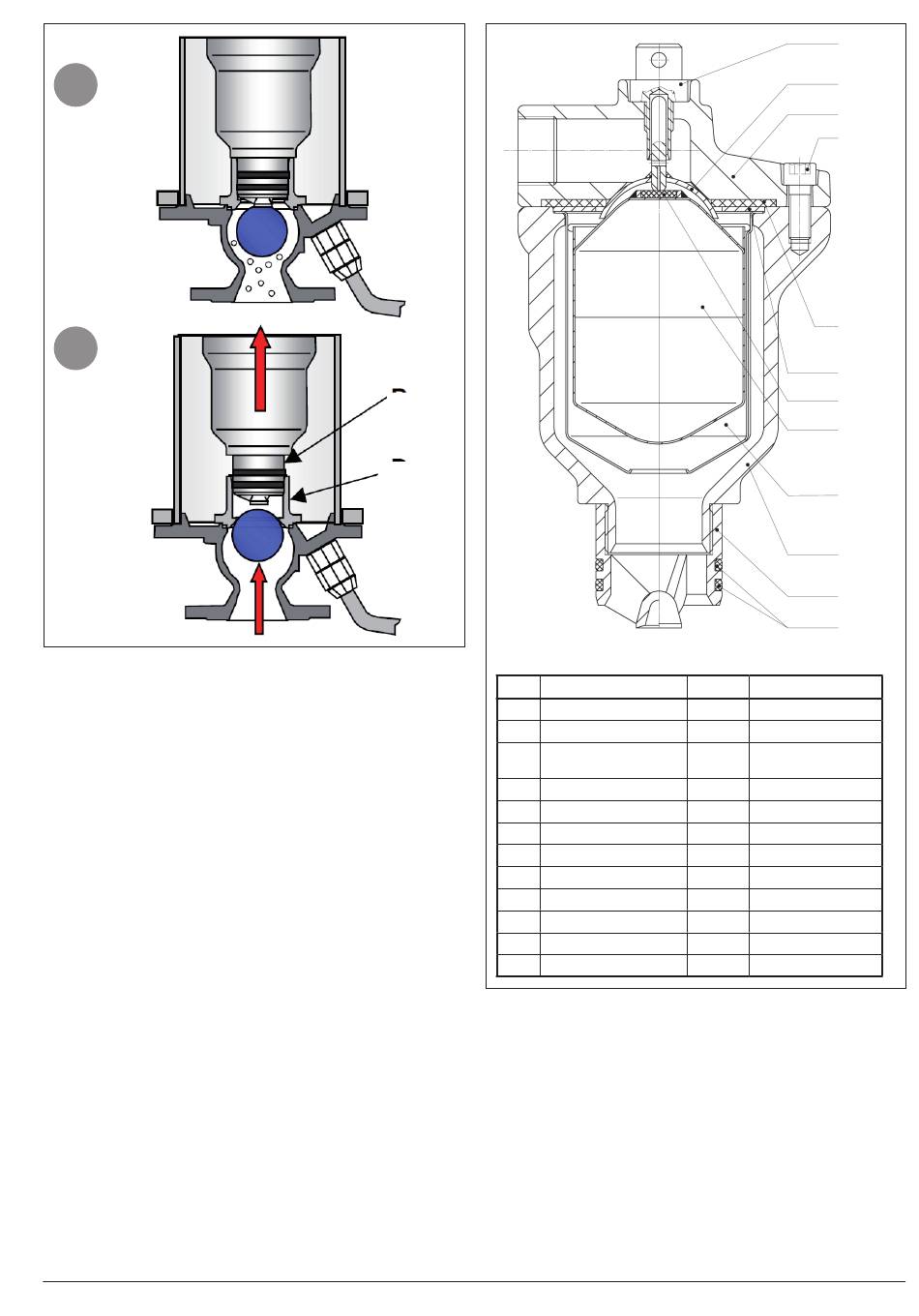

Bild 10: Automatische Absperrung
6.5 Wartungsarbeiten und Teilewechsel VAG
DUOJET ® Be- und Entlüftungsventil
Wartungsmaßnahmen sind:
• säubern
• Ablagerungen beseitigen
• Korrosionsschutz auffrischen (wenn notwendig)
• Dichtungswechsel (wenn notwendig)
• Wechsel Betriebsentlüftung (wenn notwendig)
Prüfung sollte erfolgen auf:
• Beschädigungen und Korrosion
• Beweglichkeit des Schwimmers der Absperrglocke
• Dichtheit
• Funktion
• Durchgangsfreiheit der Düsen
• Sichtbare Ablagerungen an Schwimmkörpern und Führungs-
elementen
6.5.1 Konstruktion VAG DUOJET
Entlüftungsventil
Die Konstruktionsansicht in Bild 11 dient als Teileübersicht für die
nachfolgenden Beschreibungen der Arbeitsschritte. Ersatzteile
mit zugehörigen Teilenummern und Ersatzteilsets entnehmen Sie
bitte aus unserer Unterlage VAG KAT-E 1912.
Druckstück
Dichtbuchse
Pos. Benennung
1
2
3.1
3.2
4
5
6
7
8
9
13
14
Bild 11: Konstruktion
6.5.2 Empfehlung für Teilewechsel
Alle Teile sind nach Bedarf zu wechseln. Das Zeitintervall orientiert
sich dabei an den Betriebsbedingungen.
Für die Dichtungen (Teile 3.2 und 8) empfiehlt sich ein Wechsel
alle 5 Jahre.
® Be- und

6.5.3 Austausch der Dichtungen (3.2 und 8)

• Zylinderschrauben (9) über Kreuz lösen
Stück
Gehäuse 1
Deckel 1
Schwimmer 1
Dichtung 1
Schale 1
Absperrglocke 1
Führungsschraube 1
Stützscheibe 1
Flachdichtung 1
Zylinderschraube 1
Druckstück 1
O-Ring 1
VAG Betriebs- und Wartungsanleitung • 8
6
5
2
9
8
7
3.2
3.1
4
1
13
14
Material
EN-JS 1030
EN-JS 1030
DN 50 Kunststoff /
DN 80 Edelstahl 1.4571
EPDM
1.4541
1.4541
1.4305
1.4541
EPDM
A4-70
Rotguß
NBR
