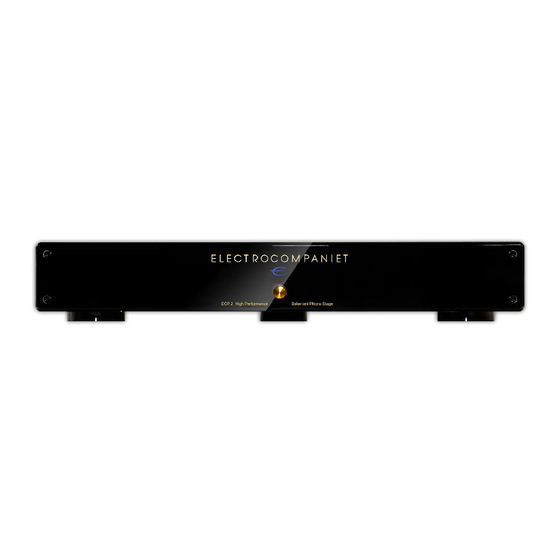

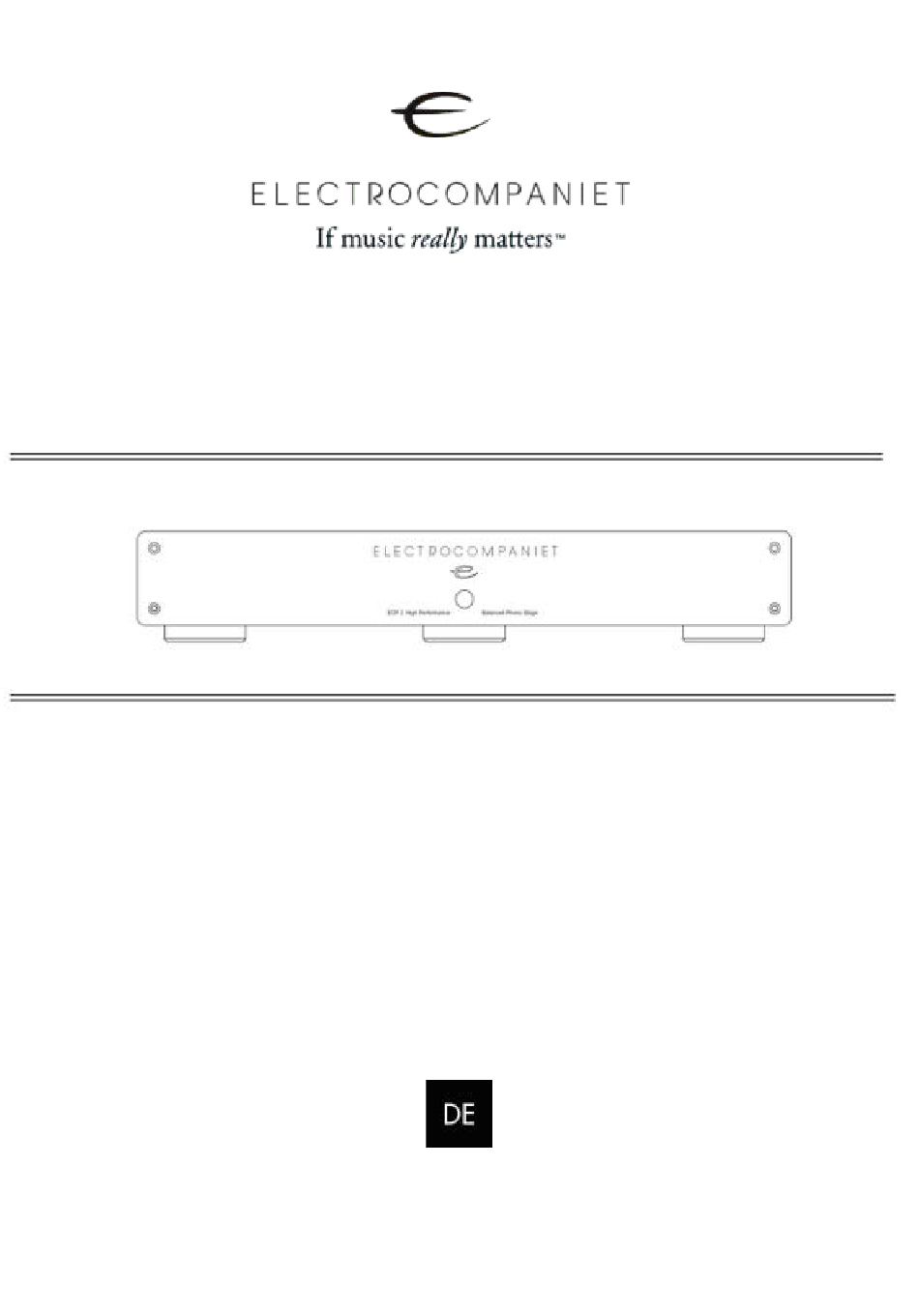

- Seite 1 ECP 2 High End Phono-Vorverstärker mit symmetrischen Ausgängen Bedienungsanleitung Version 1.0 DEUTSCH...
- Seite 2 Willkommen in der Klangwelt von Electrocompaniet! Wir danken Ihnen sehr herzlich, daß Sie sich für ein High End-Produkt von Electrocompaniet entschieden haben. Bei Electrocompaniet arbeiten wir unablässig daran, Audio-Geräte zu entwickeln, welche die Fähigkeit besitzen, die einzigartige Erfahrung eines Konzertbesuchs in Ihr Zuhause zu übertragen.
-
Seite 3: Vorsichtsmaßnahmen
Batterien niemals direktem Sonnenlicht aus. Vermeiden Sie eine Nutzung in der Nähe von Heizkörpern oder anderen, Hitze erzeugenden Geräten. • Wenn Sie den ECP 2 aus einer kalten in eine warme Umgebung transportieren (oder umgekehrt), kann es zur Bildung von Kondenswasser kommen. In diesem Fall arbeitet der ECP 2 nicht sachgerecht. Dann schalten Sie das Gerät vor der Nutzung bitte erst für 1 - 2 Stunden an, um ein Verdampfen der Flüssigkeit... - Seite 4 Aufgrund des technischen Designs der Cinch-Buchsen wird ein starker elektrischer Impuls ausgelöst, sobald ein Stecker eingeführt wird. Der Anschluss oder das Entfernen von Geräten während des Betriebs des ECP 2 kann zu schweren Schäden am ECP 2, an Lautsprechern als auch Verstärkern führen. Vermeiden von Störgeräuschen Der ECP 2 enthält empfindliche Schaltungen, die sehr sensibel auf magnetische Streufelder reagieren.
-
Seite 5: Anschlüsse Auf Der Rückseite
Vorderseite 1. Strom-Netz-Schalter 2. Strom-Netz-Anzeige Anschlüsse auf der Rückseite Anschluss Bezeichnung Anwendung Anschlussart / Kabel 1 Erdungsklemme (Ground) Erdungskabel 2 DIP Schalter Reihe - rechter Anpassung des Phono- Kanal Vorverstärkers 3 Cinch-Eingänge (RCA) - Verbindung zum Cinch (RCA) / 75 Ohm linker/rechter Kanal Plattenspieler Koaxial-Kabel... -
Seite 6: Unsymmetrischer Cinch-Eingang (Rca) Und Erdungsklemme (Gnd)
Bitte lesen Sie diese Seite aufmerksam durch und beachten die erläuternden Illustrationen auf der Seite 5. Unsymmetrischer Cinch-Eingang (RCA) und Erdungsklemme (GND) Der unsymmetrische Cinch-Eingang (RCA) dient dazu, den ECP 2 über das interne Tonarm-Kabel und fest installierten oder auswechselbaren Cinch-Kabeln mit dem Phono-Tonabnehmer-System zu verbinden. Stellen Sie sicher, dass hierfür ein hochwertiges geschirmtes Verbindungskabel verwendet wird. -
Seite 7: Einstellungen Für Beste Wiedergabequalität
Rückseite nach vorne zu betreiben, um einfachen und schnellen Zugang zur jeweiligen DIP-Schalter- Reihe zu haben. Falls sich der ECP 2 in einem Rack befindet, drehen Sie das Gerät einfach einmal um 180 Grad, damit die Rückseite des ECP 2 von der Vorderseite des Racks zu sehen und zu bedienen ist. - Seite 8 Output Moving Coil-Systeme mit extrem geringen Ausgangsspannungen von 0,05 mV und demgegenüber High Output Magnet-Tonabnehmer mit bis zu 10,00 mV Ausgangsspannung. Der ECP 2 kann solche extremen Anforderungen verarbeiten - und sämtliche dazwischen liegenden. Bei Tonabnehmer-Systemen mit besonders geringen Ausgangsspannungen besteht nur die Notwendigkeit, den Lautstärkeregler Ihres Verstärkers etwas mehr aufzudrehen.
- Seite 9 Tonabnehmer-System oder dem Phono-Vorverstärker zu verursachen. Übernehmen Sie die Einstellungen, die Ihren Vorstellungen am besten entsprechen. Der Eingangswiderstand des ECP 2-Vorverstärkers wird durch die Position der sechs DIP-Schalter mit der Überschrift RL (Nummer 4-5-6-7-8-9) auf der Rückseite des Gerätes bestimmt. Durch diese sechs DIP-Schalter - und sechs feste Widerstandswerte - erhalten Sie eine Vielzahl an unterschiedlichen Einstellungen.
- Seite 10 Widerstand DIP Schalter 4 DIP Schalter DIP Schalter DIP Schalter DIP Schalter DIP Schalter Ω (Ohm) (2K7 Ω) 5 (H/L) 6 (47 Ω) 7 (100 Ω) 8 (220 Ω) 9 (470 Ω) 47.000 — — 2.553 — — — — —...
- Seite 11 (MM), Moving Iron (MI), Moving Micro Cross (MMC) und Moving Coil (MC). Dennoch klingen manche Tonabnehmer-Systeme - insbesondere MC-Tonabnehmer mit hoher Ausgangsspannung (High Output) und MMC-Systeme - besser mit einem geringeren Eingangswiderstand. Aufgrund dessen ist der ECP 2 mit einer zusätzlich wählbaren 2,5 kOhm-Option beim MM-Eingang ausgestattet.
-
Seite 12: Betrieb Des Ecp 2-Phono-Vorverstärkers
Drücken Sie zum Einschalten den Knopf Power (Power button = Strom-Netz-Schalter) auf der Frontplatte des Geräts. Die blaue Betriebsleuchte (Power indicator = Strom-Netz-Anzeige) mit Electrocompaniet-E-Logo leuchtet zur Bestätigung der Inbetriebnahme. Zum Ausschalten drücken Sie den Knopf Power (Power button) ein weiteres Mal. -
Seite 13: Technische Daten Ecp
Technische Daten ECP 2 Die folgenden technischen Daten wurden bei zufällig ausgewählten Produkten im Test ermittelt und sind als Durchschnittswert zu betrachten. Alle Messungen erfolgten bei 120V / 240V // 50Hz / 60Hz. Pegel (Gain) bei 1 kHz Cinch (RCA) Ausgang…………….…………. Variabel einstellbar von 39.8 - 71.4 dB Pegel (Gain) bei 1 kHz Symmetrisch (XLR) Ausgang………….………... -
Seite 14: Registrierung Des Produkts
Registrierung des Produkts Bitte registrieren Sie Ihr Produkt bei Electrocompaniet. Durch die Registrierung ist sichergestellt, dass Sie wichtige Informationen über das Produkt erhalten können. Zum Beispiel eine Benachrichtigung, falls neue Firmware verfügbar wird. Bitte besuchen Sie folgende Website: http://members.electrocompaniet.no und klicken auf „register now“. - Seite 16 Es befinden sich keine vom Nutzer selbst zu reparierenden Teile innerhalb des Geräts. Überlassen Sie den Service stets geschultem Personal. Eine Garantie verliert ihre Gültigkeit, wenn das Produkt von nicht-autorisiertem Personal bearbeitet worden ist. Wenden Sie sich ausschließlich an eine autorisierte Electrocompaniet Service-Werkstatt. Made in Norway www.electrocompaniet.no...
