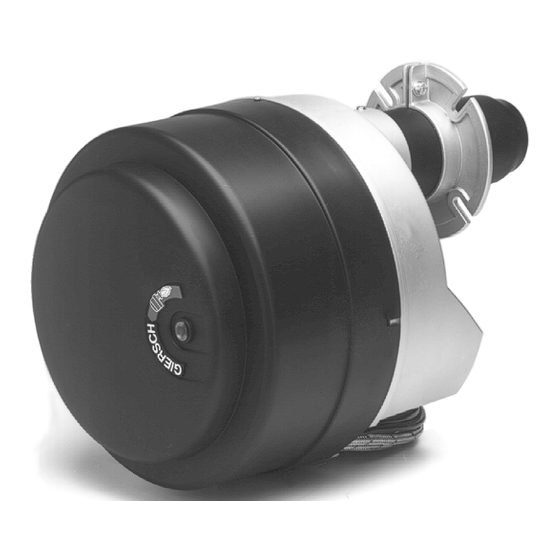

- Seite 1 Technische Information • Montageanweisung R20(-V)(-L)-BI Nox Ausgabe Juni 2011 Öl Techn. Änderungen im Sinne der Produktverbesserung vorbehalten!
- Seite 2 Notizen Technische Daten Arbeitsfeld Kesselanschlußmaße Brennerbaumaße Allgemeine Hinweise Sicherheitshinweise GlERSCH-Ölbrenner R20-BI Nox sind Für die Erstellung und den Betrieb der Schlüssel für Kurzbezeichnung: das Ergebnis jahrzehntelanger Erfah- Anlage sind die Regeln der Technik = mit Betriebsstundenzähler rung und intensiver Entwicklungsar- sowie die bauaufsichtlichen und ge- = mit Luftabschlußklappe...
- Seite 3 Montage Flansch und Brenner montieren Flansch und Brenner montieren Elektroanschluß herstellen • Schiebeflansch und Dichtung lose auf die Kesseltür • Elektroanschluß im beigefügten Steckerteil nach Ver- montieren. drahtungsplan vornehmen. • Brenner einschieben. • ÖRTLICHE VORSCHRIFTEN BEACHTEN! • Anzugreihenfolge der Schrauben beachten. •...
- Seite 4 Montage Ölpumpe Ölpumpe Einstrangsystem Der Pumpendruck kann für die jeweilige Leistung einge- stellt werden (s. Einstelltabelle S. 14). Hierzu: • Verschlußstopfen 4 herausdrehen • Manometer einschrauben und Pumpendruck mit Regu- lierschraube 6 einstellen. Die in der Einstelltabelle angegebenen Pumpendrücke sind nur Anhaltswerte und können ggf.
-
Seite 5: Funktion
Funktion Funktionskontrolle Steuergerät -Flammenüberwachung Funktionskontrolle Steuergerät -Flammenüberwachung Anlauf mit Flammenbildung Nach der Inbetriebnahme und nach einer Wartung des Ventilator Brenners sind folgende Kontrollen durchzuführen: Zündung 1. Wiederanlauf mit abgedecktem Flammenwächter: Magnetventil Das Steuergerät muß nach Ablauf der Sicherheitszeit auf Störung gehen. Flammenwächter 2. -
Seite 6: Einstellung Der Luftmenge (Maß "A")
Inbetriebnahme Düsenauswahl Düsenauswahl Einstellung der Luftmenge (Maß „A“) Die angegebenen Öldurchsätze der Einstelltabelle (S. 14) Das Maß ’A’ (s. Einstelltabelle S. 14) dient als Orientie- beziehen sich auf eine Viskosität von ca. 4,8 cSt bei Heizöl rungshilfe zur Brennereinstellung. mit ca. 20° C. Das Maß “A” bezieht sich auf eine Höh e von Maß... -
Seite 7: Ausführung
Zulässiger Druck: < 25 bar Meßgenauigkeit: ± 2,5% Anzeigeerhaltung nach Netzabschaltung ca. 24 h Mit Giersch- Sparautomatik: Ohne Sparautomatik: Anzeige erlischt, alle Werte bleiben jedoch erhalten und Der Kessel bleibt zwischen den Auf- Kaltluft kühlt den Kesselraum aus. heizperioden warm! können nach Netzeinschaltung wieder abgefragt werden. - Seite 8 Ausführung Ausführung - OC (mit Oil-Control) Folgende Funktionen können angezeigt werden: Nach einer Veränderung der Brennerleistung (Düsenwech- sel, Änderung des Pumpendrucks etc.) muß der Sollwert wie oben angegeben, neu bestimmt werden. Der alte Soll- 7-Segment Modus Funktion Einheit wert wird dabei überschrieben. anzeige Service Funktion Momentan-...
-
Seite 9: Service-Hinweise
Service-Hinweise Zuordnung Kessel-Brenner Zuordnung Kessel-Brenner Grenzwerte für die Abgasverluste % Nennwärme- Für eine emissionsarme und energiesparende Verbren- leistung in nung ist eine exakte Zuordnung Kessel – Brenner notwen- Kilowatt 1.10.1988, 31.12.1982 1.1.1983 1.1.1998 dig. Hierzu wird dem Kessel ein Brenner nach den in dem in errichtet errichtet... -
Seite 10: Explosionszeichnung Und Stückliste
Service-Hinweise Explosionszeichnung und Stückliste R20(-V)(-L)-BI Nox Explosionszeichnung und Stückliste R20(-V)(-L)-BI Nox Position Benennung Art.-Nr. Stauscheibe mit Halter und Zwillingselektrode 47-90-21827 Zwillingselektrode 37-50-24072 Düse auf Anfrage Zündkabel 640 mm lang 47-50-26741 Düsenstock mit Ölvorwärmer und Kabel 52-90-21342 Ventilatorrad ø146 x 62 mm 32-90-10139 Steuergerät-Unterteil 31-90-22807... - Seite 11 Service-Hinweise Schaltpläne Schaltpläne Kesselregelung Brenner Kesselregelung Brenner R20-L Seite 11...
- Seite 12 Service-Hinweise Schaltpläne Schaltpläne Kesselregelung Brenner R20-V Kesselregelung Brenner R20-V-L Seite 12...
- Seite 13 Service-Hinweise Legende Legende Schlaufklemme A P11 ext. Betriebsstundenzähler Schlaufklemme B P21Betriebsstundenzähler (Option) Flammenwächter Q1 Heizungshauptschalter Vorwärmer Q2 Sicherheitsschalter bl = blau Stellantrieb Luftabschluß S1 Steuergerät br = braun F11 ext. Betriebslampe S9 OC / Oil-Control ge = gelb F21 ext. Temp.-Regler T3 Zündtransformator gr = grau Sicherheits-Temperaturbegrenzer...
-
Seite 14: Konformitätsbescheinigung
Brennerleistung 35 kW Fluidics 0,65 gph/60°HF Brennerleistung 69 kW Fluidics 1,35 gph/60°H Brennerleistung 89 kW Fluidics 1,50 gph/60°H Konformitätsbescheinigung Wir erklären, daß die Ölgebläsebrenner GIERSCH R20 die grundlegenden Anforderungen folgender Richtlinien erfül- len: • „Elektromagnetische Verträglichkeit“ gemäß Richtlinie 2004/108/EG •... - Seite 15 Notizen Seite 15...
-
