Das TLT 06
Digital
sollte nur im
spannungslosen Zustand installiert
werden.
Die Module werden zunächst im
Modulträgerrahmen, Briefkastenanlage
oder Säule montiert.
Die einzelnen Klingeltaster können
danach verdrahtet werden ( s. Skizze
rechts ). Das Verbindungskabel zwischen
TLT 06
und Klingeltaster verläuft
Digital
von der Stiftleiste zu den benötigten
Klingeltastern. Auf richtige Belegung der
Adern ist zu achten. Die gemeinsame
Ader aller Klingeltaster ist rot.
Anschließend wird die Spannungs-
versorgung zum Trafo und die
Verbindung zu einem
analogen
Anschluss
der Telefonanlage hergestellt.
Bei der ersten Inbetriebnahme werden
die Kapazitäten aufgeladen, Beeptöne
sind an der Türstation zu hören. Dieser
Vorgang kann bis zu 3 Minuten dauern,
und ist von der verwendeten TK-Anlage
abhängig. Nach der ersten Initialisierung
kann programmiert werden.
Funktion
Nach Betätigung einer Klingeltaste
(mind. 0,5 Sek.)
wird die abgespeicherte
Rufnummer mit Tonwahl / MFV gewählt.
Nach Abheben des gerufenen Apparates
besteht Sprechverbindung.
Anwahl wird ein Time-Out gestartet,
welches nach Ablauf der eingestellten
Belegtzeit (10 - 199 Sekunden) die
Verbindung abbricht.
Während einer Verbindung kann über
die Tasten-Kombination (##) der
Türöffner
, oder mit (#*) ein
relais
für 3 Sekunden betätigt werden.
Mit Betätigen der
*
Taste wird die
Verbindung sofort beendet
Wird der Hörer dagegen direkt aufgelegt,
trennt die Station erst nach einer Time-
Out Phase
die Verbindung
(abhängig von
der eingestellten Belegtzeit).
Zusatzläutewerk
Der Anschluss einer Zusatzglocke ist
direkt über die Ruftasten möglich. Bei
großen Läutewerken sollte ein
Zwischenrelais eingesetzt werden, um
Beschädigungen durch Spannungsspitzen
zu vermeiden.
Das Betätigen des Türöffners und
Schaltrelais oder das Abrufen anderer
Funktionen von außen mittels eines
Tonwahl-Handsenders ist
ausgeschlossen.
a/b-
Mit der
Zusatz-
.
a
b
0V
0V
12V
12V
TK
TK
SK
TLT06 Digital
SK
654321

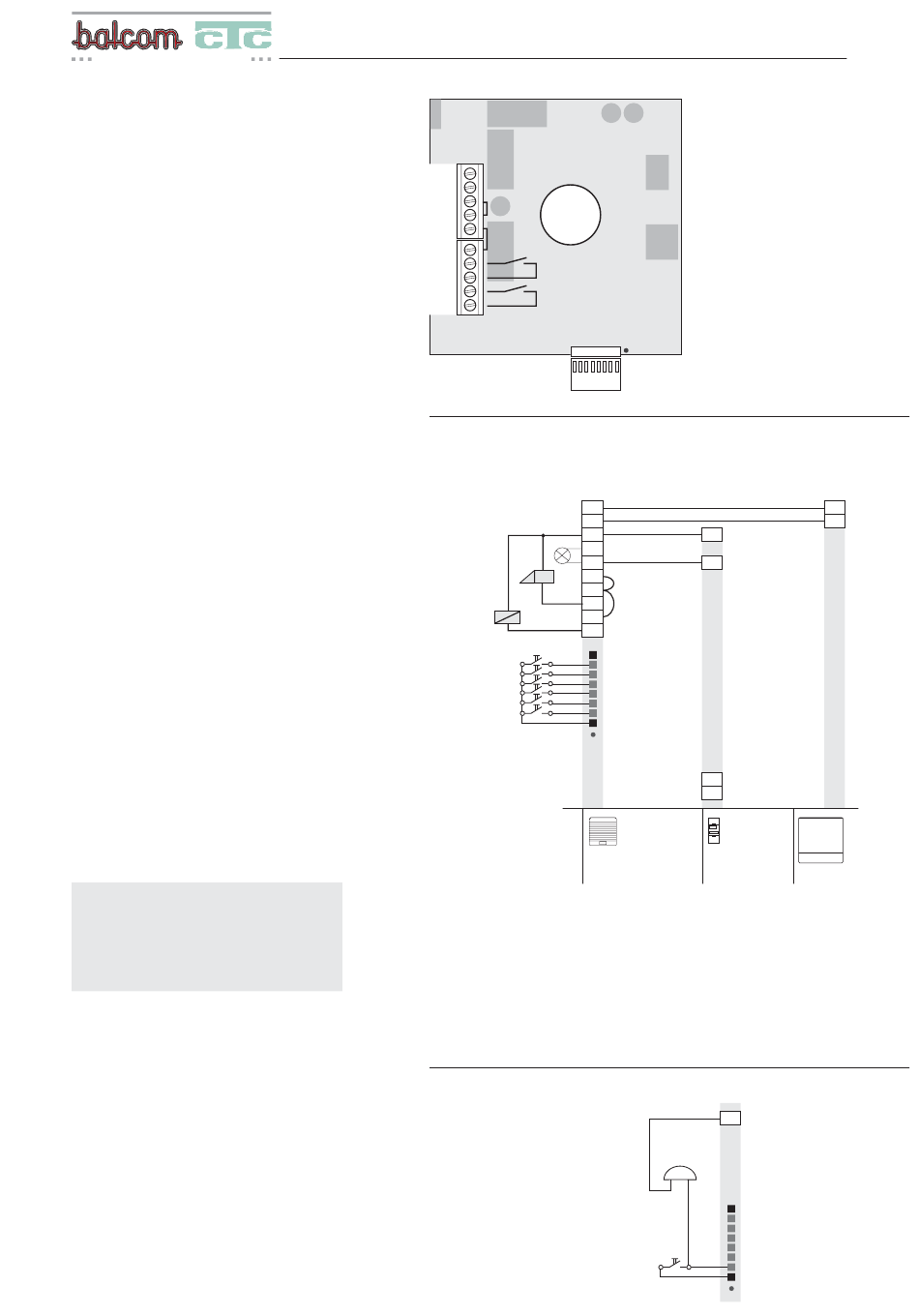

Anschlussplan
a
b
0V
Beleuchtung
0V
(optional)
12V
Türöffner
12V
(optional)
TK
TK
Schaltrelais
SK
(optional)
SK
Klingeltaster
Türstation
TLT 06 Digital
Achtung - Spannungsversorgung!
Verwenden Sie möglichst den NT 800 (VT12) Klingeltransformator
mit 12V Wechselspannungs-Anschluß. Die hier anliegende
Leerlaufspannung von
15-17 V ist für den Betrieb zwingend nötig.
Unterversorgung führt zu Fehlfunktionen.
Zusätzliches Läutewerk
Anschlußplan
Farbkennzeichnung:
Rot
Schwarz
Lila
Blau
Grün
Gelb
Weiss
Rot
Klingeltaster-
Anschluß
0V
12V
6
5
4
3
2
1
N
230V~
L
Trafo / 12V AC
NT 800 (VT12)
0V
Läutewerk
12V/1A
~
6
5
4
3
2
1
12V
Ruftaste 1
Ruftaste 2
Ruftaste 3
Ruftaste 4
Ruftaste 5
Ruftaste 6
12 V
a
b
TK-Anlage
