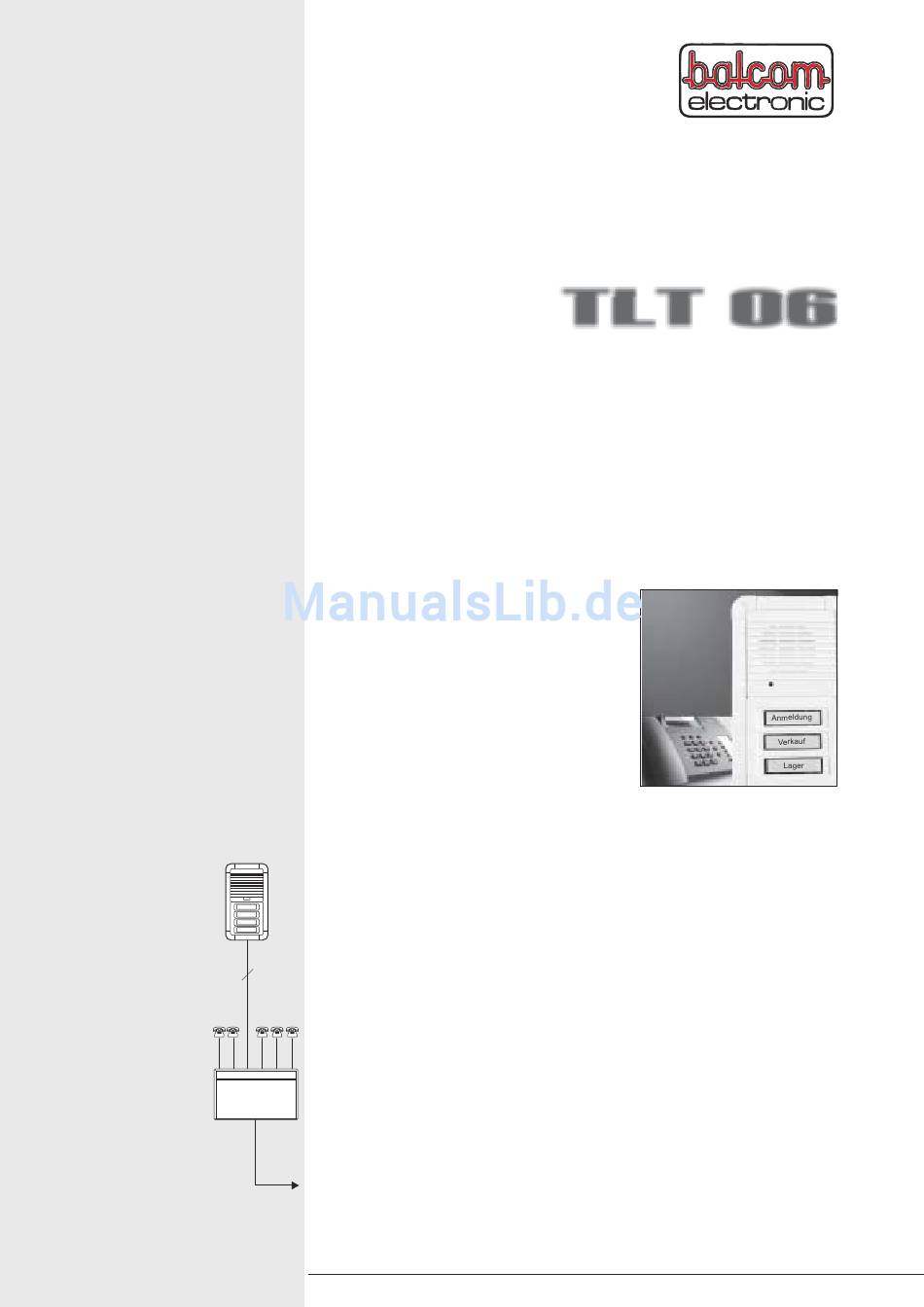

Das Tür-Freisprechmodul zum direkten Anschluß an die Telefon-Nebenstellenanlage Türstation mit TLT 06 Das TLT 06 ist als Einzelmodul oder Telefon- als komplette Türstation mit bis zu Nebenstellenanlage 6 Klingeltastern verfügbar. ISDN oder Analog Es wird an eine TK-Anlage angeschlossen und ermöglicht eine Sprechverbindung zwischen...
Seite 2
Anschlußplan Installation Das TLT 06 sollte nur im spannungslosen Anschluß Türsprechgitter Zustand installiert werden. LINE = a/b Nebenstelle DOOR = Türöffnerschalter Die Module werden zunächst mittels Einstellung Halterastrahmen im Modulträgerrahmen, Lautstärke Anschluß Briefkastenanlage oder Säule montiert. Lautsprecher Klingeltaster Die einzelnen Klingeltaster können...
Seite 3
Falls die Quittierungston-Folge nach dem Auflegen an der Türstation zu lang ist, kann wie folgt Abhilfe geschaffen werden. Vor dem Auflegen die (*) Taste drücken. Das TLT 06 beendet die Verbindung (Manueller Verbindungsabbruch) ohne das an der Tür mehrere Quittierungstöne zu hören sind.
Seite 4
Eine Beispielvorgabe soll den Programmiervorgang verdeutlichen. Rufnummer der Türstation wählen Folgende Situation wird angenommen. und Verbindung abwarten. Das TLT 06 wird an den Anschluß einer Pin-Code wählen Nebenstellenanlage mit der Rufnummer (2, 2, 2, 2 Werkseinstellung angeschlossen. Von der Tür aus sollen über die Klingeltaster drei...
