hager WHT390 Montageanleitung

WHT390
£ ¢
Mécanisme 2, 4, 6 entrées KNX
radio à pile kallysto
tebis
TP
/
Montage
Montage en saillie
Plaque de fixation
Ref. WHT0999
Montage sur boîte
Œ
*
Etrier de fixation Support plastique
Ref. WH109902E Ref. WHT0998
Changement de la pile
1
WHT920. WHT940.
Bus
RF
230V~
30 V
Œ  Ž
Plaque de recouvrement Intercadre Mécanisme
Ref. WH2092020.Z Ref. WHT99.. Ref. WHT390

*
Description
B
WHT390
WHT390
1
3
WHT960.
TX100
1-5,2-6
1,2,5,6
1→ 6
5
V
B
Boutons poussoirs 1 à 6
S
Sélecteur
V
Voyant d'orientation
Fixation en saillie
 
Touches
Ref. WHT9...
Montage en combinaison
Produits radio
Produit radio et
filaire
Utilisable partout en Europe
Par la présente hager Controls déclare que l'appareil
Mécanisme 2, 4, 6 entrées KNX radio à pile kallysto est
conforme aux exigences essentielles et aux autres disposi-
tions pertinentes de la directive 1999/5/CE.
La déclaration CE peut être consultée sur le site :
www.hagergroup.net
Utilisation du sélecteur
Utilisation en poussoir 2 entrées (2 touches)
2
4
2x
4x S
6x
6
Les boutons actifs sont 1 et 5 (touche 1)
et 2 et 6 (touche 2)
Utilisation en poussoir 4 entrées (4 touches)
Les boutons actifs sont
1 (touche 1), 5 (touche 3)
2 (touche 2), 6 (touche 4)
Utilisation en poussoir 6 entrées (6 touches)
WHT390
WHT390
WHT390
Tous les boutons sont actifs (1 à 6).
WHT3....
Caractéristiques techniques
Alimentation : 1x CR 2430 3,0 V
Durée de vie approximative de la pile :
Fréquence d'émission : 868,3 MHz
Rapport cyclique d'émission :
Dimensions L x l x h : 45 x 45 x 7 mm
Indice de protection :
Température de fonctionnement : 0 °C —> + 45 °C
Température de stockage : -20 °C —> + 70 °C
Attention :
- Appareil à installer uniquement par un
installateur électricien.
- Ne pas installer ce module à l'extérieur
du bâtiment.
- Respecter les règles d'installation TBTS.
Présentation du produit

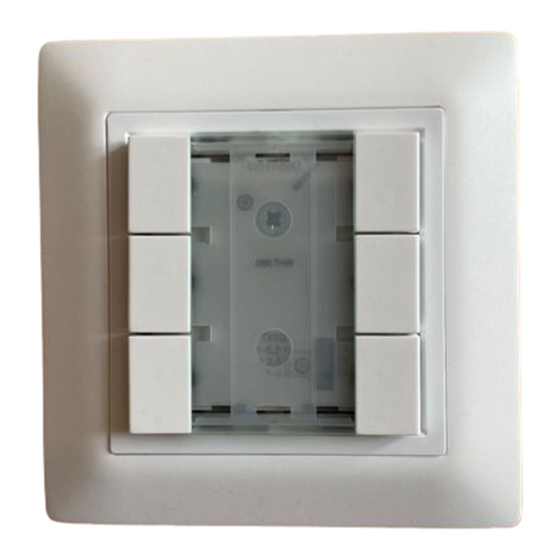

Le mécanisme WHT390 est un émetteur universel qui
permet de piloter des modules de sortie tebis.
Il fait partie du système tebis.
Il permet de transmettre, via radio EIB/KNX, des
commandes d'éclairage, chauffage, volets et scènes.
Ce produit communique par radio fréquence en
unidirectionnel.
Ce mécanisme s'utilise avec les touches WHT920.,
WHT940., WHT960. et s'associe aux plaques de
recouvrement kallysto.
Fonctions
2, 4 ou 6 entrées indépendantes.
●
Le sélecteur manuel situé en face avant du produit
permet de choisir le nombre de boutons
fonctionnels (2, 4 ou 6).
Alimentation par pile.
●
● Porte étiquette pour repérer les circuits
commandés.
● 1 voyant témoin (bas) permet de signaliser
l'émission radio.
Configuration
Il est nécessaire de choisir la position du sélecteur
avant la configuration.
Configuration E-mode (via TX100):
●
- placer le sélecteur à l'aide d'un tournevis sur
2x, 4x ou 6x selon le nombre d'entrées choisi,
- utiliser le TX100 V.1.9.0 ou supérieure :
description détaillée dans la notice livrée avec le
configurateur.
● Signalisation (mode usine):
- sélecteur placé sur 2x ou position intermédiaire:
le voyant d'orientation est éteint.
- sélecteur placé sur 4x, 6x : le voyant
d'orientation est allumé.
Montage
3 types de montage sont possibles :
Œ
*
- clipsé dans l'étrier de fixation puis par vis
sur une boite d'encastrement standard
- sur un boîtier apparent haut (54 mm, ref.
WH21....00Q) ou bas (39mm, ref. WH21....00N)
- collé en utilisant l'adhésif double face fourni.
Le montage sur une cloison métallique peut
dégrader les performances du produit.
Le mécanisme peut être monté horizontalement ou
verticalement selon les applications commandées.
Le démontage du mécanisme s'effectue en insérant
un tournevis dans les languettes prévues à cet effet.
Montage en combinaison
2 types de montage sont possibles:
- uniquement des produits radio:
il suffit de casser la partie sécable d'une des
plaques de fixation (voir schéma)
- produit radio et produit filaire:
il suffit de casser la partie sécable de la plaque
de fixation du produit radio (voir schéma).
Signalisation du voyant témoin
V
Après un appui sur une des touches, le mécanisme
indique :
● Par un allumage bref que l'ordre a été pris en
compte.
Par un clignotement pendant 1s qu'il n'est pas
●
configuré.
Avec un clignotement rapide pendant 2 s ou
●
aucun allumage : l'ordre est pris en compte mais
le niveau de la pile est faible, il est nécessaire de
la changer au plus vite.
Changement de la pile
A. Démonter les touches à l'aide d'un tournevis,
B. Dévisser le mécanisme à l'aide d'un tournevis.
C. Retirer la pile, puis insérer la nouvelle pile en
respectant la polarité.
D. Visser le mécanisme.
5 ans
E. Monter les touches et le verre.
Lors de la première utilisation, il suffit de tirer sur la
1 %
languette de protection pour activer le produit.
Protection chantier
IP 20
La protection plastique est livrée montée avec
chaque mécanisme pour le protéger lors de
travaux de peinture, etc.
Les boutons poussoirs restent accessibles et
utilisables.
6T 7247.c
