Auvisio ZX-1590-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser PC-Stereo-Soundbar. Diese
komplett ausgestattete, tragbare Soundbar erzeugt überall einen
außerordentlich kraftvollen, raumfüllenden Stereo-Sound. Die
Soundbar lässt sich leicht mit Ihrem Mobilgerät koppeln.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie die PC-Stereo-Soundbar optimal einsetzen können.
Lieferumfang

PC-Stereo-Soundbar

Bedienungsanleitung
Zusätzlich benötigt:

USB-Netzteil oder Computer zur Stromversorgung
Technische Daten
Stromversorgung 5 V DC (USB)
Ausgangsleistung 2 x 5 W
Bluetooth-Version 2.1
Frequenzbereich 2.400-2.483 MHz
Max. Sendeleistung 2,23 mW
USB-Stecker
Anschlüsse Mikrofonstecker (3,5-mm-Klinke)
AUX-Eingangsstecker (3,5-mm-Klinke)
Maße 43,2 x 5,8 x 6,0 cm
Gewicht 640 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

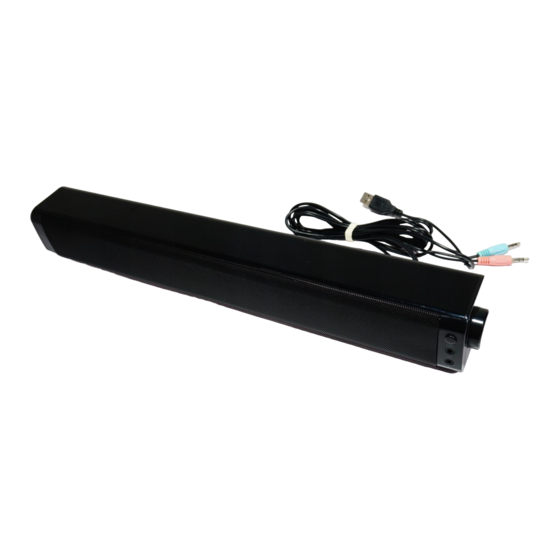

PC-Stereo-Soundbar
mit Bluetooth & AUX-In, USB-Stromversorgung, 10 W
Produktdetails
Frontansicht
6 5
4
Anschlüsse
1 Blaue/rote LED 6 Lautsprecher
2 Lautstärkeregler 7 PC-Mikrofonstecker
●-MIN--VOLUME--MAX-
(schwarz)
●
3 Ohrhörerbuchse 8 Aux-Eingangsstecker
(blau: Lautsprecher)
(rosa: Mikrofon)
4 9 USB-Stromkabel
Mikrofonbuchse
5 Modustaste
Bedienungsanleitung – Seite 1
Inbetriebnahme
Stellen Sie die Soundbar unter Ihrem Monitor auf und schließen
Sie sie an Ihrem Computer an.
1. Schließen Sie das USB-Stromkabel (9) an einem USB-Port
Ihres Computers an.
2. Schließen Sie den PC-Mikrofonstecker (7) am
Mikrofoneingang Ihres Computers an.
3. Schließen Sie den AUX-Eingangsstecker (8) am
1
Lautsprecherausgang Ihres Computers an.
2
Verwendung
3
Soundbar einschalten und koppeln
1. Bei Anschluss des USB-Stromkabels (9) an einem USB-Port
Ihres Computers schaltet sich die Soundbar automatisch ein.
Die LED (1) blinkt schnell blau und Sie hören eine
Tonsequenz.
2. Die Soundbar begibt sich in den Bluetooth-Modus und es
ertönt „Bluetooth Mode".
HINWEIS:
Die Soundbar begibt sich bei jedem Einschalten
zunächst in den Bluetooth-Modus.
7
8
3. Aktivieren Sie die Bluetooth-Funktion auf Ihrem Smartphone.
4. Suchen und koppeln Sie das Gerät „ZX-1590" in der Liste der
9
verfügbaren Geräte.
5. Die erfolgreiche Verbindung wird durch eine Tonfolge auf der
Soundbar bestätigt und die LED (1) leuchtet blau.
6. Sie können nun Musik von Ihrem Mobilgerät über die
Soundbar wiedergeben.
7. Stellen Sie die Lautstärke mit dem Lautstärkeregler ●-MIN--
VOLUME--MAX-● (2) auf der rechten Seite der Soundbar ein.
Betriebsmodus umschalten
1. Drücken Sie die Modustaste
umzuschalten. Die LED (1) blinkt nun rot.
2. Zu diesem Zeitpunkt müssen der PC-Mikrofonstecker (7) und
der AUX-Eingangsstecker (8) an Ihrem Computer
angeschlossen sein.
3. Sie können nun Musik von Ihrem Computer über die
Soundbar wiedergeben.
© REV3 – 14.01.2018 – BS/Ex: MX//RM
ZX-1590-675
(5), um in den Aux-Modus
