Verwandte Anleitungen für Access HomeGlide
Inhaltszusammenfassung für Access HomeGlide

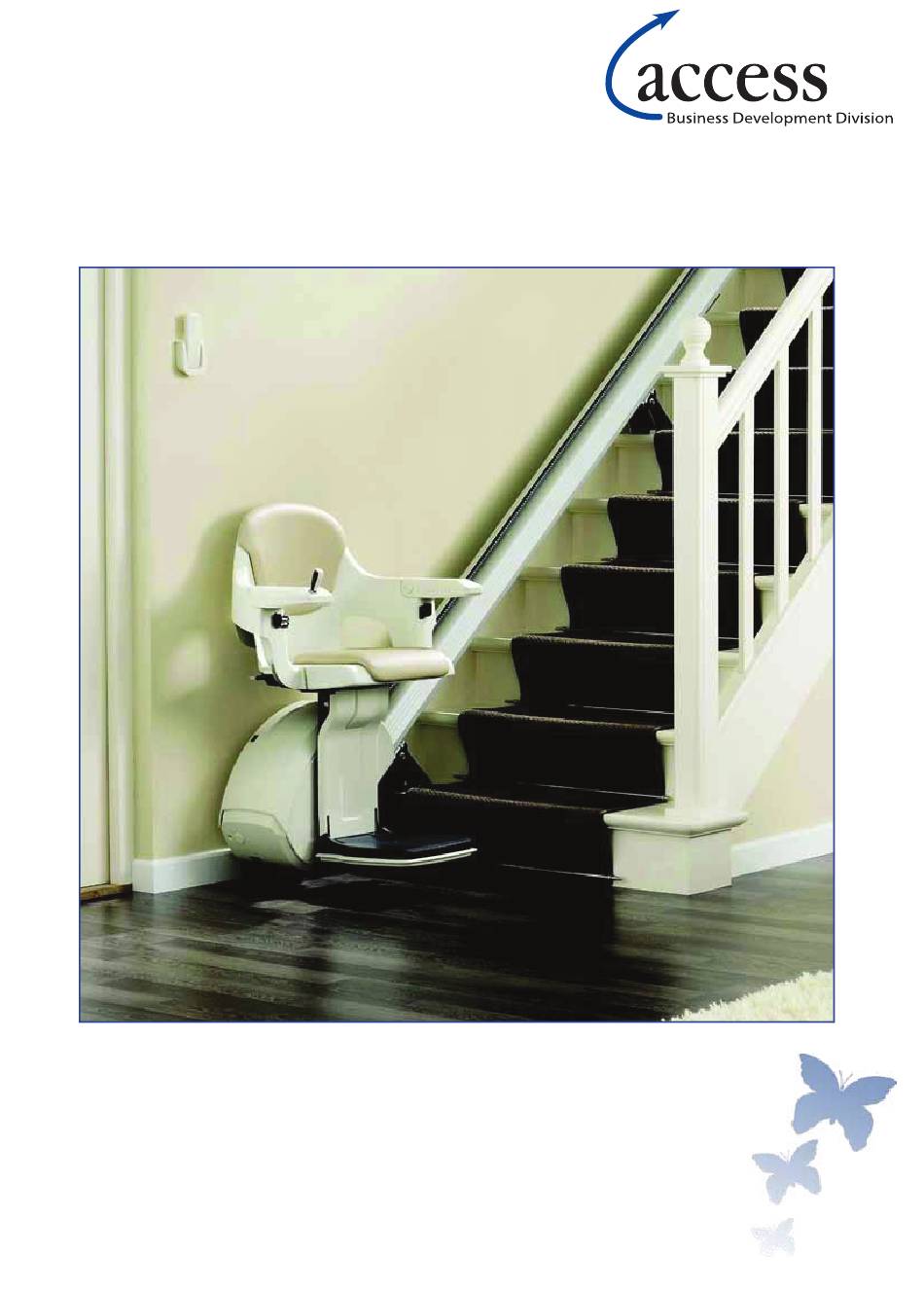

- Seite 1 HomeGlide Treppenlift Tab 03: Bedienungsanleitung Access Business Development Division...
- Seite 2 © 2010 Access Business Development Division. 1000855 V1.1 Alle Rechte vorbehalten. Das vorliegende Dokument darf ohne die vorherige schriftliche Genehmigung von Access Business Development Division weder ganz noch auszugsweise durch Druck, Fotokopie, Mikrofilm oder irgendeine andere Weise vervielfältigt und/oder veröffentlicht werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort Sicherheitshinweise 1. Einleitung 2. Bedienung Bedienelemente 2.1.1 Außenbefehlsgeber (optional) 2.1.2 Benutzerkonsole 2.1.3 Hauptschalter Benutzung des Treppenlifts 2.2.1 Rufen des Treppenlifts 2.2.2 Ausklappen des Sitzes beim Treppenlift 2.2.2.1 Ausklappen des Sitzes beim Treppenlift Comfort 2.2.3 Platz nehmen auf dem Sitz 2.2.4 Fahren mit dem Treppenlift 2.2.5 Absteigen vom Sitz 2.2.5.1 Absteigen vom Sitz beim Treppenlift Comfort... - Seite 4 3. Warnsignale Warn- und Alarmsignale Beispiele 3.2.1 Anhalten während der Fahrt 3.2.2 Hindernis im Treppenbereich 3.2.3 Batterien nicht ausreichend geladen 4. Wartung und Pflege Reinigung Austauschen der Batterien im Außenbefehlsgeber Vorbeugende Wartung Technische Daten Kontakt...
-
Seite 5: Vorwort
Vorwort Herzlichen Glückwunsch! Sie haben sich für einen Treppenlift von Access BDD entschieden. Dieses moderne, bedienungsfreundliche und sichere Produkt wird über viele Jahre hinweg problemlos seinen Dienst tun. Wir werden uns nach bester Möglichkeit bemühen, Ihr Vertrauen in uns zu rechtfertigen. Damit Sie Ihren Treppenlift so optimal wie möglich nutzen können, ist es wichtig, dass Sie... - Seite 6 Symbole In dieser Bedienungsanleitung werden die folgenden Symbole verwendet: ANMERKUNG Hinweise und Ratschläge zur leichteren Ausführung eines Verfahrens. ACHTUNG Themen und Handlungen, die erhöhte Aufmerksamkeit und Sorgfalt erfordern. VORSICHT Handlungen, die bei unvorsichtiger Ausführung zu Schäden am Lift, an der Umgebung oder der Umwelt führen können.
-
Seite 7: Treppenlifte Und Umwelt
Treppenlifte und Umwelt Batterien Der Treppenlift besitzt zwei wiederaufladbare Batterien (12 V, 7 Ah) für die Versorgung des Elektromotors. Der Austausch dieser Batterien darf nur durch autorisierte Techniker erfolgen. Die Batterien in den Außenbefehlsgebern können von Ihnen selbst gewechselt werden. Werfen Sie Altbatterien nicht in den Hausmüll, sondern geben Sie sie bei dem Händler ab, bei dem Sie die neuen Batterien erwerben. -
Seite 8: Sicherheitshinweise
Hinweisen in dieser Bedienungsanleitung vertraut gemacht haben. Sie als Benutzer des Treppenlifts sind jederzeit uneingeschränkt verantwortlich für die Einhaltung der örtlich geltenden Sicherheitsbestimmungen und -richtlinien. Access BDD haftet daher nicht für Sach- oder Personenschäden, deren Ursache in der Nichteinhaltung der Sicherheitshinweise und -richtlinien in dieser Bedienungsanleitung oder der Fahrlässigkeit beim Gebrauch oder der Wartung des Treppenlifts begründet ist. - Seite 9 Befördern Sie mit dem Treppenlift niemals Tiere oder Lasten. Halten Sie bei allen Vorgängen die vorgeschriebene Reihenfolge ein! Halten Sie Kinder vom Treppenlift fern. Lassen Sie sie nicht mit dem Treppenlift spielen. Gebrauch Kontrollieren Sie vor der Benutzung sowohl die Treppe als auch den Treppenlift.
-
Seite 10: Wartung
Wartung Führen Sie Wartungsarbeiten niemals selbst durch. Änderungen oder der Austausch von Teilen am Treppenlift dürfen allein durch von Access BDD autorisiertes bzw. geschultes Personal vorgenommen werden. Führen Sie nur die Wartungsarbeiten aus, die in dieser Bedienungsanleitung beschrieben sind. -
Seite 11: Einleitung

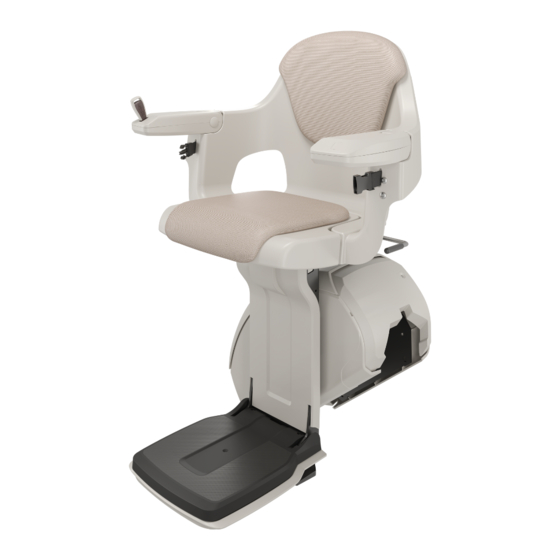

1. Einleitung 1.1 Allgemeine Beschreibung Der Treppenlift ist ein maßgefertigter lift, mit dem Sie eine Treppe ohne körperliche Anstrengung sicher und bequem überwinden können. Der Treppenlift kann maximal eine Person pro Fahrt befördern. Der Treppenlift wird von einem Elektromotor angetrieben, der von zwei aufladbaren Batterien mit Strom versorgt wird. - Seite 12 1.2 Hauptbestandteile In Abbildung 1.1 sehen Sie eine schematische Übersicht des Treppenlifts. Die Hauptbestandteile des Treppenlifts sind mit Pfeilen gekennzeichnet. Je nach Modell kann das Aussehen des Treppenlifts abweichen. TIPP In Abbildung 1.1 ist der serienmäßige Aufbau für Rechtshänder dargestellt, bei dem sich die Benutzerkonsole in der rechten Armlehne befindet.
-
Seite 13: Bedienung
2. Bedienung In diesem Kapitel werden zunächst die wichtigsten Bedienelemente beschrieben. Außerdem wird die Bedienung des Treppenlifts mit allen Verfahren des täglichen Gebrauchs erläutert. 2.1 Bedienelemente Die wichtigsten Bedienelemente sind: Die Außenbefehlsgeber. Die Benutzerkonsole in der Armlehne. TIPP Alle Tasten der Außenbefehlsgeber sowie der Bedienhebel der Benutzerkonsole sind als Festhaltesteuerung ausgeführt. -
Seite 14: Benutzerkonsole
Abb. 2.1: Außenbefehlsgeber Abb. 2.2: Benutzerkonsole Abb. 2.3: Hauptschalter Ruf- und Sendetasten Halterung TIPP Wenn der Bedienhebel nicht in die Benutzerkonsole eingesetzt ist, kann der Treppenlift nicht fortbewegt werden. 2.1.2 Benutzerkonsole Sobald Sie den Bedienhebel in die Benutzerkonsole setzen, können Sie den Treppenlift vom Sitz aus mit einer einzigen Handbewegung bedienen. -
Seite 15: Benutzung Des Treppenlifts
2.2 Benutzung des Treppenlifts ACHTUNG Lesen Sie die Sicherheitshinweise vor der Benutzung sorgfältig durch. 2.2.1 Rufen des Treppenlifts Kontrollieren Sie vor dem Drücken einer Ruftaste, ob die Treppe frei von Hindernissen ist. Halten Sie die Ruftaste des Außenbefehlsgebers (siehe Abbildung 2.1) anschließend gedrückt, bis der Treppenlift an der gewünschten Stelle angekommen ist. -
Seite 16: Ausklappen Des Sitzes Beim Treppenlift
2.2.2 Ausklappen des Sitzes beim Treppenlift Der Treppenlift kann zum Parken eingeklappt werden (Abbildung 2.3). Sie können den Treppenlift wie folgt ausklappen: – Klappen Sie das Fußbrett herunter (a). – Klappen Sie die Sitzfläche herunter (b). Abb. 2.3: Eingeklappter Treppenlift –... -
Seite 17: Platz Nehmen Auf Dem Sitz
TIPP Der Drehsitz des Treppenlifts ist um 70 Grad drehbar. Wenn Sie den Drehsitzhebel hochziehen, können Sie den Sitz so drehen, dass er zum oberen Treppenabsatz weist. (Der Comfort Treppenlift mit automatischem Drehsitz dreht selbsttätig am oberen Treppenabsatz, wenn Sie den Bedienhebel in Aufwärtsrichtung drücken). - Seite 18 Abb. 2.4: Treppenlift mit elektrischer Klappschiene TIPP Der Bedienhebel der Benutzerkonsole ist als Festhaltesteuerung ausgeführt. Der Treppenlift fährt weiter, bis der Bedienhebel losgelassen wird oder die gewünschte Haltestelle erreicht ist. TIPP Aufgrund eines eingebauten Sicherheitsmechanismus können Sie die Fahrtrichtung nicht zu schnell ändern. Auch nach einem Halt, z.
-
Seite 19: Absteigen Vom Sitz
2.2.5 Absteigen vom Sitz Um sich mühelos und sicher vom Sitz zu erheben, können Sie diesen in die gewünschte Stellung drehen. Lösen Sie die Arretierung des Sitzes, indem Sie den Drehsitzhebel hochziehen, drehen Sie den Sitz und geben Sie den Hebel frei, um den Sitz in der gedrehten Stellung zu halten. -
Seite 20: Warnsignale
3. Warnsignale Fehler können vorkommen. Wenn der Treppenlift nicht (ordnungsgemäß) funktioniert und Sie das Problem nicht mit Hilfe dieser Bedienungsanleitung beheben können, nehmen Sie Kontakt mit Ihrem Lieferanten auf (siehe Kapitel 4.5). ACHTUNG Versuchen Sie niemals, den Treppenlift selbst zu reparieren. 3.1 Warn- und Alarmsignale Signal Bedeutung... -
Seite 21: Beispiele
3.2 Beispiele 3.2.1 Anhalten während der Fahrt Gehen Sie wie folgt vor, wenn Sie den Treppenlift während der Fahrt anhalten möchten, z. B. weil Sie ein Hindernis bemerken oder zum Ausgangspunkt zurückkehren möchten: 1. Lassen Sie den Bedienhebel der Benutzerkonsole los. Der Treppenlift hält sofort an. -
Seite 22: Wartung Und Pflege
4. Wartung und Pflege 4.1 Reinigung Reinigen Sie den Sitz des Treppenlift regelmäßig mit einem weichen, feuchten Tuch und eventuell einem milden Reinigungsmittel. Staubpartikel lassen sich mit einem Staubsauger einfach entfernen. Die Fahrschiene des Treppenlifts muss regelmäßig abgewischt werden. Achten Sie darauf, die Zahnstange nicht zu berühren, da diese mit Fett geschmiert ist. -
Seite 23: Vorbeugende Wartung
4.3 Vorbeugende Wartung Zusätzlich zur Reinigung des Treppenlifts ist eine regelmäßige Wartung erforderlich, um die ordnungsgemäße Funktion des Treppenlifts zu gewährleisten. Diese Wartung muss von einem autorisierten Wartungstechniker vorgenommen werden. Wir empfehlen Ihnen daher den Abschluss eines Wartungsvertrages, damit Sie sicher gehen können, dass Ihr Treppenlift jederzeit in optimalem Zustand ist. -
Seite 24: Technische Daten
4.4 Technische Daten Allgemeines Europa Tragfähigkeit (max.) 125 kg, max. 53° 146 kg, max. 45° ( Heavy Duty) Fahrschienenwinkel max. 53 Grad Geschwindigkeit (max.) 0,12 Meter pro Sekunde Geräuschentwicklung < 65 dB (A) Nordamerika Tragfähigkeit (max.) 275 lb 322 lb, max. 45° ( Heavy Duty) Geschwindigkeit 20 ft/min Elektrische Anlage... -
Seite 25: Kontakt
4.5 Kontakt Für Informationen über Einstellungen, Wartung oder andere Punkte, die nicht in dieser Anleitung behandelt wurden, können Sie Kontakt mit Ihrem Ansprechpartner vor Ort aufnehmen. Ansprechpartner vor Ort: Name ................. Adresse ................. Telefon .................
