BADU
SPECK SCHWIMMBADTECHNIK
Montage- und Betriebsanleitung
Umwälzpumpen für Schwimmbad-Filteranlagen
Installation and operation manual
for swimming pool filter circulation pumps
Instructions de montage et d'utilisation
des pompes de circulations pour installations de filtration
de piscines
02/ 06
VG 766.2150.054 10' 02/ 06 D / GB / F - BA
TEC
®

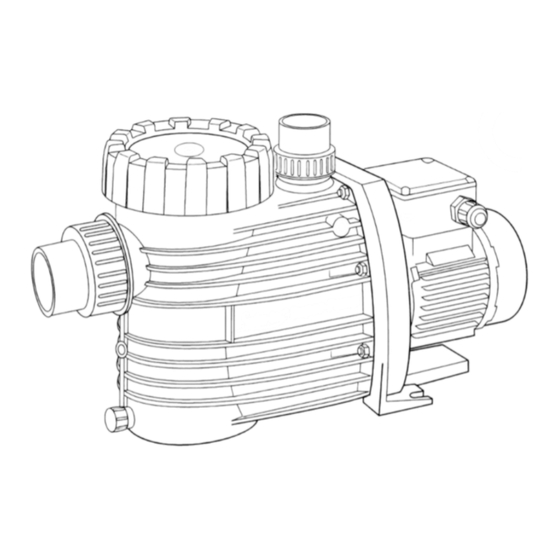

Super-Pump
D
GB
F
Werbung
Verwandte Anleitungen für Badu Tec Super-Pump
Inhaltszusammenfassung für Badu Tec Super-Pump
- Seite 1 Installation and operation manual for swimming pool filter circulation pumps Instructions de montage et d’utilisation des pompes de circulations pour installations de filtration de piscines Super-Pump 02/ 06 VG 766.2150.054 10' 02/ 06 D / GB / F - BA...
-
Seite 2: Instructions De Montage Et D'utilisation
Montage- und Betriebsanleitung Seite 1 Umwälzpumpen für Schwimmbad-Filteranlagen Installation and operation manual Page 15 for swimming pool filter circulation pumps Instructions de montage et d’utilisation Page 29 des pompes de circulations pour installations de filtration de piscines... - Seite 3 Speck Pumpen Verkaufsgesellschaft Karl Speck GmbH & Co., Neunkirchen Baureihe Super-Pump Ursprungsland : Bundesrepublik Deutschland Einsatzbereich : Die Schwimmbadpumpe Super-Pump ist ausschließlich zur Umwälzung des Schwimmbadwassers in Verbindung mit einer Schwimmbad - Filteranlage ein- zusetzen. Für andere Einsätze oder Zweckentfremdung ohne unsere Freigabe über-...
- Seite 4 Kennlinien Super-Pump, n=2820 min gültig für Wasser mit 20°C Super-Pump 14 Super-Pump 8 Super-Pump 12 KL 90.04.213 Förderstrom Q (m Technische Daten bei 50 Hz Super- Super- Super- Pump 8 Pump 12 Pump 14 Saug/Druck, d (mm) 63 / 50...
- Seite 5 Sicherheit Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebsanleitung unbe- dingt vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Maschi- ne/Anlage verfügbar sein.
- Seite 6 2.2 Personalqualifikation und -schulung Das Personal für Bedienung, Wartung, Inspektion und Montage muss die ent- sprechende Qualifikation für diese Arbeiten aufweisen. Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betrei- ber genau geregelt sein. Liegen bei dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unterweisen.
- Seite 7 Temperaturen ist zu vermeiden. Kondenswasserbildung kann Wicklungen und Metallteile angreifen. In diesem Fall erlischt die Garantie. Beschreibung Die Kunststoffpumpen der Baureihe Super-Pump sind zur Umwälzung des Schwimmbadwassers in Kombination mit einer entsprechenden Filteranlage konzipiert. Die medienberührten Kunststoffteile sind überwiegend aus talkum- verstärktem Polypropylen PP hergestellt und haben damit eine hervorragende...
- Seite 8 Schwimmbadwasser und Elektromotor gegeben. Durch die Blockbauweise haben die Pumpen einen geringen Platzbedarf. Sie werden durch Wechsel- strommotoren angetrieben. Im Pumpengehäuse ist ein Saugsieb (143) inte- griert, der gröbere Verunreinigungen aus dem Pumpeninneren fernhält. Aufstellung / Einbau ACHTUNG Die Pumpe ist mit einem Motor der Schutzart IP X4 ausgestattet. Wir empfeh- len aber trotzdem, bei der Aufstellung im Freien einen einfachen Regenschutz vorzusehen.
- Seite 9 Elektrisch : Elektroanschluss nur durch einen Fachmann ! Bitte darauf achten, dass in der Elektroinstallation eine Trennvorrichtung vorge- sehen ist, die das Abtrennen vom Netz mit mindestens 3 mm Kontaktöffnung jedes Poles gestattet. Diese Pumpe ist nach Schutzklasse I gebaut. Die Umge- bungstemperatur darf max.
- Seite 10 Erstinbetriebnahme ACHTUNG Den Gewindering (160.2) über dem Saugsieb (143) durch Drehen gegen den Uhrzeigersinn lösen, gegebenenfalls geschlossenen Meterstab zwischen die Nocken des Gewinderinges legen und diesen als Öffnungshilfe benutzen. Den Klarsichteinsatz (160.1) abheben. Die Pumpe langsam mit sauberem Wasser bis zum Sauganschluss füllen. Den Klarsichteinsatz (160.1) aufsetzen und da- rauf achten, dass sich der Runddichtring (412.1) in der Gehäusenut befindet.
- Seite 11 ACHTUNG Wird die Pumpe durch den Wicklungsschutzkontakt oder den Motorschutz- schalter außer Betrieb gesetzt, ist die Stromzufuhr zu unterbrechen und zu prü- fen, ob sich die Pumpe leicht durchdrehen lässt. Dazu die Motorwelle an der Lüfterseite mit einem Schraubendreher o.ä. durchdrehen. Ist die Motorwelle schwergängig, muss die Pumpe von einem Fachmann überprüft werden.
-
Seite 12: Störungen
Montage : Einbau der neuen kompletten Gleitringdichtung : Laufradnabe (230) und Manschette des kompletten Gegenringes leicht mit Sei- fenwasser befeuchten und mit beiden Daumen die Gleitringdichtung (433) auf die Laufradnabe aufpressen bzw. den Gegenring in das Dichtungsghäuse (161.2) einpressen. Wiedereinbau des Laufrades : Vor dem Wiedereinbau des Laufrades, Gleitfläche des Gegenringes und der Gleitringdichtung säubern, z. - Seite 13 Ersatzteilzeichnungen und Ersatzteillisten finden Sie auf den folgenden Seiten. Bitte umblättern!
- Seite 14 9. Zugehörige Unterlagen Ersatzteilzeichnung Z.- Nr. W 90.04.222...
- Seite 15 721.1 Übergangsverschraubung Saugseite Überwurfmutter (d = 75) Bundbuchse d = 63 Motor (Motorwelle) (1.0727.07) 894.1 Adapter Super-Pump 8 und 12 Super-Pump 14 914.1 Innensechskantschraube Stahl verzinkt 914.2 Innensechskantschraube Stahl verzinkt 920.1 Sperrzahnmutter Bei Bestellung von Ersatzteilen bitten wir um Bekanntgabe des Pumpentyps, der Pumpennummer, der Motorleistung und der Nummer der betreffenden Teile ! Technische Änderungen vorbehalten !
-
Seite 16: Eg-Konformitätserklärung
Auftrags-Nr.: Commissions no. / N° d’ ordre Baureihe : Series / Série K SUPER-PUMP folgenden einschlägigen Bestimmungen entspricht : complies with the following provisions applying to it / correspond aux dispositions pertinentes suivantes EG-Maschinenrichtlinie 98 / 37 / EG EC-Machinery directive 98 / 37 / EC / CE-Directives européennes 98 / 37 / CE EMV-Richtlinie 89 / 336 / EWG, i.d.F.
