ABB DS 96/24-4 Betriebsanleitung

Betriebsanleitung
42/33 86 DE
Sicherheitshinweise
Der einwandfreie und sichere Betrieb des Anzeigers setzt voraus,
dass er sachgemäß transportiert und gelagert, fachgerecht instal-
liert und inbetriebgenommen sowie bestimmungsgemäß bedient
und sorgfältig instandgehalten wird. Das Gerät ist gemäß DIN EN
61010, Teil 1 "Sicherheitsbestimmungen für elektronische Mess-,
Steuer-, Regel- und Laborgeräte" gebaut und geprüft und hat das
Herstellerwerk in sicherheitstechnisch einwandfreiem Zustand ver-
lassen. Um diesen Zustand zu erhalten und einen gefahrlosen Be-
trieb sicherzustellen, müssen die in dieser Betriebsanleitung mit
!
Vorsicht gekennzeichneten Hinweise unbedingt beachtet
werden.
Die in dieser Betriebsanleitung genannten Normen und Richtlinien
gelten in Deutschland und - soweit - mit EN harmonisiert - auch im
europäischen Ausland. Beim Einsatz in anderen Ländern sind die
nationalen Vorschriften zu beachten.
1 Anwendung und Kurzbeschreibung
Der Digitale Anzeiger eignet sich zur Messung von Gleichströmen oder
Gleichspannungen.
Nach Abnahme der Frontscheibe können der Anzeige-Anfangs- und
Anzeige-Endwert an das Messsignal angepasst werden.
2 Installieren
2.1 Einbau
Die Gebrauchslage ist beliebig.
96 mm × 24 mm × 114 mm
Abmessungen
Einbautiefe 109 mm
90 (+0,8) mm × 18 (+0,3) mm
Schalttafelausbruch
Zum Einbau in einen DIN-Schaltafelausbruch muss vor der Montage
der beiliegende Anpassrahmen aufgesetzt werden.
Zur Befestigung in der Schalttafel werden zwei Spann-schrauben ver-
wendet. Bei der Montage ist das Gehäuse von vorn durch den Schalt-
tafelausbruch zu schieben. Danach sind die Spannschrauben in die
Aussparungen an den Seitenwänden einzusetzen und mit Hilfe eines
geeigneten Schraubendrehers an der Schalttafelrückwand fest zu dre-
hen.
2.2 Anschluss
Energieversorgung und Messleitungen werden an die Schraubklem-
men (für Drahtquerschnitte bis maximal 1,5 mm²) angeschlossen.
!
Vorsicht
Die dem Gerät zugeführte maximale Spannung darf
< 50 V AC bzw. < 75 V DC nicht überschreiten.

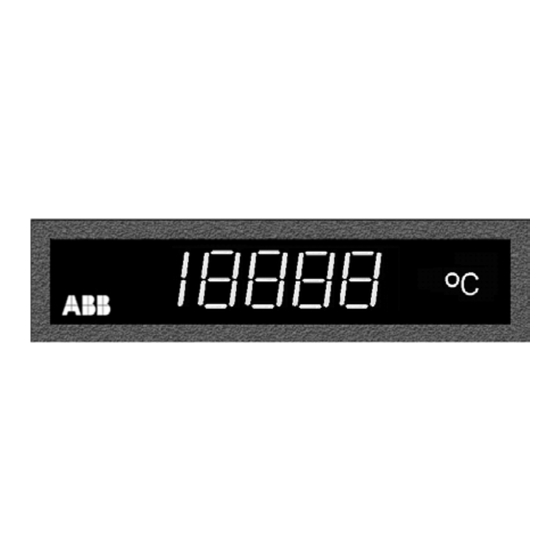

Digitalanzeiger DS 96/24-4
3 Inbetriebnehmen
3.1 Ändern des Anzeigebereiches
Nach Abnahme des Frontrahmens sind alle für die Anzeigeänderung
maßgeblichen Potentiometer von vorne bedienbar .
Anzeige-Anfangswert
Der werkseitig voreingestellte Anzeige-Anfangswert kann um minde-
stens ±5% des Anzeige-Endwertes angepasst werden.
Die Einstellung eerfolgt mit den Potentiometern R14 und R15:
Potentiometer R14: Einstellung Anzeige-Anfangswert (grob)
Potentiometer R15: Einstellung Anzeige-Anfangswert (fein)
Anzeige-Endwert
Das Gerät wird je nach Bestellangabe, werkseitig mit einem Endwert-
einstellbereich von 1000...11000 oder 9000...20000 Digit ausgeliefert.
Die Anpassung innerhalb dieser Grenzen wird mit den Potentiometern
R1 und R2 vorgenommen:
Potentiometer R2: Einstellung Anzeige-Endwert (grob)
Potentiometer R1: Einstellung Anzeige-Endwert (fein)
Beispiel
bestellter Anzeigebereich:
Anfangswert: 4000 mV
Endwert: 16000 mV
3.2 Ändern der Dezimalstelle (Kommaposition)
Die werkseitig festgelegte Kommastellung kann durch Umlöten einer
Brücke geändert werden. Zu diesem Zweck ist die Grundleiterplatte
durch die Geräterückwand herausgeführt. Hier können bei Bedarf
auch die Leitungen eines externen Umschalters angeschlossen wer-
den. (Siehe nachfolgendes Bild.)
Gerät öffnen
Zum Öffnen des Gerätes müssen der Frontrahmen abgezogen und
die 4 Schrauben auf der Geräteoberseite (Typenschild) gelöst werden.
Einstellgrenzen:
3000....5000 mV
9000....20000 mV
