°C
Seit 25 Jahren auf höchstem Niveau

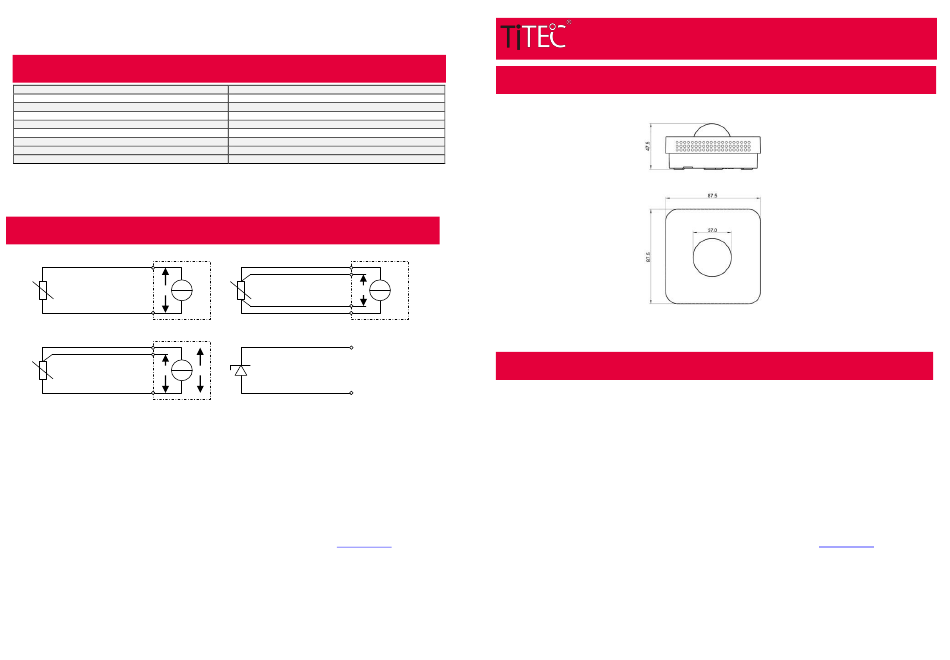

Technische Daten:
Messbereich
Tmax Gehäuse:
Sensor:
Schaltungsart:
Anschlussklemme:
Gehäuse:
Abmessung Gehäuse (L x B x H):
Schutzart:
Kugel:
Elektrischer Anschluss
Rot
2-Leiteranschluss
U
R
2-Wire Connection
Weiß
Rot
Rot
3-Leiteranschluss
U
1
R
3-Wire Connection
Weiß
Die Temperaturfühler sind für den Betrieb an (SELV) Schutzkleinspannung ausgelegt. Die in diesem
Datenblatt angegebenen techn. Daten sind zu berücksichtigen.
Bei Ausführung mit Pt-100 Sensor in Zweileiter-Ausführung ist der Leitungswiderstand der
Anschlussleitung (Zuleitung) zu berücksichtigen. Dieser kann ggf. in der Anzeige- oder Auswertelektronik
korrigiert werden.
Der Messstrom sollte nicht größer als 1mA sein, da es Infolge eines zu hohen Messstromes zur Eigen-
erwärmung des Sensors kommt und folglich das Messergebnis verfälschen kann.
Temperaturmesstechnik GmbH – Tel.
®
©TiTEC
%
CO²
Temperatur
Feuchte
Luftqualität
-35°C...+70°C
+100°C
nach Kundenwunsch (siehe Tabelle)
2-Leiter-Anschluss (Standard)
Schraubklemme max. 1,5 mm²
ABS in RAL9010
85 x 85 x 45mm
IP20
Kunststoff, Durchmesser: 37 mm
Rot
Rot
4-Leiteranschluss
U
1
R
4-Wire Connection
Weiß
Weiß
Rot
+
Klemme 1
U
LM235Z
2
-
Klemme 2
Weiß
+49771/158930-0 – www.titec-gmbh.de – Mail:
Info@titec-gmbh.de
Pa
Druck
Seit 25 Jahren auf höchstem Niveau
Maßzeichnung
Allgemeine Hinweise
-
Die Installation der Geräte darf nur durch Fachpersonal erfolgen.
-
Die Geräte dürfen nur im spannungslosen Zustand angeschlossen werden.
-
Die Sicherheitsvorschriften des VDE, der Länder, des TÜV und der örtlichen EVU sind zu beachten.
-
Die EMV Richtlinien sind zu beachten. Es sind geschirmte Anschlußleitungen zu verwenden, wobei eine Parallelverlegung zu stromführenden
-
Leitungen vermieden werden soll.
-
Der Betrieb in der Nähe von Geräten, welche nicht den EMV-Richtlinien entsprechen, kann die Funktionsweise negativ beeinflussen
-
Der Käufer hat die Einhaltung der einschlägigen Bau- und Sicherheitsrichtlinien zu gewährleisten
-
Dieses Gerät darf nicht für sicherheitsrelevante Aufgaben verwendet werden, wie z. B. zum Schutz von Personen als Not Aus Schalter an Anlagen.
-
Bei unsachgemäßer Verwendung sind entstehende Mängel und Schäden von der Gewährleistung und Haftung ausgeschlossen.
-
Folgeschäden welche durch Fehler an diesem Gerät entstehen, sind von der Gewährleistung und Haftung ausgeschlossen.
-
Es gelten ausschließlich die technischen Daten und Anschlussbedingungen der zum Gerät gelieferten Montage und Bedienungsanleitung. Änderungen
sind im Sinne des technischen Fortschritts und der Verbesserung der Produkte jederzeit möglich.
-
Bei Veränderungen der Geräte durch den Anwender entfallen sämtliche Gewährleistungsansprüche.
©TiTEC
°C
%
Temperatur
Feuchte
Temperaturmesstechnik GmbH – Tel.
+49771/158930-0 – www.titec-gmbh.de – Mail:
®
CO²
Pa
Luftqualität
Druck
Info@titec-gmbh.de
