2. INSTELLING VAN DE PRINTER
2.7.3 Het laden van media in
de printer (vervolg)
VERWITTIGING!
• De drukkop kan
bijzonder heet worden.
Raak de drukkop niet
aan.
• Risico op
verwondingen. Raak
geen bewegende delen
aan. Zet de drukker
steeds uit spanning
wanneer u de drukker
onderhoudt of wanneer
u het lint of de media
verandert.
VERWITTIGING!
Raak het element van de
drukkop niet aan bij het
opheffen van de drukkop.
Dots kunnen ontbreken
ten gevolge van statische
elektriciteit of ander
printkwaliteitsproblemen
kunnen zich voordoen.

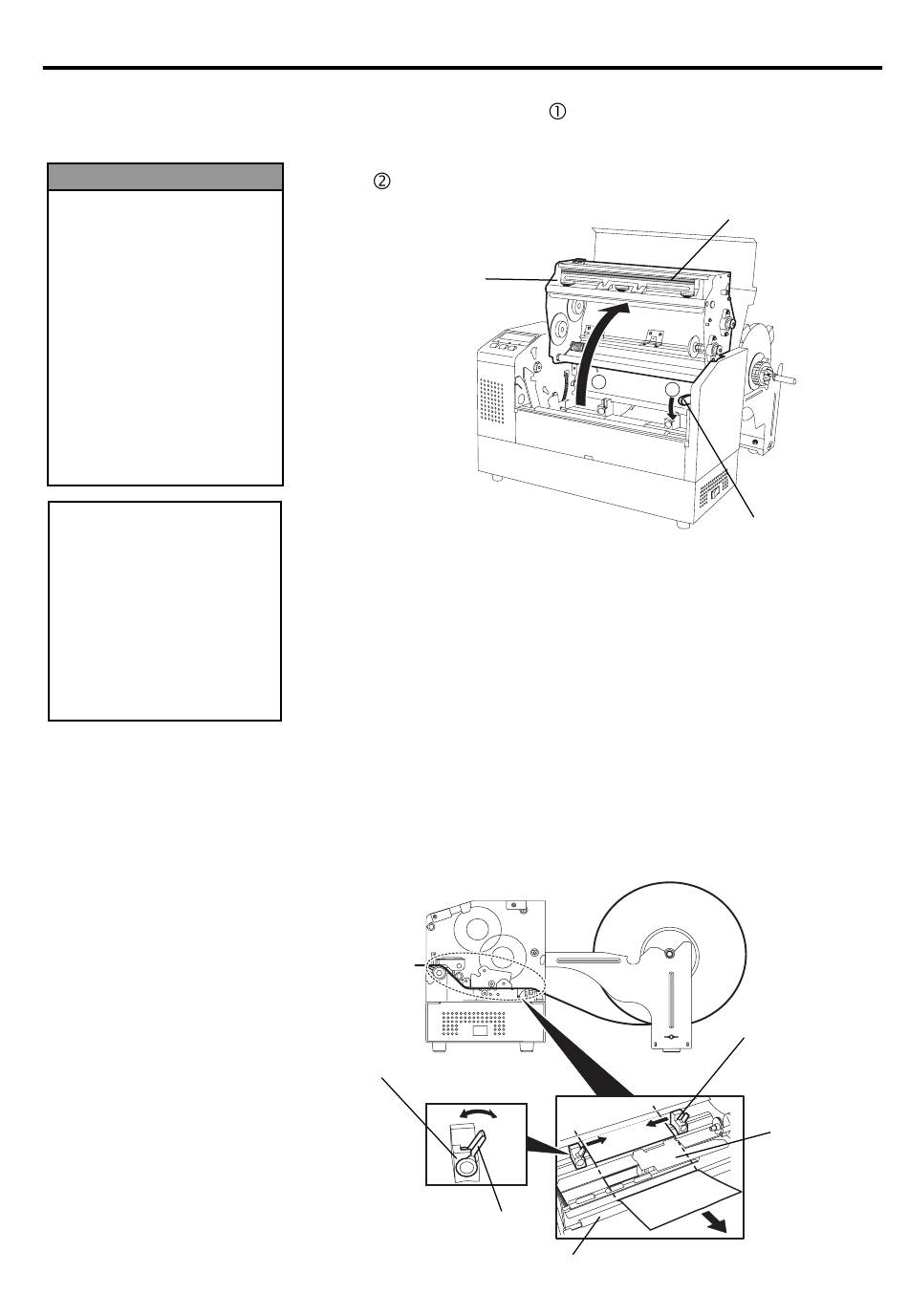

2. Duw de drukkophendel
verlossen zoals hieronder aangeduid.
3.
Hef de drukkopeenheid zover mogelijk op in de richting van de pijl
in onderstaande figuur.
Drukkopeenheid
4. Verlos de hendeltjes van de twee papierleiders volgens onderstaande
figuur.
5. Verplaats de rechter papierleider naar rechts tot de leiders wijd
genoeg open zijn om de media te plaatsen.
6
Plaats de media tussen de papierleiders.
7.
Zet de media onder de bovenste sensor en trek de media voorbij de
drukrol. (of tot de media de uitvoer van de snijdmodule voorbij is
indien de snijdmodule in optie geïnstalleerd werd).
8.
Verplaats de rechter papierleider naar links zodat beide leiders zich
sluiten en de media automatisch gecentreerd wordt.
9.
Duw op de hendeltjes van de twee papierleiders om ze te blokkeren.
Papierleider
Lock
Sluithendel papierleider
N2-10
naar beneden om de drukkopeenheid te
Element van de drukkop
2
1
Free
Drukrol
DUTCH VERSION NO1-33028
2.7 Het laden van media
Drukkophendel
Papierleider
Bovenste
