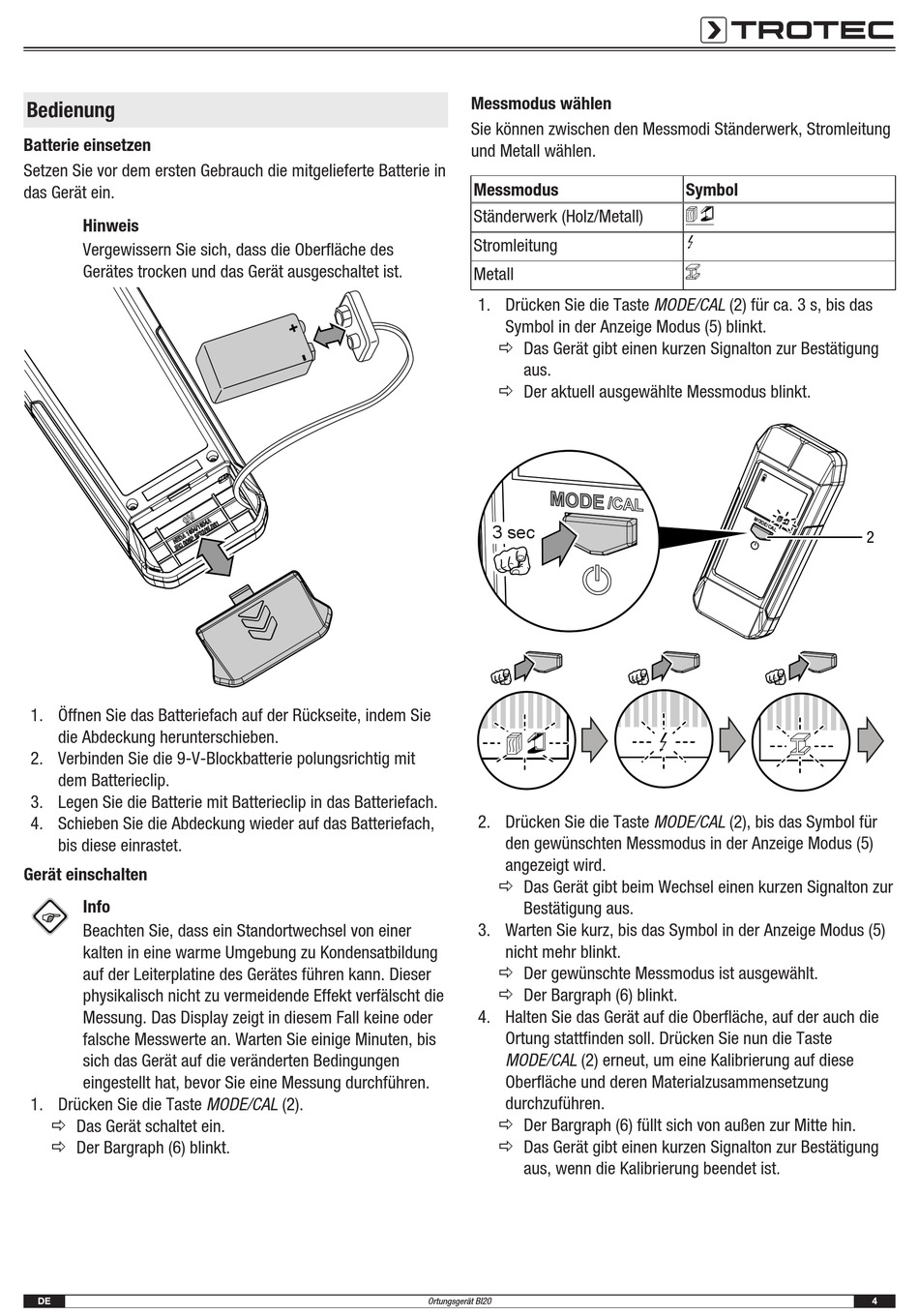

Bedienung - Trotec BI20 Bedienungsanleitung

Bedienung

Batterie einsetzen
Setzen Sie vor dem ersten Gebrauch die mitgelieferte Batterie in
das Gerät ein.
Hinweis
Vergewissern Sie sich, dass die Oberfläche des
Gerätes trocken und das Gerät ausgeschaltet ist.
1. Öffnen Sie das Batteriefach auf der Rückseite, indem Sie
die Abdeckung herunterschieben.
2. Verbinden Sie die 9-V-Blockbatterie polungsrichtig mit
dem Batterieclip.
3. Legen Sie die Batterie mit Batterieclip in das Batteriefach.
4. Schieben Sie die Abdeckung wieder auf das Batteriefach,
bis diese einrastet.
Gerät einschalten
Info
Beachten Sie, dass ein Standortwechsel von einer
kalten in eine warme Umgebung zu Kondensatbildung
auf der Leiterplatine des Gerätes führen kann. Dieser
physikalisch nicht zu vermeidende Effekt verfälscht die
Messung. Das Display zeigt in diesem Fall keine oder
falsche Messwerte an. Warten Sie einige Minuten, bis
sich das Gerät auf die veränderten Bedingungen
eingestellt hat, bevor Sie eine Messung durchführen.
1. Drücken Sie die Taste MODE/CAL (2).
ð Das Gerät schaltet ein.
ð Der Bargraph (6) blinkt.
DE
3 sec
Messmodus wählen
3 sec
Sie können zwischen den Messmodi Ständerwerk, Stromleitung
und Metall wählen.
Messmodus
Ständerwerk (Holz/Metall)
Stromleitung
Metall
1. Drücken Sie die Taste MODE/CAL (2) für ca. 3 s, bis das
Symbol in der Anzeige Modus (5) blinkt.
ð Das Gerät gibt einen kurzen Signalton zur Bestätigung
aus.
ð Der aktuell ausgewählte Messmodus blinkt.
3 sec
2. Drücken Sie die Taste MODE/CAL (2), bis das Symbol für
den gewünschten Messmodus in der Anzeige Modus (5)
angezeigt wird.
ð Das Gerät gibt beim Wechsel einen kurzen Signalton zur
Bestätigung aus.
3. Warten Sie kurz, bis das Symbol in der Anzeige Modus (5)
nicht mehr blinkt.
ð Der gewünschte Messmodus ist ausgewählt.
ð Der Bargraph (6) blinkt.
4. Halten Sie das Gerät auf die Oberfläche, auf der auch die
Ortung stattfinden soll. Drücken Sie nun die Taste
MODE/CAL (2) erneut, um eine Kalibrierung auf diese
Oberfläche und deren Materialzusammensetzung
durchzuführen.
ð Der Bargraph (6) füllt sich von außen zur Mitte hin.
ð Das Gerät gibt einen kurzen Signalton zur Bestätigung
aus, wenn die Kalibrierung beendet ist.
Ortungsgerät BI20
3 sec
Symbol
2
4
