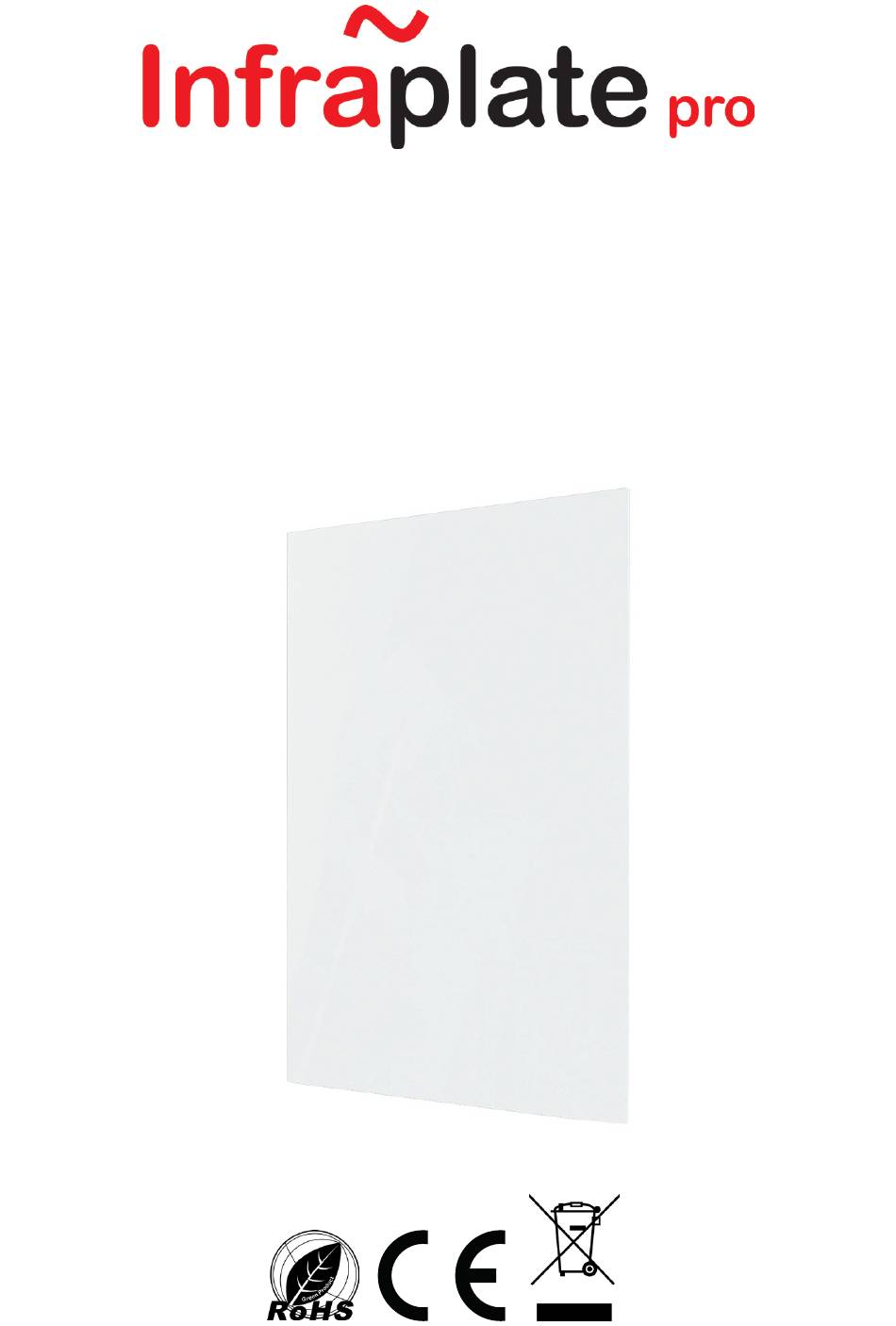

- Seite 1 SIKU INFRAROTHEIZUNG BEDIENUNGSANLEITUNG (DE)
-
Seite 2: Inhaltsverzeichnis
INHALT Lieferumfang Warnschilder Modelle Zubehör Hinweis Warnhinweise & Vorkehrungen Produkteigenschaften Technische Daten Geräteaufbau Einbau Einbau Fehlerbehebung Warnung & Reparatur Entsorgung Herstellergarantie Garantiekarte Druckfehler, Irrtümer sowie technische Änderungen vorbehalten. -
Seite 3: Lieferumfang
LIEFERUMFANG Infrarot-Heizplatte Schrauben Dübel Bohrvorlage WARNSCHILDER Nicht abdecken Nicht berühren Nicht abspritzen... -
Seite 4: Modelle
MODELLE Diese Bedienungsanleitung gilt für folgende Modelle: • SIKU Infraplate pro IPP 320 SW (Art. Nr. 50492) • SIKU Infraplate pro IPP 580 SW (Art. Nr. 50493) • SIKU Infraplate pro IPP 700 SW (Art. Nr. 50494) ZUBEHÖR PT712 - digitaler Thermostat mit Raumfühler (Art. Nr. 50446) •... -
Seite 5: Hinweis
ZUBEHÖR Notwendiges Zubehör der Heizplatten: Die Raumthermostate BT710 und BT010 benötigen einen Empfänger. PT712 - digitaler Thermostat mit Raumfühler (Art. Nr. 50446) • ermöglicht eine Regelung nach Raumtemperatur • Schnelle Änderung der geforderten Temperatur • 2 Wochenprogramme mit 6 Temperaturänderungen pro Tag •... -
Seite 6: Warnhinweise & Vorkehrungen
Vielen Dank für den Kauf unseres Produktes. Bitte lesen Sie die Bedienungsanleitung sorgfältig bevor Sie das Produkt zum ersten Mal verwenden und befolgen Sie alle Sicherheitsvorskehrun- gen, um eine sichere Nutzung zu gewährleisten. Sollten Sie das Produkt an Dritte weitergeben, muss die Bedienungsanleitung mit ausgehändigt werden. -
Seite 7: Produkteigenschaften
darf nicht verändert, geknickt, auseinander gezogen, zusammengedrückt oder in sonstiger Form gegen seinen Zweck behandelt werden, da dies das Risiko für einen Brand oder Stromschlag erhöht. 13. Stellen Sie sicher, dass die Netzspannung zwischen 220-240 V, 50 Hz liegt und vor Einsatz eine Erdung des Netzanschlusses erfolgt ist. -
Seite 8: Technische Daten
TECHNISCHE DATEN Heizelement Carbon crystal Spannung 220-240 V / 50 Hz Oberflächentemperatur 70-90 °C Frontmaterial Sicherheitsglas Rahmen ohne Rahmen Rückenmaterial Aluminium Überhitzungsschutz Elektrischer Umwandlungswirkungsgrad Kabellänge Schutzart IP54 Garantie 2 Jahre Zertifikate RoHS, CE Modell Maße (mm) Leistung Nennstrom Gewicht Raumgrößen IPP 320 SW 600 x 600 x 12 320 W... -
Seite 9: Geräteaufbau
GERÄTEAUFBAU Heizfolie Isolationsabstand Aufhängeleisten aus Aluminiumlegierung Rahmen aus Aluminiumlegierung EINBAU Montageposition auswählen, Bohrschablone (D) an der Wand fixieren, erforderliche Mindestabstände einhalten. Löcher bohren. -
Seite 10: Einbau
Dübel (C) einsetzen. Infrarot-Heizplatte (A) aufhängen. Schrauben (B) in Dübel platzieren. Schrauben festziehen. Die Schrauben sollten etwa 0,5 cm aus der Wand herausragen. Stecker mit der Steckdose verbinden. Stecker aus der Steckdose entfernen, wenn das Gerät nicht im Betrieb ist. -
Seite 11: Fehlerbehebung
FEHLERBEHEBUNG Problem Ursache Maßnahme Hoher Lärmpegel nach Aufgrund der Struktur- Tritt häufig auf, kein Grund regulärem Anschluss und belastung der zur Ergreifung von Inbetriebnahme. Wärmeisolierung. Gegenmaßnahmen. Die Oberfläche der Aufgrund der Wärme- Tritt häufig auf, kein Grund Heizplatte wölbt sich ausdehnung des zur Ergreifung von leicht nach oben. -
Seite 12: Herstellergarantie
HERSTELLERGARANTIE Lieber Verbraucher, Vielen Dank für den Kauf der SIKU Infrarotplate pro Heizung. Wir hoffen, dass unser Produkt Ihnen Wärme und Komfort schenkt. Wir garantieren für einen Zeitraum von 3 Jahren ab Produktionsdatum die kostenlose Beseitigung von Mängeln, welche durch fehlerhaftes Material oder fehlerhafte Verarbeitung entstanden sind, durch Wartung oder Ersatz. -
Seite 13: Garantiekarte
Garantiekarte Produktname _____________________________________________________________ Seriennummer & Modellnummer ______________________________________________ Fehlerbeschreibung _________________________________________________________________________ _________________________________________________________________________ _________________________________________________________________________ Händlerinformation Händlername _____________________________________________________________ Kaufdatum _______________________________________________________________ Kundeninformation Kundenname ______________________________________________________________ Telefonnummer ____________________________________________________________ Adresse __________________________________________________________________... - Seite 14 Siku Vertriebsges.m.b.H. Bundesstr. 5, A-2102 Bisamberg +43 (0) 2262 61 521 +43 (0) 2262 61 520 E-Mail office@siku.cc www.siku.cc...
