MACHE DICH MIT DEM 2.4GHz FERNSTEUERUNGS-RC-SYSTEM VERTRAUT
Dein RC-Modell ist mit einem modernen, störungs-
unanfälligen 2,4GHz Fernsteuerungs-RC-System
ausgerüstet. Sobald der RC-Fernsteuerungs-Sender
ordnungsgemäß mit dem RC-Empfänger im
Modell verbunden (Fachausdruck
„Binding") wurde, ist ein sicherer Betrieb ohne
lästige Kanal-Überschneidungs-Probleme mit
anderen Betreibern möglich. Die nachfolgende
Betriebsanleitung für das Fernsteuerungs-System muss
VOR DEM ERSTEN BETRIEB aufmerksam durchgelesen,
inhaltlich verstanden und dann befolgt werden.
RC-SENDER
Typ:
MT-305
FHSS Sendeleistung: <100mW bei 4,8 oder 6,0V
Betriebsspannung
Stromversorgung:
4 Zellen Alkaline/NiCd oder NiMH
Gewicht:
388g bei Alkaline-Batterien
Frequenz/Modulation: 2,4GHz FHSS
Betriebsspannung:
RC-EMPFÄNGER:
Typ:
MR-300 oder MR303
Frequenz:
2,4GHz FHSS
Betriebsspannung:
4,8 oder 6,0V
Gewicht:
7,4g oder 11,6g
Abmessungen:
35,1x25,3x13mm oder 34x26x16mm
„Fail Safe":
Ja, für alle Kanäle

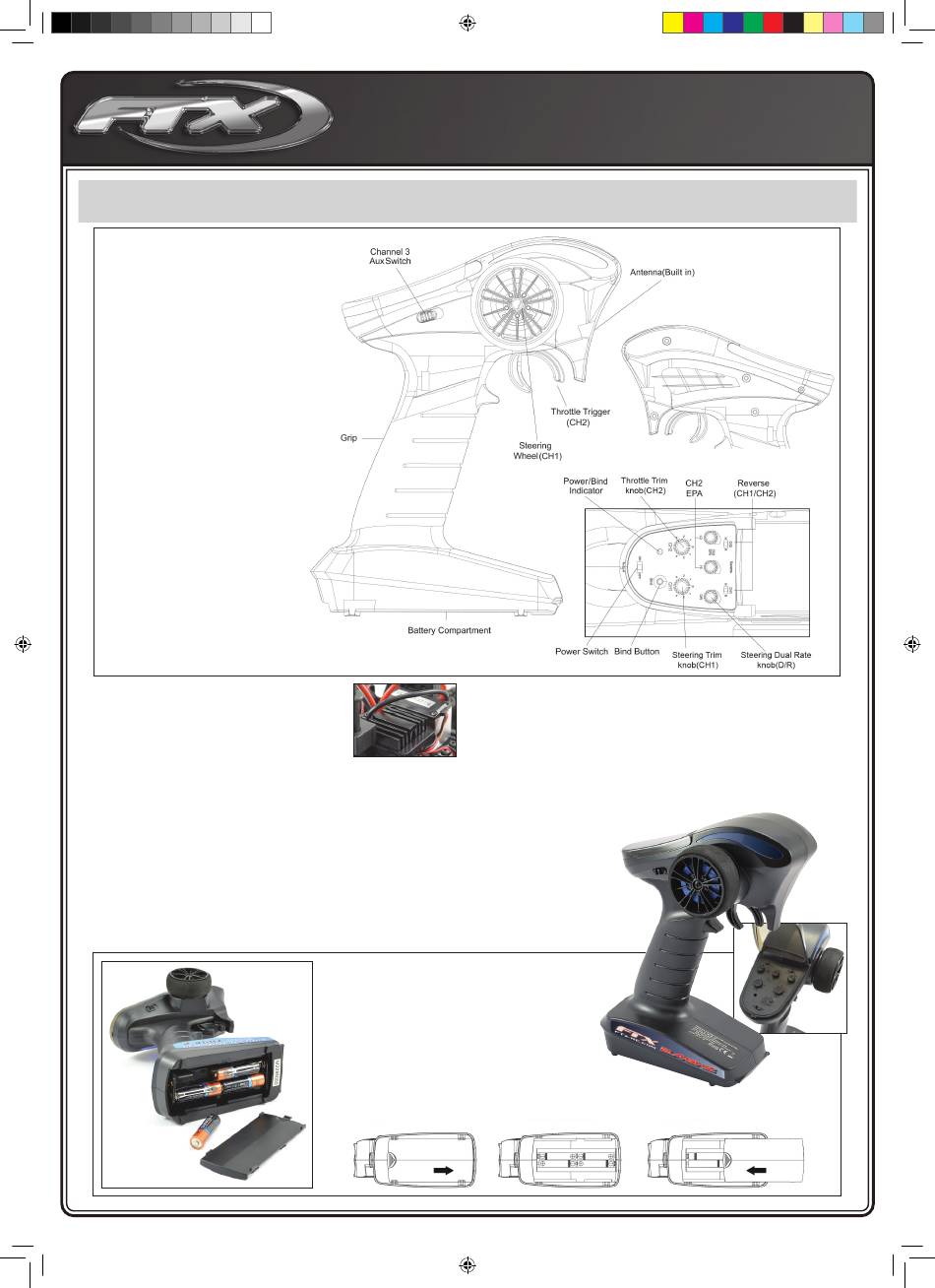

FUNKTIONS- & NUTZUNGS- BESCHREIBUNG
RC-EMPFÄNGER-ANTENNE: Diese sollte mittels eines
Antennen-Röhrchens immer direkt horizontal nach
oben positioniert werden. Somit können eine beste RC-
Verbindung und eine höchste Reichweite erzielt werden.
„CHANNEL 3 AUX SWITCH": Zur Nutzung des dritten
Schaltkanals für optionale Sonderfunktionen (z.B. Licht,
Hupe, Seilwinde, Foto-Auslösung...).
„BATTERY COMPARTMENT": Das Batteriefach muss mit 4x AA Batterien bestückt
werden.
„BIND BUTTON": Zum Verbinden des RC-Senders mit dem RC-Empfänger im Modell
(Fachausdruck „Binding").
„POWER/BIND INDICATOR": Diese LED dient während dem „Binding"-Prozess der
Orientierung. Im Normalbetrieb zeigt diese den Zustand der Batterien oder Akkus im
Fernsteuerungs-Sender an.
„STEERING DUAL RATE KNOB (D/R)": Hiermit lässt sich der maximale Lenkausschlag
für beide Seiten gleichermaßen einstellen (Fachausdruck „Dual Rate").
„POWER SWITCH": Zum Ein-ON und Aus-OFF-Schalten des Fernsteuerungs-RC-
Senders.
FTX Outback Fury Manual.indd 18
4,8 oder 6,0V
DAS EINSETZEN DER SENDER-BATTERIEN
1.
Drücke den Batteriefachdeckel leicht nach Innen
und schiebe ihn zur Seite, so wie auf der Grafik zu sehen.
2.
Setzte 4 neue, ungebrauchte AA Batterien gleichen
Typs ein. Achte dabei unbedingt auf die richtige Polung
„+" – „-„ der Batterien.
3.
Setze danach den Deckel wieder auf das Batteriefach.
ACHTUNG!
Wenn Du Dein RC-Modell nicht verwendest, musst Du die Batterien aus dem Batteriefach herausnehmen. Die Lade-
Buchse darf nur zum Aufladen verwendet werden, wenn statt Batterien optional, wiederaufladbare AA Akku-Zellen im
Batteriefach eingesetzt sind. Niemals beim Einsatz von Batterien verwenden!
1.
„STEERING TRIM KNOB (CH1)": Hiermit lässt sich die Mittelstellung der Lenkung
genau einstellen.
„STEERING WHEEL (CH1)": Das Lenkrad dient der voll-proportionale Links-Rechts-
Steuerung des RC-Models.
„THROTTLE TRIGGER (CH2)": HEBEL FÜR Gas-Bremse-Rückwärts. Hiermit kontrolliert
man Vorwärts-, Bremse- & Rückwärts-Funktion sowie die Geschwindigkeit des RC-
Modells.
„Throttle Trim knob (CH2)": Hiermit lässt sich die Mittelstellung der Gas-Bremse-
Rückwärts-Funktion genau einstellen.
„REVERSE (CH1/CH2)": Hiermit lässt sich auf elektronischem
Wege die Wirkungsrichtung der Lenkung und der
Gas-Bremse-Rückwärts-Funktion umkehren.
„CH2 EPA": Zum individuellen,
separaten Einstellen der
maximalen Gas- bzw. Bremse-
Rückwärts-Funktion (Fachausdruck
„End Point Adjustment").
2.
3.
18
DEUTSCH
