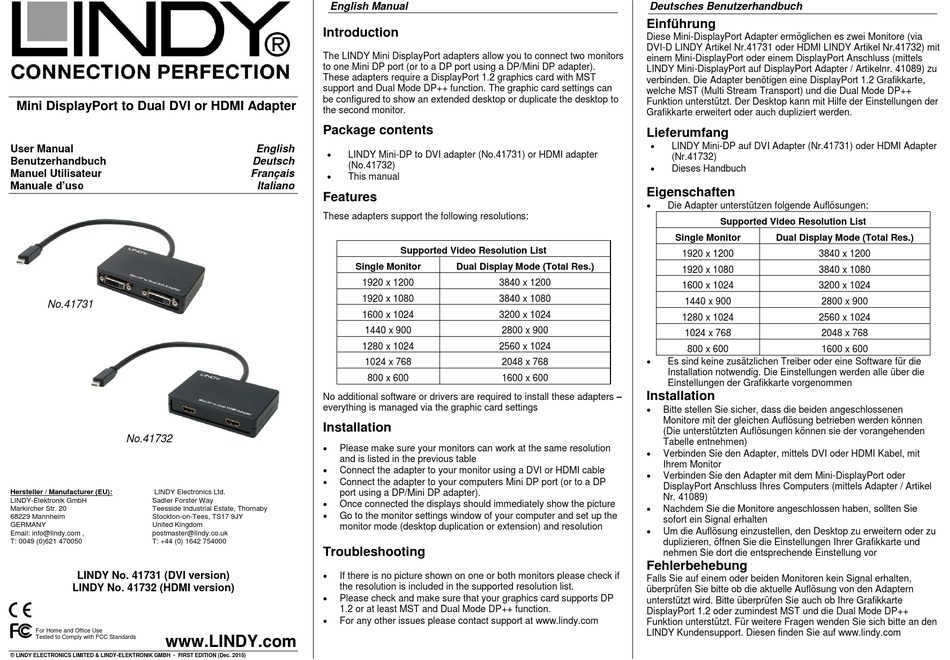

Lindy 41732 Benutzerhandbuch

Mini DisplayPort to Dual DVI or HDMI Adapter
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale d'uso
No.41731
No.41732
Hersteller / Manufacturer (EU): LINDY Electronics Ltd.
LINDY-Elektronik GmbH Sadler Forster Way
Markircher Str. 20 Teesside Industrial Estate, Thornaby
68229 Mannheim Stockton-on-Tees, TS17 9JY
GERMANY United Kingdom
Email: info@lindy.com , postmaster@lindy.co.uk
T: 0049 (0)621 470050 T: +44 (0) 1642 754000
LINDY No. 41731 (DVI version)
LINDY No. 41732 (HDMI version)
For Home and Office Use
Tested to Comply with FCC Standards www.LINDY.com
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (Dec. 2015)
English Manual
Introduction
The LINDY Mini DisplayPort adapters allow you to connect two monitors
to one Mini DP port (or to a DP port using a DP/Mini DP adapter).
These adapters require a DisplayPort 1.2 graphics card with MST
support and Dual Mode DP++ function. The graphic card settings can
be configured to show an extended desktop or duplicate the desktop to
the second monitor.
Package contents
English

LINDY Mini-DP to DVI adapter (No.41731) or HDMI adapter
Deutsch
(No.41732)
Français

This manual
Italiano
Features
These adapters support the following resolutions:
Supported Video Resolution List
Single Monitor
1920 x 1200
1920 x 1080
1600 x 1024
1440 x 900
1280 x 1024
1024 x 768
800 x 600
No additional software or drivers are required to install these adapters –
everything is managed via the graphic card settings
Installation

Please make sure your monitors can work at the same resolution
and is listed in the previous table

Connect the adapter to your monitor using a DVI or HDMI cable

Connect the adapter to your computers Mini DP port (or to a DP
port using a DP/Mini DP adapter).

Once connected the displays should immediately show the picture

Go to the monitor settings window of your computer and set up the
monitor mode (desktop duplication or extension) and resolution
Troubleshooting

If there is no picture shown on one or both monitors please check if
the resolution is included in the supported resolution list.

Please check and make sure that your graphics card supports DP
1.2 or at least MST and Dual Mode DP++ function.

For any other issues please contact support at www.lindy.com
Dual Display Mode (Total Res.)
3840 x 1200
3840 x 1080
3200 x 1024
2800 x 900
2560 x 1024
2048 x 768
1600 x 600
Deutsches Benutzerhandbuch
Einführung
Diese Mini-DisplayPort Adapter ermöglichen es zwei Monitore (via
DVI-D LINDY Artikel Nr.41731 oder HDMI LINDY Artikel Nr.41732) mit
einem Mini-DisplayPort oder einem DisplayPort Anschluss (mittels
LINDY Mini-DisplayPort auf DisplayPort Adapter / Artikelnr. 41089) zu
verbinden. Die Adapter benötigen eine DisplayPort 1.2 Grafikkarte,
welche MST (Multi Stream Transport) und die Dual Mode DP++
Funktion unterstützt. Der Desktop kann mit Hilfe der Einstellungen der
Grafikkarte erweitert oder auch dupliziert werden.
Lieferumfang

LINDY Mini-DP auf DVI Adapter (Nr.41731) oder HDMI Adapter
(Nr.41732)

Dieses Handbuch
Eigenschaften

Die Adapter unterstützen folgende Auflösungen:
Supported Video Resolution List
Single Monitor Dual Display Mode (Total Res.)
1920 x 1200 3840 x 1200
1920 x 1080 3840 x 1080
1600 x 1024 3200 x 1024
1440 x 900 2800 x 900
1280 x 1024 2560 x 1024
1024 x 768 2048 x 768
800 x 600 1600 x 600

Es sind keine zusätzlichen Treiber oder eine Software für die
Installation notwendig. Die Einstellungen werden alle über die
Einstellungen der Grafikkarte vorgenommen
Installation

Bitte stellen Sie sicher, dass die beiden angeschlossenen
Monitore mit der gleichen Auflösung betrieben werden können
(Die unterstützten Auflösungen können sie der vorangehenden
Tabelle entnehmen)

Verbinden Sie den Adapter, mittels DVI oder HDMI Kabel, mit
Ihrem Monitor

Verbinden Sie den Adapter mit dem Mini-DisplayPort oder
DisplayPort Anschluss Ihres Computers (mittels Adapter / Artikel
Nr. 41089)

Nachdem Sie die Monitore angeschlossen haben, sollten Sie
sofort ein Signal erhalten

Um die Auflösung einzustellen, den Desktop zu erweitern oder zu
duplizieren, öffnen Sie die Einstellungen Ihrer Grafikkarte und
nehmen Sie dort die entsprechende Einstellung vor
Fehlerbehebung
Falls Sie auf einem oder beiden Monitoren kein Signal erhalten,
überprüfen Sie bitte ob die aktuelle Auflösung von den Adaptern
unterstützt wird. Bitte überprüfen Sie auch ob Ihre Grafikkarte
DisplayPort 1.2 oder zumindest MST und die Dual Mode DP++
Funktion unterstützt. Für weitere Fragen wenden Sie sich bitte an den
LINDY Kundensupport. Diesen finden Sie auf www.lindy.com
