McCheck Probe Bedienungsanleitung Seite 2

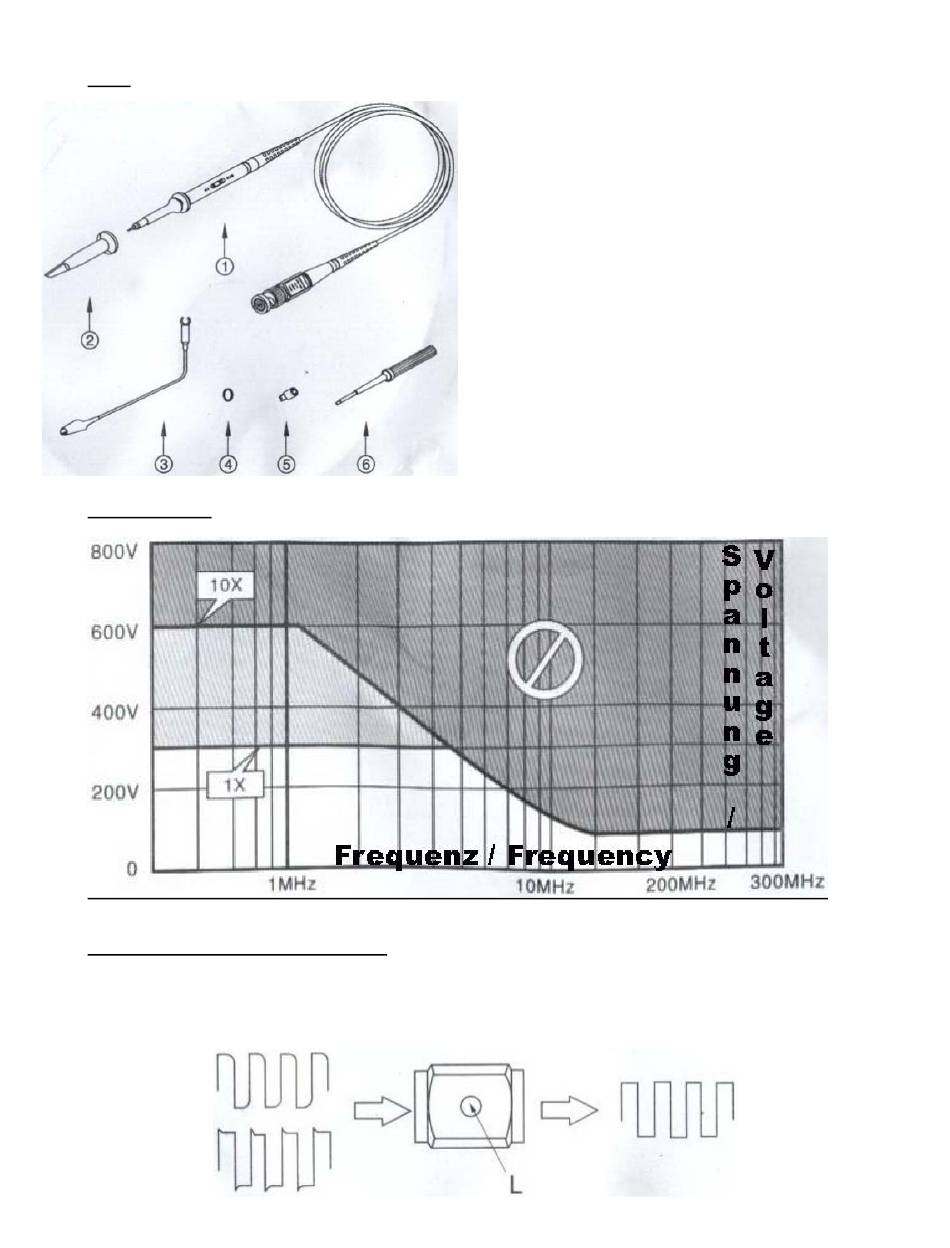

Teile:
Derating Kurve:
Kompensation des Tastkopfeinflusses:
Bevor man mit dem Tastkopf eine Messung durchführt sollte man den Einfluß des Tastkopfes selbst
kompensieren. Schließen Sie den Testkopf an das Testterminal des Oszilloskops. Nutzen Sie den Trimmer L am
Tastkopf, um die 1kHz-Referenzrechteckkurve zu kalibrieren.
P2010 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
1. Tastkopf mit Anschlusskabel.
2. Tastspitzenkappe.
3. Erdklammer.
4. Farbring.
5. Tastkopfablage.
6. Schraubenzieher.
Insbesondere die Erdklammer ist bei Schaltungen deren
Spannungsreferenz von der des Messgerätes abweicht
notwendig, um sinnvolle Signale zu erhalten. Es ist dabei
aber zu beachten, dass bei unterschiedlichen Potentialen
Ausgleichsströme auftreten, welche Sicherungen oder
Schutzschaltungen zerstören können.
655-003/-100
