Lighting Technologies

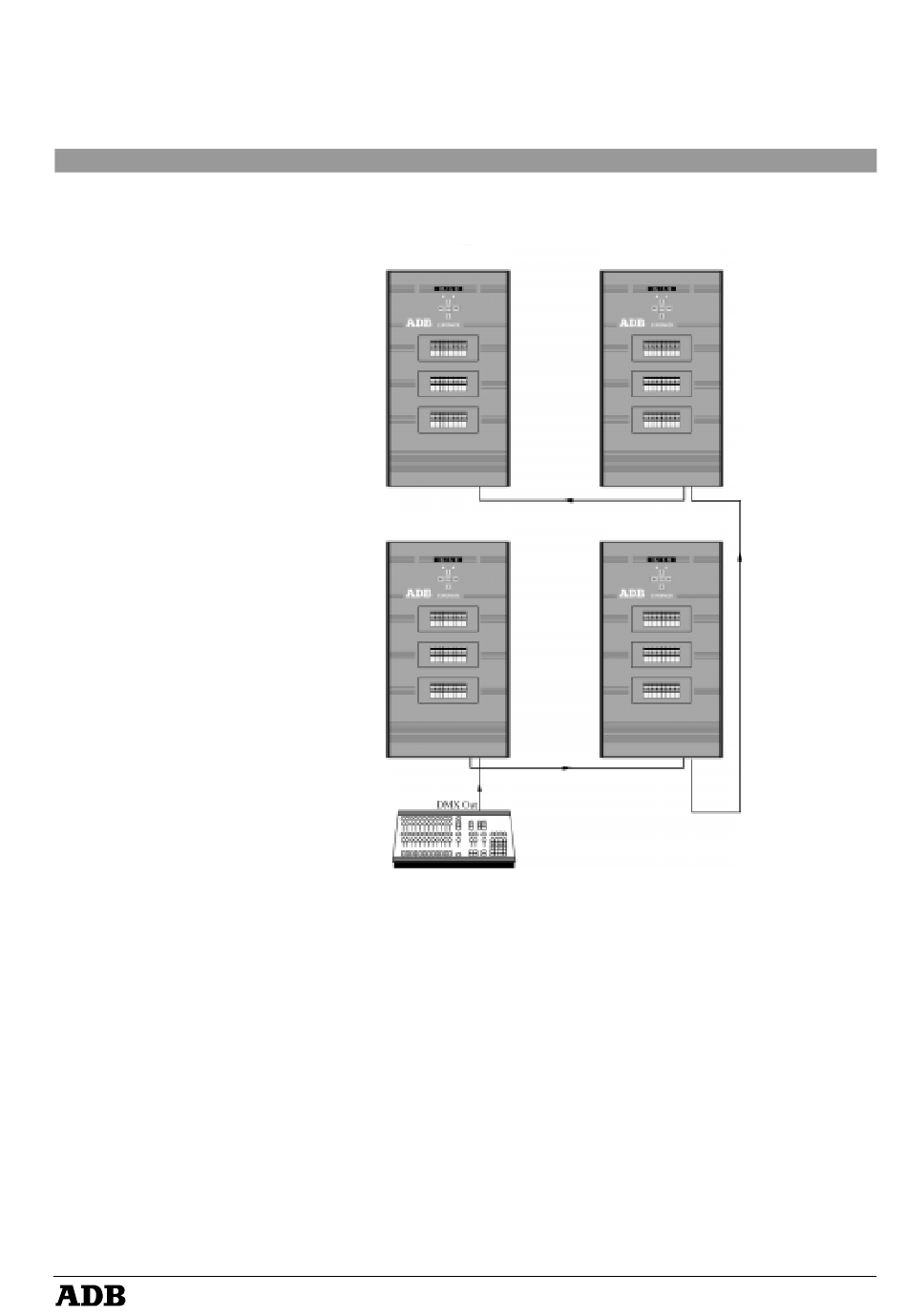

Beispiel 1: vier EURORACKs (24 Dimmer) durch ein Lichtsteuerpult angesteuert.
Adresse gesetzt auf 025 :
Dimmers : 25 bis 48
Adresse gesetzt auf001 :
Dimmers : 1 bis 24
Auslegen von DMX-Kabeln
•
EURORACKs können in jeder beliebigen Reihenfolge aneinander angeschlossen werden
•
das letzte Gerät eines DMX-Netzwerkes muß mit einem Abschlußwiderstand versehen sein
•
die Gesamtlänge der DMX-Kabel (Summe der Einzelkabellängen) ist sehr entscheidend. Wir
empfehlen, 250 m nicht zu überschreiten. Längere Kabelwege können zu einer Einschränkung
der
Signalkabelqualität führen, was zu unvorhersehbaren Effekten führen kann. Für
Kabellängen, die 250 m überschreiten, wird ein aktiver Signalverstärker benötigt, wie
beispielsweise ADBs DATA BOOSTER. Pro Ausgang des DATA BOOSTERs kann ein
Kabelstrang von 250 m Länge angeschlossen werden.
•
Y-Aufsplittung ist unzulässig. Soll das DMX-Signal in mehrere verschiedene Richtungen
aufgeteilt werden, so benötigt man eine entsprechende Aufteileinrichtung (engl.: Splitter), wie
beispielsweise ADBs DATA BOOSTER
•
der DMX-Standard definiert, daß pro Sender maximal 32-Empfängereinheiten angeschlossen
werden dürfen. Somit können an ein Lichtsteuerpult oder einen aktiven Ausgang eines DATA
BOOSTERs/SPLITTERs bis zu 32 EURORACKs angeschlossen werden.
•
ziehen Sie niemals DMX512-Kabel (oder analoge Steuerkabel) zusammen mit Energieleitungen
in einem Kabelstrang
•
Für weitere Informationen verweisen wir auf das Datenblatt des DATA BOOSTERs, oder das
Buch „Recommended Practice for DMX512" (Empfohlener Umgang mit DMX512),
herausgegeben von der „Professional Light and Sound Association" (PLASA), daß Sie von
Ihrem Lieferanten beziehen können.
EURORACK 60
Adresse gesetzt auf049 :
Dimmers : 49 bis 72
Adresse gesetzt auf 073 :
Dimmers : 73 bis 96
Installation - Seite 15
Revision
:
003
