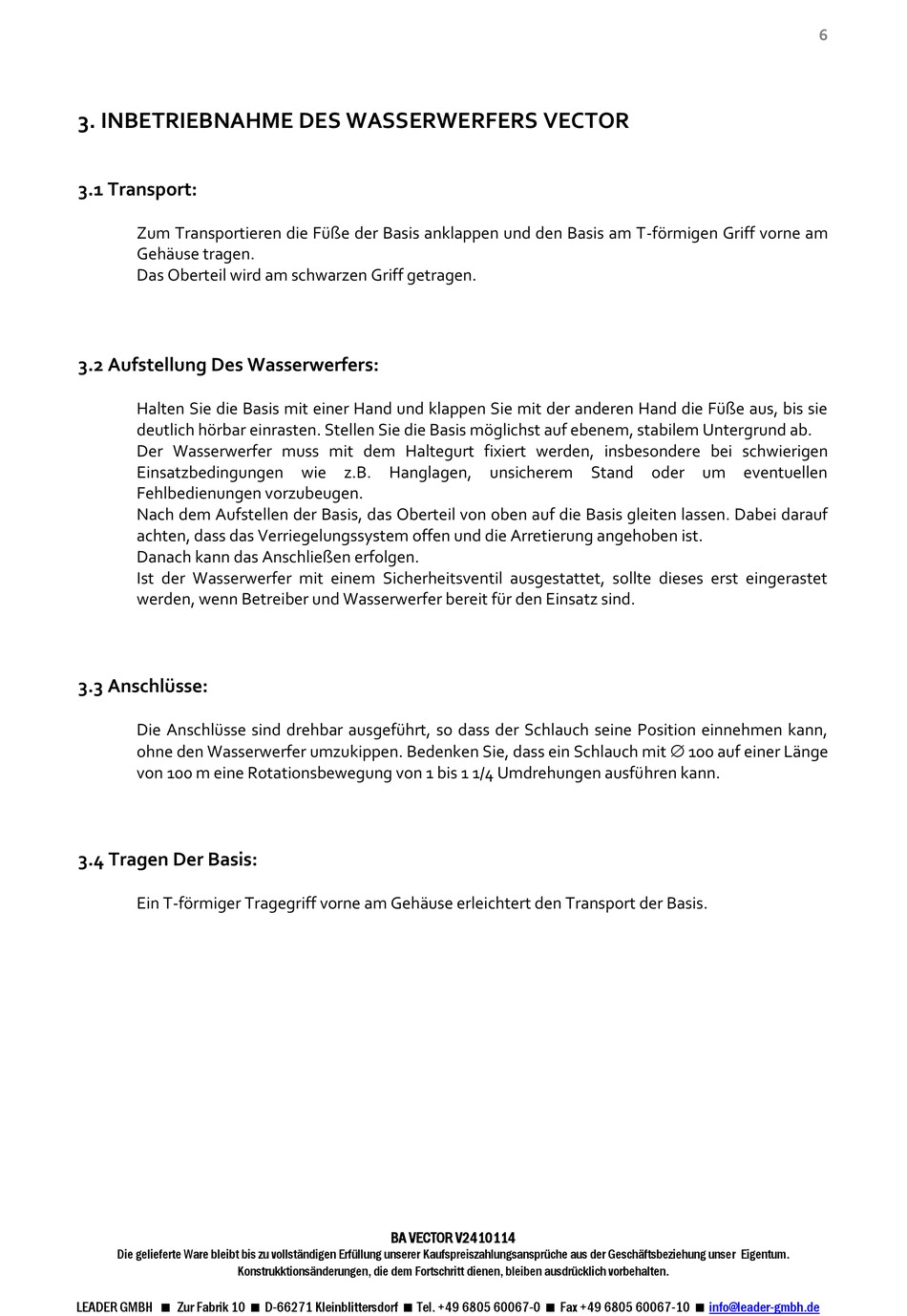

3. INBETRIEBNAHME DES WASSERWERFERS VECTOR

3.1 Transport:

Zum Transportieren die Füße der Basis anklappen und den Basis am T-förmigen Griff vorne am
Gehäuse tragen.
Das Oberteil wird am schwarzen Griff getragen.

3.2 Aufstellung Des Wasserwerfers:

Halten Sie die Basis mit einer Hand und klappen Sie mit der anderen Hand die Füße aus, bis sie
deutlich hörbar einrasten. Stellen Sie die Basis möglichst auf ebenem, stabilem Untergrund ab.
Der Wasserwerfer muss mit dem Haltegurt fixiert werden, insbesondere bei schwierigen
Einsatzbedingungen wie z.B. Hanglagen, unsicherem Stand oder um eventuellen
Fehlbedienungen vorzubeugen.
Nach dem Aufstellen der Basis, das Oberteil von oben auf die Basis gleiten lassen. Dabei darauf
achten, dass das Verriegelungssystem offen und die Arretierung angehoben ist.
Danach kann das Anschließen erfolgen.
Ist der Wasserwerfer mit einem Sicherheitsventil ausgestattet, sollte dieses erst eingerastet
werden, wenn Betreiber und Wasserwerfer bereit für den Einsatz sind.
3.3 Anschlüsse:
Die Anschlüsse sind drehbar ausgeführt, so dass der Schlauch seine Position einnehmen kann,
ohne den Wasserwerfer umzukippen. Bedenken Sie, dass ein Schlauch mit  100 auf einer Länge
von 100 m eine Rotationsbewegung von 1 bis 1 1/4 Umdrehungen ausführen kann.

3.4 Tragen Der Basis:

Ein T-förmiger Tragegriff vorne am Gehäuse erleichtert den Transport der Basis.
