Beschreibung Des Wasserwerfers Vector; Basis; Anschlüsse - Leader Vector Bedienungsanleitung

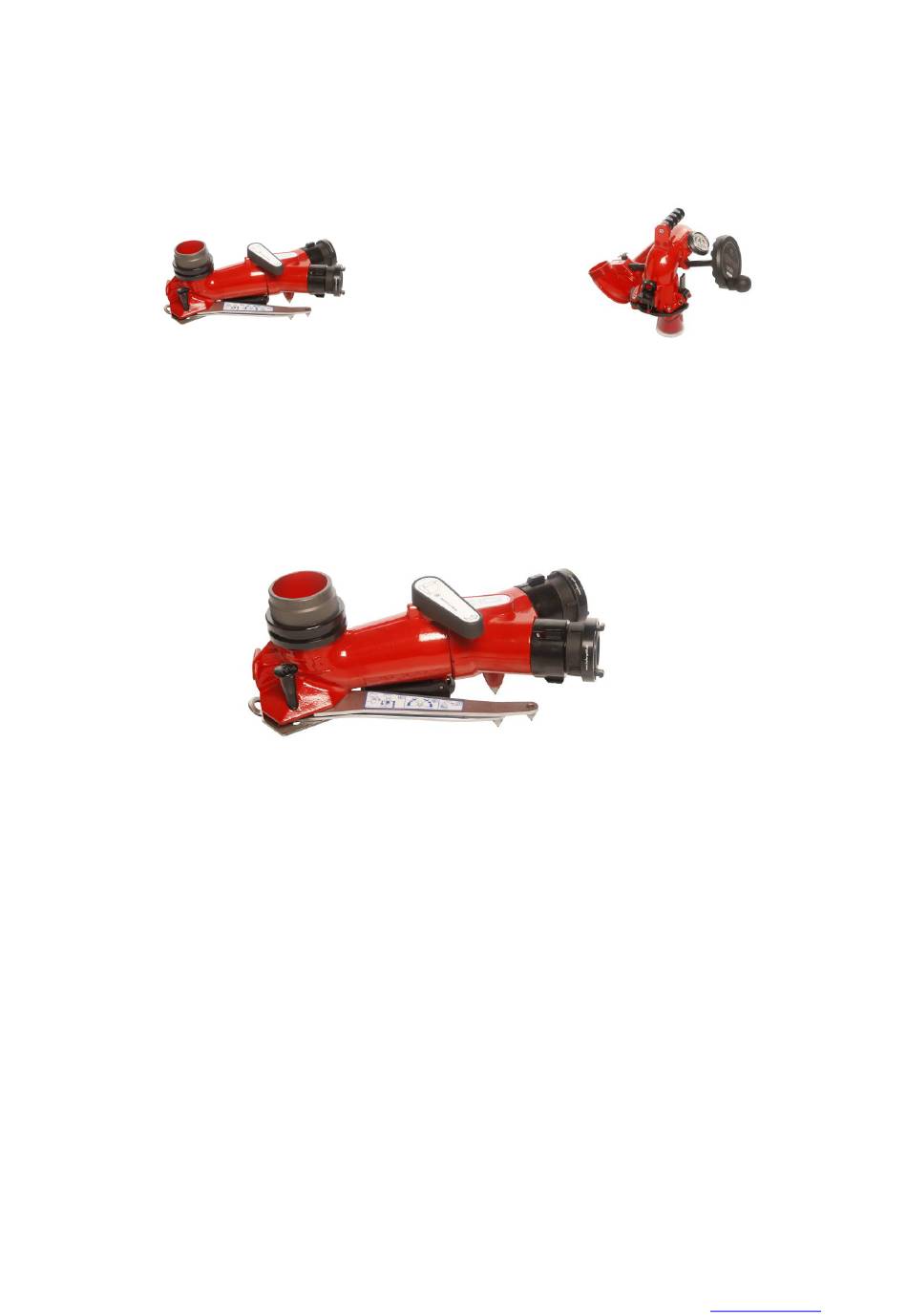

2. BESCHREIBUNG DES WASSERWERFERS VECTOR

Der Wasserwerfer besteht aus 2 Hauptbauteilen:

Basis :

2.1 Basis:
Die Basis ist mit ausklappbaren Füßen aus Edelstahl ausgestattet. Am Ende jedes Beins und
unter dem Gehäuse befinden sich Stabilisierungsspikes aus Wolframkarbid. Dadurch kann der
Wasserwerfer auf jedem Untergrund eingesetzt werden.
Die Edelstahl-Füße absorbieren den Druck durch ihre Elastizität.
Bei einem Hinfallen der Basis besteht so gut wie kein Bruchrisiko.
Die Austrittsöffnung ermöglicht einen hohen Durchfluss. Über ein Drehgelenk mit Edelstahl-
Kugellager kann der Oberteil gedreht werden.
2.2 Anschlüsse:
Die Basis verfügt über folgende Einlassöffnungen:

2 x B-Storz

1 x A-Storz

2 x A-Storz
Die Doppeleinlassöffnungen 2 x 75 mm und 2 x 100 mm sind mit einem internen
Rückschlagklappe ausgestattet, dass die Nutzung nur einer Leitung ermöglicht, z.B. bei
geringem Wasserbedarf oder beim Platzen eines Versorgungsschlauchs.
Die gelieferte Ware bleibt bis zu vollständigen Erfüllung unserer Kaufspreiszahlungsansprüche aus der Geschäftsbeziehung unser Eigentum.
Konstrukktionsänderungen, die dem Fortschritt dienen, bleiben ausdrücklich vorbehalten.
