Ref. 232130, 232131
Manual de Instrucciones
Operating instructions
Manuel d'utilisation
Manuale d'utilizzo
Bedienungsanleitung
Instrukcja obsługi
w w w . t e l e v e s . c o m
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Televes 232130
Inhaltszusammenfassung für Televes 232130

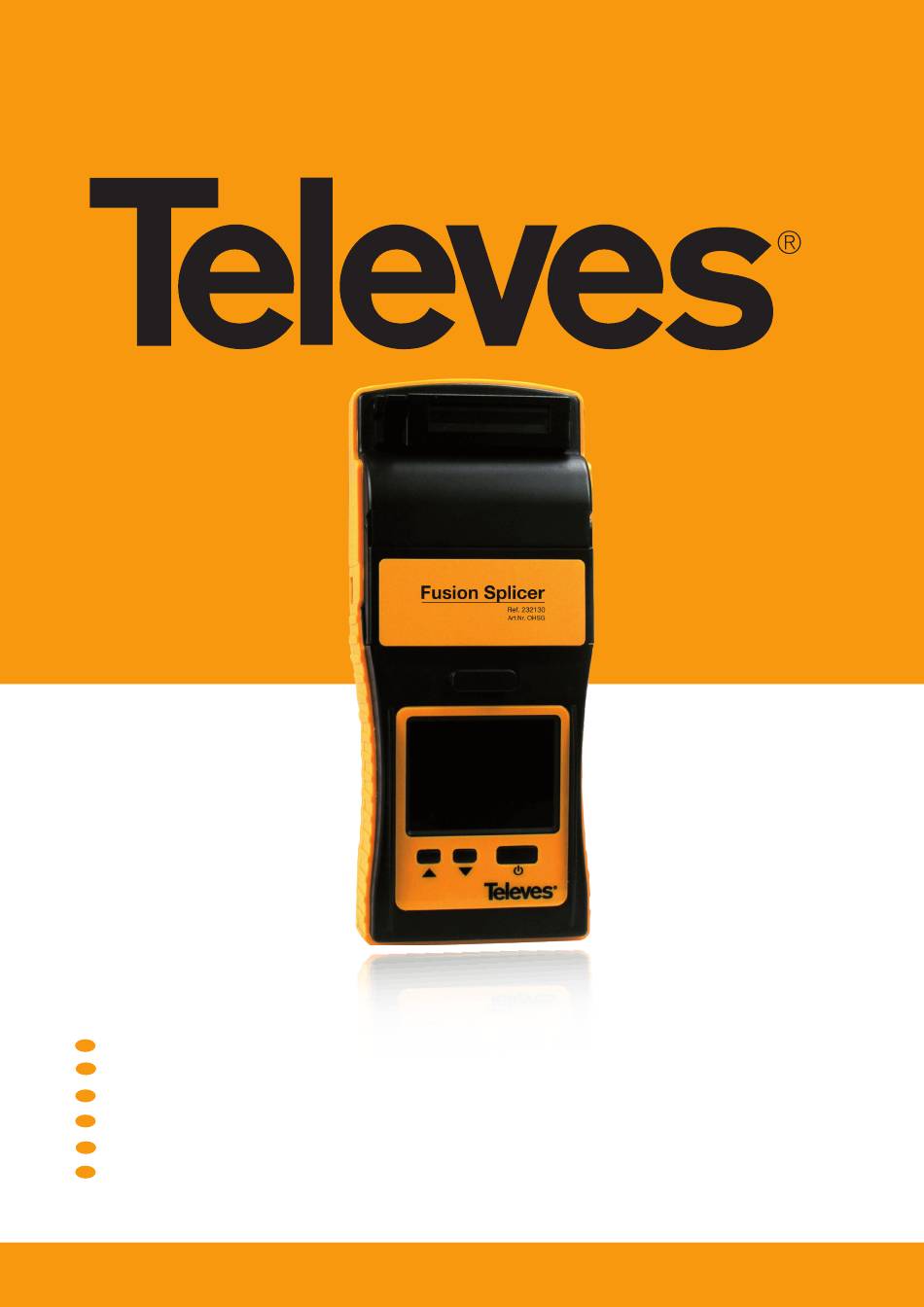

- Seite 1 Ref. 232130, 232131 Manual de Instrucciones Fusionadora de mano Operating instructions Hand-held fusion splicer Manuel d’utilisation Fusionneuse de poche Manuale d’utilizzo Giuntatrice palmare Bedienungsanleitung Handspleißgerät Instrukcja obsługi Spawarka podręczna w w w . t e l e v e s . c o m...
-
Seite 2: Inhaltsverzeichnis
Handspleißgerät Ref. 232130, 232131 Inhaltsverzeichnis Allgemeines ................. -
Seite 3: Warnhinweise
Deberá retirar inmediatamente el adaptador de alimentación, y apagar la fusionadora en caso de que esté encendida. Setzen Sie sich daraufhin mit dem Technischen Support von Televes in Verbindung, um das Gerät zu prüfen bzw. zu reparieren. Reparaturversuche oder andere Eingriffe im Inneren des Geräts führen zum Verlust Ihres Garantieanspruchs (bauen Sie... -
Seite 4: Allgemeines
Präzisionsgerät, das mit Umsicht zu gebrauchen ist. Hinweis Televes behält sich das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt vorzunehmen. Televes haftet in keinem Fall für Schäden, die im Zusammenhang mit diesem Handbuch oder der darin enthaltenen Informationen entstehen. Lieferumfang Handspleißgerät. -
Seite 5: Spleißgerät
Handspleißgerät 2. Fusionadora 2. Spleißgerät: Vorderansicht: Abdeckung Heizofen LCD-Display SD-Kartenslot USB-Anschluss Seitenansicht: Abdeckung Faserklemme Tastenfeld LCD-Display Heizofen Anschluss für Ladegerät... -
Seite 6: Tastenfeld
3. Tastenfeld 4. Inbetriebnahme Kurzanleitung Das Tastenfeld besteht aus nur 3 Tasten, welche ausreichend sind, um die Funktionen und das Menü des Geräts zu bedienen. HINWEIS: Dies ist eine Kurzanleitung zur Inbetriebnahme des Spleißgeräts. Bei Problemen oder zur Die Tastenfunktionen variieren je nach Modus, in dem detaillierten Beschreibung des Prozesses, siehe gearbeitet wird. - Seite 7 Handspleißgerät Spleißen Legen Sie das Glasfaserkabel in die Kopfstücke ein (250 μm in die schwarze Halterung und 900 μm in die blaue Halterung). Die Faser sollte 3-4 cm herausragen. Die Enden der Fasern sollten nun auf dem Display angezeigt werden: Vergessen Sie nicht, den Wärmeschrumpfschlauch über eines der Faserenden zu schieben, bevor Sie mit dem Vorgang beginnen.
-
Seite 8: Funktionsweise Heizofen - Spleißschutz
5. Hauptmenü Um das Hauptmenü aufzurufen, drücken Sie auf “MENU“ auf dem Startdisplay und benutzen Sie die Pfeiltasten, um sich im Menü nach oben und unten zu bewegen. Wählen Sie die gewünschte Option mit der Taste “SELECT“ aus. 5.1 Reinigung der Elektroden Führen Sie das Programm “REINIGUNG DER ELEKTRODEN“... -
Seite 9: Einstellungen
Handspleißgerät Reinigen Sie die Faser mit Isopropylalkohol. Achten Sie darauf, die Faser nach der Reinigung nicht zu berühren, da diese sonst verunreinigt wird. Legen Sie die Faser direkt in die V-Nut (V groove) ein, ohne Kopfstück (siehe Abb.) und schließen Sie die Faserklemme. -
Seite 10: Auswahl Fasertyp
6. Einstellungen Um die verschiedenen Parameter des Spleißgeräts einzus- tellen, öffnen Sie das Menü “EINSTELLUNGEN“. 6.3 Heizofen Die Heizdauer des Ofens können Sie mit den Tasten “UP“ und ”DOWN“ einstellen. Drücken Sie “SELECT“, um den neuen Wert auszuwählen oder gehen Sie nach oben und wählen Sie “EXIT“, wenn Sie nichts ändern möchten. -
Seite 11: Position Der Faser
Handspleißgerät speichern Sie diese neue Position, indem Sie die Option „SPEICHERN“ wählen und auf “SELECT“ drücken. 6.6 Elektroden Im Menü “ELEKTRODEN“ verfügen Sie über folgende Optionen: 6.5 Position der Faser Mit dieser Option ist die Feineinstellung der Position der Fasern möglich, falls sich diese nicht in der korrekten Position befinden, wenn sie in die V-Nut eingelegt werden. -
Seite 12: Spleißen Pausieren
“NEUE ELEKTRODEN“. herabgesetzt. Das Spleißgerät informiert den Benutzer regelmäßig nach 10 Spleißvorgängen, dass die Elektroden Mit dieser Option wird der Zähler der Elektroden im Menü gereinigt werden müssen, weshalb eine manuelle “INFORMATION“ zurückgesetzt. (Wählen Sie die Option Reinigung empfohlen wird (siehe Punkt 5.1 “Reinigung nur, wenn Sie die Elektroden ausgetauscht haben.) der Elektroden“). -
Seite 13: Hinweise Für Eine Ordnungsgemäße Handhabung Der Faser
Handspleißgerät 7. Hinweise für eine ordnungsgemäßeHandhabung 7.3 Entfernen der Isolierung des Glasfaserkabels der Faser und Werkzeuge. Legen Sie die Abisolierzange am Rand des Kopfstücks mit Häufig kommt es durch eine unsachgemäße Handhabung der eingelegten Faser an. Schließen Sie die Abisolierzange oder Vorbereitung der Fasern zu Spleißen schlechter fest und ziehen Sie den Schutzmantel des Glasfaserkabels Qualität. -
Seite 14: Einlegen Der Faser
3.- Schließen Sie die Faserklemme, damit werden die Fa- sern fixiert. 4.- Schließen Sie die Hauptabdeckung. Die Fasern müssen nun wie in nachfolgender Abb. auf dem Display ange- zeigt werden: Die Faser wird im 90°-Winkel beschnitten. Öffnen Sie die Abdeckung und entnehmen Sie die Faser. 7.6 Einlegen der Faser Correcto Legen Sie die beschnittenen und vorbereiteten Fasern in... -
Seite 15: Spleißen Der Faser
Handspleißgerät 7.7 Spleißen der Faser 8. Reinigung des Geräts Bevor Sie den Spleißvorgang starten, vergewissern Sie sich, 8.1 Reinigung der V-Nut (V groove) des Spleißgeräts dass Sie das für den Fasertyp geeignete Spleißprogramm im Menü “EINSTELLUNGEN“->„AUSWAHL FASERTYP“ Die Präzisionsoberfläche der V-Nut ist sehr sensibel und gewählt haben. -
Seite 16: Sd-Karte
9. SD-Karte Arbeitsumfeld: Von 0 bis 45 °C / maximal 95 % relative Luftfeuchtigkeit (ohne Kondensation). Sie können die Werte jedes Spleißvorgangs auf eine SD- Karte exportieren (sofern eine eingesetzt ist). Auf diese Weise können Sie die Daten anschließend am PC öffnen/auswerten. 10. - Seite 17 televes.com...
