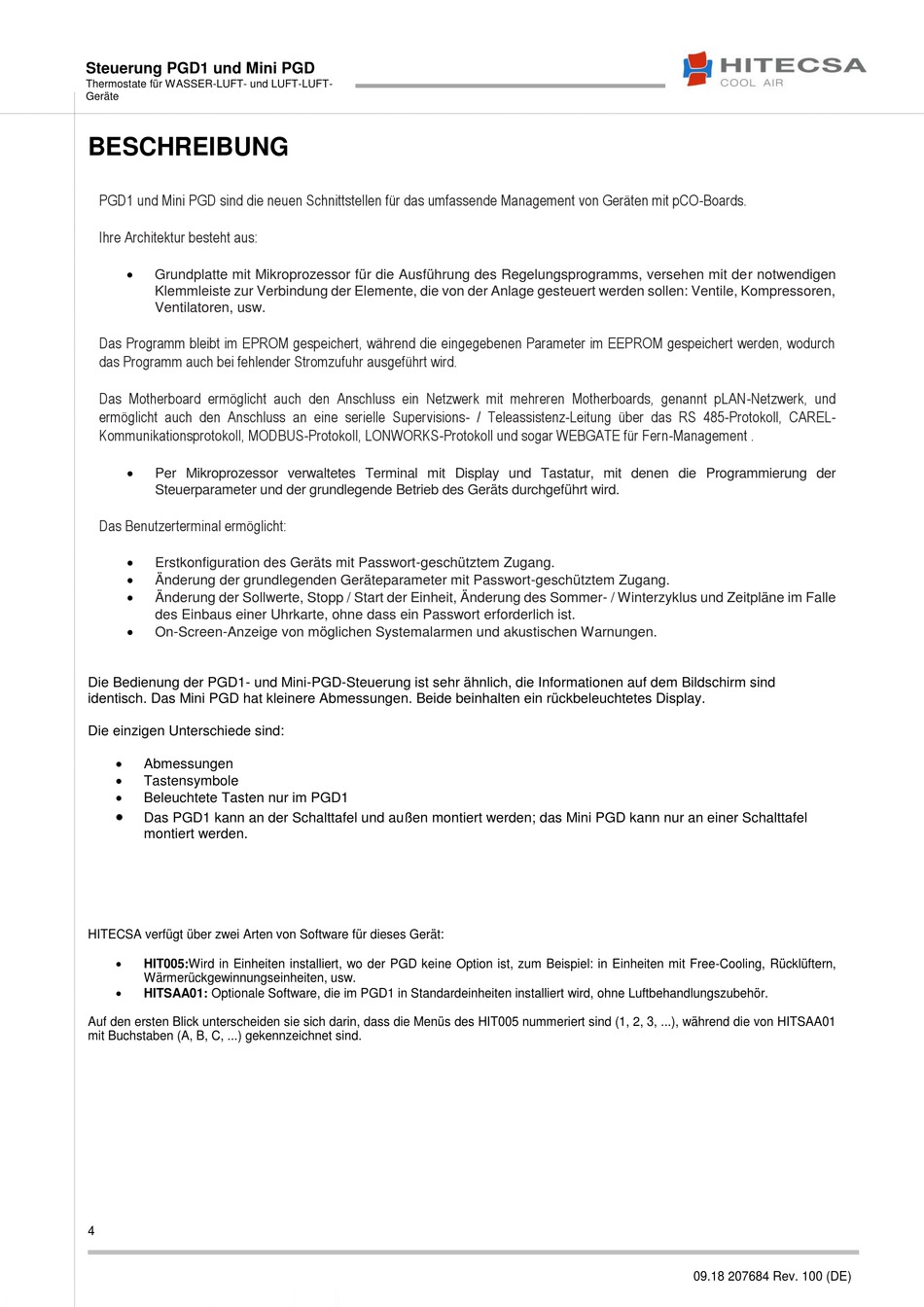

Steuerung PGD1 und Mini PGD
Thermostate für WASSER-LUFT- und LUFT-LUFT-
Geräte

BESCHREIBUNG

PGD1 und Mini PGD sind die neuen Schnittstellen für das umfassende Management von Geräten mit pCO-Boards.
Ihre Architektur besteht aus:

Grundplatte mit Mikroprozessor für die Ausführung des Regelungsprogramms, versehen mit der notwendigen
Klemmleiste zur Verbindung der Elemente, die von der Anlage gesteuert werden sollen: Ventile, Kompressoren,
Ventilatoren, usw.
Das Programm bleibt im EPROM gespeichert, während die eingegebenen Parameter im EEPROM gespeichert werden, wodurch
das Programm auch bei fehlender Stromzufuhr ausgeführt wird.
Das Motherboard ermöglicht auch den Anschluss ein Netzwerk mit mehreren Motherboards, genannt pLAN-Netzwerk, und
ermöglicht auch den Anschluss an eine serielle Supervisions- / Teleassistenz-Leitung über das RS 485-Protokoll, CAREL-
Kommunikationsprotokoll, MODBUS-Protokoll, LONWORKS-Protokoll und sogar WEBGATE für Fern-Management .

Per Mikroprozessor verwaltetes Terminal mit Display und Tastatur, mit denen die Programmierung der
Steuerparameter und der grundlegende Betrieb des Geräts durchgeführt wird.
Das Benutzerterminal ermöglicht:

Erstkonfiguration des Geräts mit Passwort-geschütztem Zugang.

Änderung der grundlegenden Geräteparameter mit Passwort-geschütztem Zugang.

Änderung der Sollwerte, Stopp / Start der Einheit, Änderung des Sommer- / Winterzyklus und Zeitpläne im Falle
des Einbaus einer Uhrkarte, ohne dass ein Passwort erforderlich ist.

On-Screen-Anzeige von möglichen Systemalarmen und akustischen Warnungen.
Die Bedienung der PGD1- und Mini-PGD-Steuerung ist sehr ähnlich, die Informationen auf dem Bildschirm sind
identisch. Das Mini PGD hat kleinere Abmessungen. Beide beinhalten ein rückbeleuchtetes Display.
Die einzigen Unterschiede sind:

Abmessungen

Tastensymbole

Beleuchtete Tasten nur im PGD1

Das PGD1 kann an der Schalttafel und außen montiert werden; das Mini PGD kann nur an einer Schalttafel
montiert werden.
HITECSA verfügt über zwei Arten von Software für dieses Gerät:

HIT005:Wird in Einheiten installiert, wo der PGD keine Option ist, zum Beispiel: in Einheiten mit Free-Cooling, Rücklüftern,
Wärmerückgewinnungseinheiten, usw.

HITSAA01: Optionale Software, die im PGD1 in Standardeinheiten installiert wird, ohne Luftbehandlungszubehör.
Auf den ersten Blick unterscheiden sie sich darin, dass die Menüs des HIT005 nummeriert sind (1, 2, 3, ...), während die von HITSAA01
mit Buchstaben (A, B, C, ...) gekennzeichnet sind.
