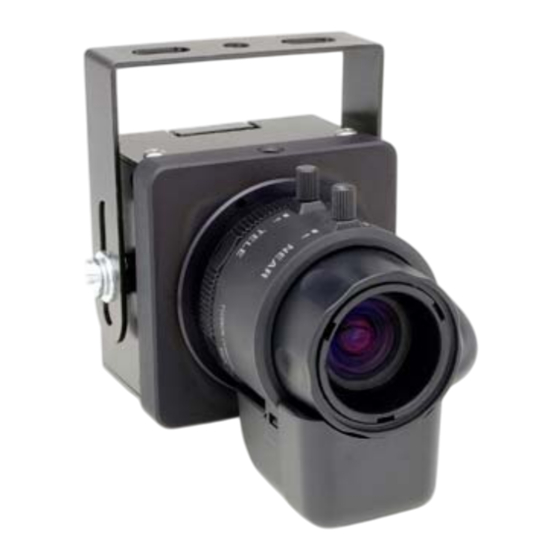

- Seite 1 Installation und Konfiguration Deutsch Modulkameras MDF3000A-CS MDF3000A-M Rev. 2.0.0 / 080123...
- Seite 2 MDF3000A-CS / MDF3000A-M Copyright © Dallmeier electronic GmbH & Co.KG Alle Rechte vorbehalten. Dieses Dokument darf weder im Ganzen, noch in Teilen, kopiert, fotokopiert, reproduziert, übersetzt, auf ein elektronisches Medium übertragen oder in eine maschinenlesbare Form gebracht werden ohne vorheriger schriftlicher Genehmigung durch die Dallmeier electronic GmbH &...
-
Seite 3: Inhaltsverzeichnis
Montage Haltebügel (Z-Form) ..............14 Installation ....................14 Verkabelung herstellen ................14 6.5.1 Video- / Stromversorgungskabel ..............14 6.5.2 DC Autoiris (nur MDF3000A-CS) ..............15 6.5.3 Videoanschluss ................... 15 6.5.4 Stromanschluss ................... 15 Inbetriebnahme ................... 15 Vorbereitung Konfiguration ..............16 UTC Remote Box .................. - Seite 4 Exit Menu ....................26 Anhang ...................... 27 Menüstruktur ....................27 Technische Daten ..................28 10.1 MDF3000A-CS ................... 28 Technische Zeichnung MDF3000A-CS ............30 10.2 MDF3000A-M ..................... 31 Technische Zeichnung MDF3000A-M ............33 10.3 Technische Zeichnung Haltevorrichtung ............. 34 Dallmeier electronic...
-
Seite 5: Zu Diesem Dokument
Dieses Dokument ist gültig für folgende Modulkameras: MDF3000A-CS MDF3000A-M Es wurde auf Basis der Software-Version 1.7 (MDF3000A-CS) und 2.3 (MDF3000A-M) erstellt. Die Ausführungen in diesem Dokument beziehen sich auf alle Modulkameras. Zur Verein- fachung wird daher die Bezeichnung „MDF3000A“ verwendet. - Seite 6 MDF3000A-CS / MDF3000A-M VORSICHT Das Warnwort VORSICHT kennzeichnet eine möglicherweise bevorstehende Gefahr, die zu leichter Verletzung führen kann, wenn sie nicht vermieden wird. ACHTUNG Das Wort ACHTUNG kennzeichnet Informationen zur Vermei- dung von Sachschäden, Fehlkonfigurationen oder Fehl- bedienungen. HINWEIS Ein HINWEIS bietet Informationen zu Grundlagen, Besonder- heiten und effizienter Vorgehensweise sowie allgemeine Emp- fehlungen.
-
Seite 7: Sicherheitshinweise
Nicht geeignete Peripherie kann zur Verletzung lokaler Gesetze bzw. Vorschrif- ten und zur Beschädigung des Geräts führen. Des Weiteren führt der Einsatz von Periphe- rie die nicht von Dallmeier electronic geprüft und freigegeben ist zum Verlust der Gewähr- leistung. Fragen Sie im Zweifelsfall beim zuständigen Vertriebspartner nach. - Seite 8 MDF3000A-CS / MDF3000A-M Gerät nicht öffnen Öffnen sie das Gehäuse des Geräts nicht. Im Gerät sind keine Bauteile, die vom Benutzer gewartet werden müssen. Die Prüfung, Wartung und Reparatur bei geöffnetem Gehäuse darf nur von geschultem und autorisiertem Fachpersonal (Errichter) ausgeführt werden.
-
Seite 9: Allgemeine Hinweise
Inhalt dieser Dokumentation. Bestimmte Funktionen oder Eigen- schaften können eine kostenpflichtige Freischaltung erfordern. Transport und Verpackung Bewahren Sie die Originalverpackung für den späteren Transport auf. Dallmeier electronic übernimmt keine Verantwortung für Schäden durch unsachgemäßen Transport. Der Ver- sand sollte nur in der Originalverpackung erfolgen. -
Seite 10: Gewährleistung
MDF3000A-CS / MDF3000A-M Erweiterte Rauschunterdrückung Optimierung der Bildqualität mittels zahlreicher Kontrollfunktionen, wie AWB, AGC, BLC und erweiterter Slow Shutter Hoher Dynamikbereich bis zu 120 dB Konfiguration über UTC-Befehle Kompakte und leichte Bauweise Schneller und unkomplizierter Einbau Vielseitige und anpassbare Montagevorrichtung Verschiedene Objektive verfügbar... -
Seite 11: Hinweise Zum Betrieb Der Modulkamera
MDF3000A-CS / MDF3000A-M Hinweise zum Betrieb der Modulkamera Die Kamera wird mit 12V Gleichspannung betrieben. Befindet sich die Kamera oder die an der Kamera angeschlossenen Kabel im Bereich von starken Strahlungsquellen, kann das Videobild verfälscht werden. Die Kamera ist mit einer automatischen Verstärkungsregelung (AGC) ausgestattet. Bei schwacher Beleuchtung kann es zu Veränderungen im Bild kommen (z. -
Seite 12: Ansichten Und Anschlussbelegung
MDF3000A-CS / MDF3000A-M Ansichten und Anschlussbelegung Ansichten MDF3000A-CS MDF3000A-M Abb. 5-1 MDF3000A-CS MDF3000A-M 1 DC Autoiris Objektiv 1 Objektiv 2 CS-Objektivfassung 2 Schraubfassung: Ø 12 mm 3 Schlitzschraube M 4 x 6 mit Unterleg- 3 Schlitzschraube M 4 x 6 mit Unterleg-... -
Seite 13: Anschlussbelegung (Gehäuserückseite)
MDF3000A-CS / MDF3000A-M Anschlussbelegung (Gehäuserückseite) MDF3000A-CS MDF3000A-M A Pin 1 A Pin 1 B Pin 1 Abb. 5-2 Pin-Belegung A = Schnittstelle Video und Stromversorgung Pin 1 = Video Masse Pin 2 = Video OUT Pin 3 = Masse Pin 4 = + 12V DC B = Schnittstelle DC Autoiris Objektiv Pin 1 = Dämpfung +... -
Seite 14: Installation Und Inbetriebnahme
MDF3000A-CS / MDF3000A-M Installation und Inbetriebnahme Anforderungen an den Installationsort Die MDF3000A wurde für den Einsatz im Innenbereich konzipiert. Schädliche Umgebungs- bedingungen können zu einer verkürzten Lebensdauer oder zu Fehlfunktionen führen. Installieren Sie die Kamera nicht an Orten mit: starker Staub- und Schmutzentwicklung Wasserdampf oder Ölschwaden (z. -
Seite 15: Dc Autoiris (Nur Mdf3000A-Cs)
MDF3000A-CS / MDF3000A-M 6.5.2 DC Autoiris (nur MDF3000A-CS) Schließen Sie das DC Autoiris-Kabel an die Modulkamera an. ACHTUNG Achten Sie auf die richtige Pin-Belegung. 6.5.3 Videoanschluss WARNUNG Lebensgefahr durch Stromschlag bei Blitzeinschlag. Schließen Sie das Videokabel nicht während eines Gewitters an. -
Seite 16: Vorbereitung Konfiguration
MDF3000A-CS / MDF3000A-M Vorbereitung Konfiguration Die Kamera ist ab Werk so eingestellt, dass sie für die meisten Szenarien ohne weitere Konfiguration verwendet werden kann. Bei Bedarf können aber bestimmte Kamera- eigenschaften über das Kameramenü konfiguriert werden. Dabei kann die Kamera über die UTC Remote Box, den Rekorder oder mit PView konfigu- riert werden. -
Seite 17: Dms Rekorder
MDF3000A-CS / MDF3000A-M DMS Rekorder Abb. 7-3 Kamera Rekorder Monitor HINWEIS Diese Vorgehensweise ist mit einem Rekorder ab Software- version 5.3.1 und eingebauter FG-11 Framegrabber-Karte möglich. PView Abb. 7-4 Kamera Rekorder PView-Station Monitor HINWEIS Diese Vorgehensweise ist mit einem Rekorder ab Software- version 5.3.1 und eingebauter FG-11 Framegrabber-Karte in... -
Seite 18: Konfiguration
MDF3000A-CS / MDF3000A-M Konfiguration Das Konfigurationsmenü wird wie folgt geöffnet: UTC Remote Box: OK-Taste ca. 2 Sekunden drücken. DMS-Rekorder: Kamerasteuerung > Menü öffnen / schließen PView: Kamerasteuerung > Menü öffnen / schließen Die Navigation im Konfigurationsmenü erfolgt immer über 4 Richtungstasten, die im Fol- genden als Selektor bezeichnet werden. - Seite 19 MDF3000A-CS / MDF3000A-M Details 1/2 Einsatz bei sehr kontrastreichen Szenen mit starkem Gegenlicht. Die Details werden in sehr hoher Auflösung dargestellt. Der maximale Dynamikumfang der Kamera wird genutzt. Indoor / Shadow Einsatz bei sehr kontrastreichen Szenen im Innenbereich. Die relevanten Details liegen im Schatten.
- Seite 20 MDF3000A-CS / MDF3000A-M Alternativ zu den Presets können Sie die folgenden Werte auch manuell an Ihre Gegeben- heiten vor Ort anpassen: Brightness Wählen Sie Brightness, um die Bildhelligkeit einzustellen. Gamma Gamma bestimmt den Helligkeitsverlauf innerhalb des Farbraumes und somit die Diffe- renzierung von Lichtern und Schatten.
-
Seite 21: Basic Functions
MDF3000A-CS / MDF3000A-M Basic Functions Im Bereich Basic Functions können Sie grundsätzliche Einstellungen und Vorgaben für die Bilddarstellung vornehmen. 8.2.1 Camera ID Mit Camera ID können Sie der Kamera eine eindeutige Be- --------- Basic Functions --------- zeichnung zuweisen. Previous Page. -
Seite 22: Horizontal Flip
MDF3000A-CS / MDF3000A-M HINWEIS Die Funktion Sync = AC-Linelock wird von der MDF3000A nicht unterstützt. HINWEIS Flicker Free Linelock ist empfehlenswert, wenn Kameras ohne Linelock bei 50Hz-Netzfrequenz für Szenarien mit Neonröh- ren optimiert werden müssen. V-Phase Nach der Wahl des Videopegels und der Synchronisation können Sie die V-Phase im Bedarfsfall korrigieren. -
Seite 23: Color
MDF3000A-CS / MDF3000A-M 8.2.5 Color Im Menüpunkt Color können Sie die Farbwiedergabe --------- Basic Functions --------- deaktivieren und in den Schwarz-Weiß-Modus wechseln Previous Page. (Color = B/W). Camera ID. CCTV System PAL.. Bei der Einstellung B/W w/Burst werden die Menüeinträge Horizontal Flip Lens Select.. -
Seite 24: Image Functions
Vollbild nur eine Bewegungsphase auf. Der „Kammeffekt“ wird so vermieden, jedoch werden schnelle Bewegungen geruckelter wiedergegeben. HINWEIS Um Kamerabilder mit maximaler Auflösung aufzuzeichnen, sollte der Dallmeier-Rekorder im Vollbildmodus und die Ka- mera mit der Einstellung Progressive Scan = On betrieben werden. 8.3.2 Backlight Bei Aufnahmen mit Gegenlicht, z. -
Seite 25: Digital Zoom
MDF3000A-CS / MDF3000A-M Drücken Sie die Enter-Taste. Das Messfeld wird grün dargestellt. Das Messfeld kann mit dem Selektor vergrößert wer- den. Drücken Sie die Enter-Taste. Das Messfeld wird rot dargestellt. Das Messfeld kann mit dem Selektor verkleinert werden. Drücken Sie anschließend die Enter-Taste für ca. 2 Sekunden, um die vorgenommenen Einstellungen zu speichern und das Konfigurationsmenü... -
Seite 26: Exit Menu
MDF3000A-CS / MDF3000A-M Bei ATW (Auto Tracking White Balance) wird der Weißabgleich ständig neu berechnet. Der Weißabgleich wird bei unterschiedlichen Aufnahmebedingungen entsprechend nachgeregelt. Die Funktion WB Offset kann dann verwendet werden, wenn der automatische Weißab- gleich eine unbefriedigende Farbdarstellung bei „einfarbigen“ Szenen liefert. Diese Funkti- on bewirkt eine Verschiebung der gemessenen Farbtemperatur. -
Seite 27: Anhang
MDF3000A-CS / MDF3000A-M Anhang Menüstruktur ----------------- 3000 ------------------ > Presets.. Basic Functions.. Image Functions.. Save / Exit Menu.. --------------- Presets ---------------- Previous Page. > Presets Universal. Brightness Gamma Auto Range Bias (nur bei Casino-Version) Range Bias Gain Limit Gain Limit (nur bei Casino-Version) -
Seite 28: 10 Technische Daten
MDF3000A-CS / MDF3000A-M 10 Technische Daten 10.1 MDF3000A-CS Kamera Sensor 1/3“ DPS CMOS Signalverarbeitung 17-bit Digital Signal Processing Videostandard NTSC / PAL Bilderfassung Progressive Scan Bilderfassungsrate 30 fps (NTSC), 25 fps (PAL) Bildübertragungsformat PsF (Progressive segmented Frame) Bildübertragungsrate 60 Halbbilder pro Sekunde (NTSC) - Seite 29 MDF3000A-CS / MDF3000A-M Schnittstellen DC Autoiris 4-Pin Molex Stecker Video / Power 4-Pin Hirose Stecker Video OUT FBAS, 1.0 Vp-p, 75Ω, BNC Umgebungsbedingungen Temperatur 0° bis +35°C empfohlen Luftfeuchtigkeit 0% bis 90% (nicht kondensierend) Elektrische Daten Stromversorgung 12V DC ± 5% (inkl.
-
Seite 30: Technische Zeichnung Mdf3000A-Cs
MDF3000A-CS / MDF3000A-M Technische Zeichnung MDF3000A-CS 46,30 44,80 37,50 15,90 30,70 11,13 46,30 Einheit: mm Dallmeier electronic... -
Seite 31: Mdf3000A-M
MDF3000A-CS / MDF3000A-M 10.2 MDF3000A-M Kamera Sensor 1/3“ DPS CMOS Signalverarbeitung 17-bit Digital Signal Processing Videostandard NTSC / PAL Bilderfassung Progressive Scan Bilderfassungsrate 30 fps (NTSC), 25 fps (PAL) Bildübertragungsformat PsF (Progressive segmented Frame) Bildübertragungsrate 60 Halbbilder pro Sekunde (NTSC) - Seite 32 MDF3000A-CS / MDF3000A-M Schnittstellen Video / Power 4-Pin Hirose Stecker Video OUT FBAS, 1.0 Vp-p, 75Ω, BNC Umgebungsbedingungen Temperatur 0° bis +35°C empfohlen Luftfeuchtigkeit 0% bis 90% (nicht kondensierend) Elektrische Daten Stromversorgung 12V DC ± 5% (inkl. zulässiger Toleranz) Leistungsaufnahme Ca.
-
Seite 33: Technische Zeichnung Mdf3000A-M
MDF3000A-CS / MDF3000A-M Technische Zeichnung MDF3000A-M 44,80 15,90 26,25 9,50 7,20 10,45 22,40 Einheit: mm Dallmeier electronic... -
Seite 34: Technische Zeichnung Haltevorrichtung
MDF3000A-CS / MDF3000A-M 10.3 Technische Zeichnung Haltevorrichtung 4,50 64,65 92,35 Einheit: mm Dallmeier electronic... -
Seite 35: Erklärung Über Die Konformität
Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit 89/336/EWG und der Niederspannungsrichtlinie 73/23/EWG und 2006/95/EWG festgelegt sind. Diese Erklärung wird abgegeben durch: Dallmeier electronic GmbH & Co.KG Cranachweg 1 D - 93051 Regensburg Die jeweiligen Prüfungen wurden bei akkreditierten Prüflabors durchgeführt.
