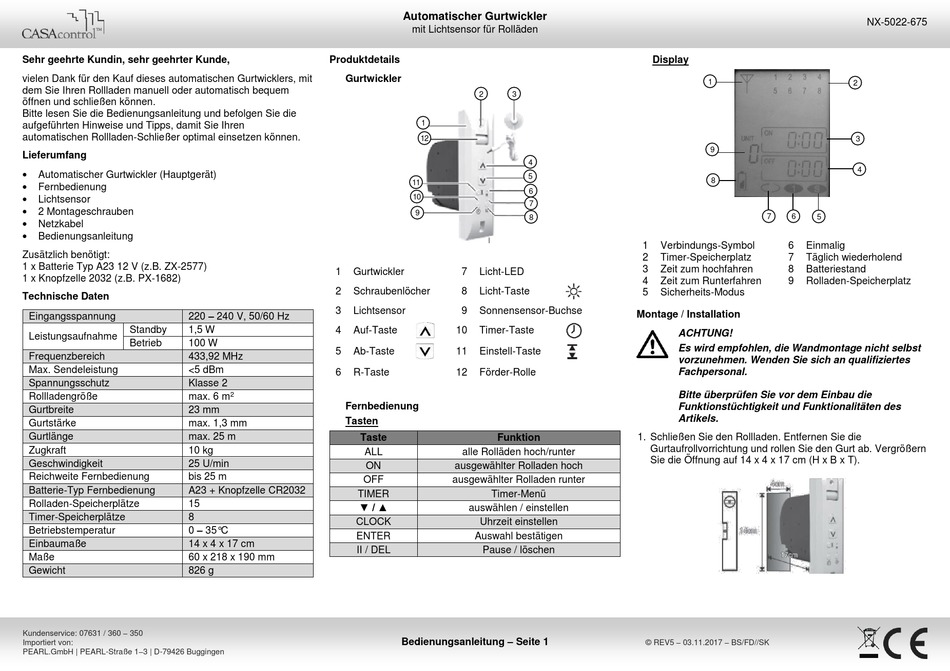

CASA control NX-5022 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses automatischen Gurtwicklers, mit
dem Sie Ihren Rollladen manuell oder automatisch bequem
öffnen und schließen können.
Bitte lesen Sie die Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren
automatischen Rollladen-Schließer optimal einsetzen können.
Lieferumfang

Automatischer Gurtwickler (Hauptgerät)

Fernbedienung

Lichtsensor

2 Montageschrauben

Netzkabel

Bedienungsanleitung
Zusätzlich benötigt:
1 x Batterie Typ A23 12 V (z.B. ZX-2577)
1 x Knopfzelle 2032 (z.B. PX-1682)
Technische Daten
220 – 240 V, 50/60 Hz
Eingangsspannung
Standby 1,5 W
Leistungsaufnahme
Betrieb 100 W
Frequenzbereich 433,92 MHz
Max. Sendeleistung <5 dBm
Spannungsschutz Klasse 2
Rollladengröße max. 6 m
Gurtbreite 23 mm
Gurtstärke max. 1,3 mm
Gurtlänge max. 25 m
Zugkraft 10 kg
Geschwindigkeit 25 U/min
Reichweite Fernbedienung bis 25 m
Batterie-Typ Fernbedienung A23 + Knopfzelle CR2032
Rolladen-Speicherplätze 15
Timer-Speicherplätze 8
0 – 35°C
Betriebstemperatur
Einbaumaße 14 x 4 x 17 cm
Maße 60 x 218 x 190 mm
Gewicht 826 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Automatischer Gurtwickler
Produktdetails
Gurtwickler
1 Gurtwickler
2 Schraubenlöcher
3 Lichtsensor
4 Auf-Taste
5 Ab-Taste
6 R-Taste
2
Fernbedienung
Tasten
Taste
ALL
ON
OFF
TIMER
▼ / ▲
CLOCK
ENTER
II / DEL
Bedienungsanleitung – Seite 1
mit Lichtsensor für Rolläden
2 3
1
12
4
5
11
6
10
7
9
8
7 Licht-LED
8 Licht-Taste
9 Sonnensensor-Buchse
10 Timer-Taste
11 Einstell-Taste
12 Förder-Rolle
Funktion
alle Rolläden hoch/runter
ausgewählter Rolladen hoch
ausgewählter Rolladen runter
Timer-Menü
auswählen / einstellen
Uhrzeit einstellen
Auswahl bestätigen
Pause / löschen
Display
1
9
8
7 6
1 Verbindungs-Symbol 6 Einmalig
2 Timer-Speicherplatz 7 Täglich wiederholend
3 Zeit zum hochfahren 8 Batteriestand
4 Zeit zum Runterfahren 9 Rolladen-Speicherplatz
5 Sicherheits-Modus
Montage / Installation
ACHTUNG!
Es wird empfohlen, die Wandmontage nicht selbst
vorzunehmen. Wenden Sie sich an qualifiziertes
Fachpersonal.
Bitte überprüfen Sie vor dem Einbau die
Funktionstüchtigkeit und Funktionalitäten des
Artikels.
1. Schließen Sie den Rollladen. Entfernen Sie die
Gurtaufrollvorrichtung und rollen Sie den Gurt ab. Vergrößern
Sie die Öffnung auf 14 x 4 x 17 cm (H x B x T).
© REV5 – 03.11.2017 – BS/FD//SK
NX-5022-675
