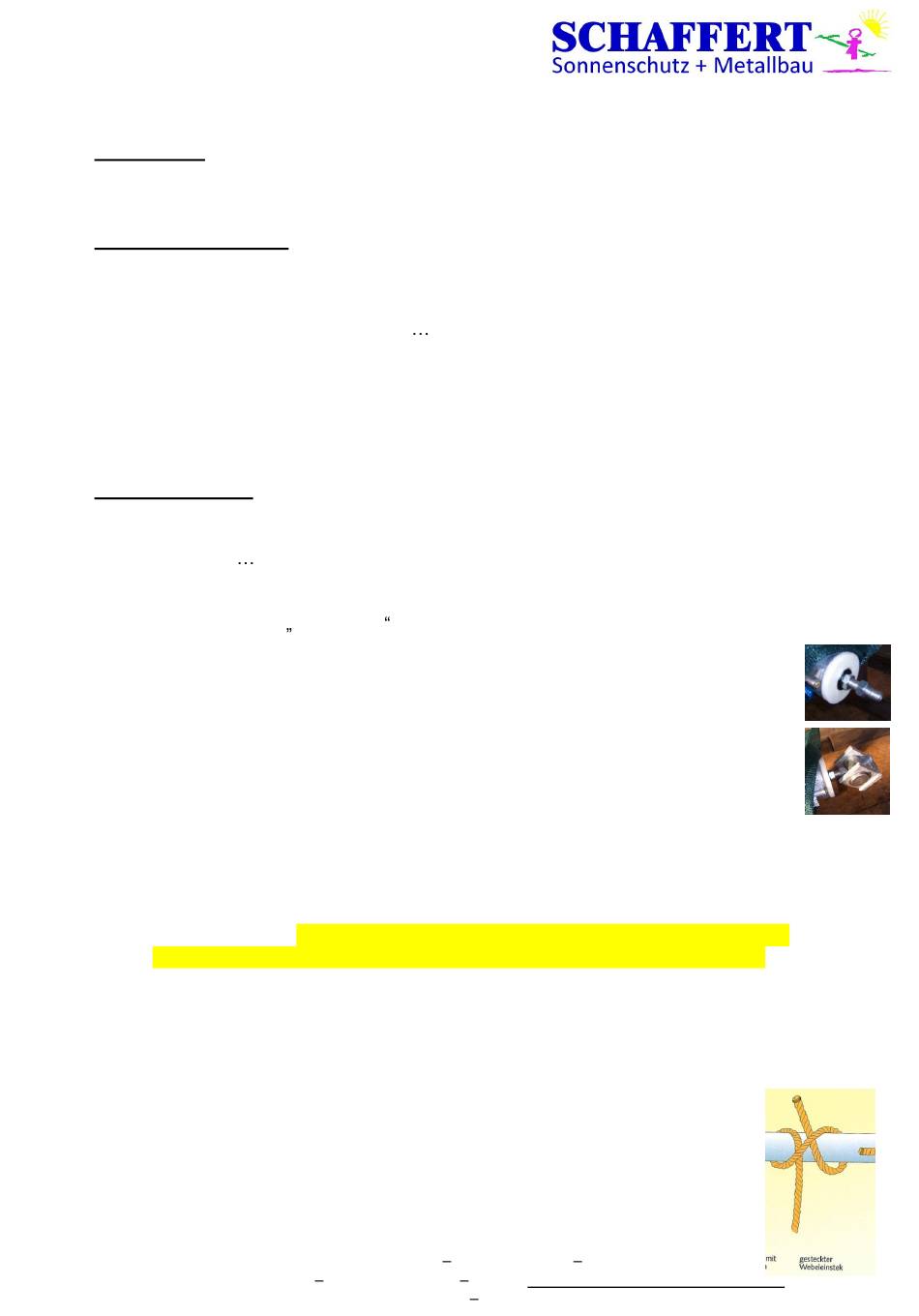

Platzbedarf:
Nach Zeichnung Nr.: 07042911
Benötigte Hilfsmittel:
Bockleiter ca. 2 m
Massband
Wasserwaage, Schaufel, Spaten, etc
Bohrmaschine mit Spiralbohrer Ø 3 mm
Div. Maulschlüssel
Div. Imbusschlüssel
Hammer 200g
Kunststoffrohr Ø 100 mm 700 mm lang 6 Stück
:
Montage Beginn
1. Stichmasse der Pfosten 1-6 auf dem Boden mit Kreide, Markierfarbe oder
Heringen
nach Zeichnung einmessen.
2. Fundamente ausschachten (50 x 50 x 70 cm tief)
3. Kunststoffrohr in Fundament senkrecht einstellen, ausrichten und fixieren, das
Fundament mit Beton C25 bis 20 cm unter Oberkante Boden auffüllen und
verdichten, der Rest bis zur Oberkante wird mit Erde aufgefüllt.
4. Nach einer Abbindezeit von 4-5 Tagen kann mit dem Aufbau des
Sonnensegels begonnen werden.
5. Pf. 1,2,3 in die Leerrohre stellen
6. Kontermutter M16 auf die Gewinde der Wickelrolle drehen
7. Vormontierte Lagerböcke mit Trägerbolzen Ø 40 mm x 70 mm lg. auf die
Gewinde der Wickelrolle drehen, so dass das Gewinde mit der Hinterkante
des Trägerbolzens bündig ist.
8. Wickelrolle von Hand oder mit entsprechendem Hebegerät (Ladekran od.
Bagger) hoch heben, so dass der Lagerbock mit PA-Sattelscheibe, Federring
und 6-Kant-Schraube M10 x 40 mm am Pfosten festgeschraubt werden kann.
9. Jetzt die Pfosten mit der Wasserwaage senkrecht stellen, gegebenenfalls
kann an dem Gewinde der Wickelrolle der Abstand noch etwas eingestellt
(justiert) werden ACHTUNG DAS GEWINDE DER WICKELROLLE MUSS
MINDESTENS 25mm IN DEN TRÄGERBOLZEN EINGEDREHT SEIN! Den
Hohlraum zwischen Leerrohr und Pfosten mit erdfeuchtem Beton oder Splitt
(Körnung 7-11mm) ausfüllen und verdichten.
10. Mit dem Spiralbohrer Ø 3mm und Bohrmaschine, das im Trägerbolzen
vorgebohrte Loch durchbohren, Niro-Spannhülse Ø 3 mm x 30 mm als
Gewindesicherung in die Bohrung mit Hammer einschlagen, danach
Kontermutter M16 gegen den Trägerbolzen kontern (anziehen).
11. Die Pfosten 4,5 und 6 in die Leerrohre stellen, mit Wasserwaage
ausrichten, so drehen, dass die vormontierten Seilrollen zur Mitte der
Wickelrolle zeigen, mit Beton oder Splitt (Körnung 7-11mm) auffüllen
und verdichten.
12. Zur Vorspannung drehen sie nun die Wickelrolle 20 mal um ihre
eigene Achse
