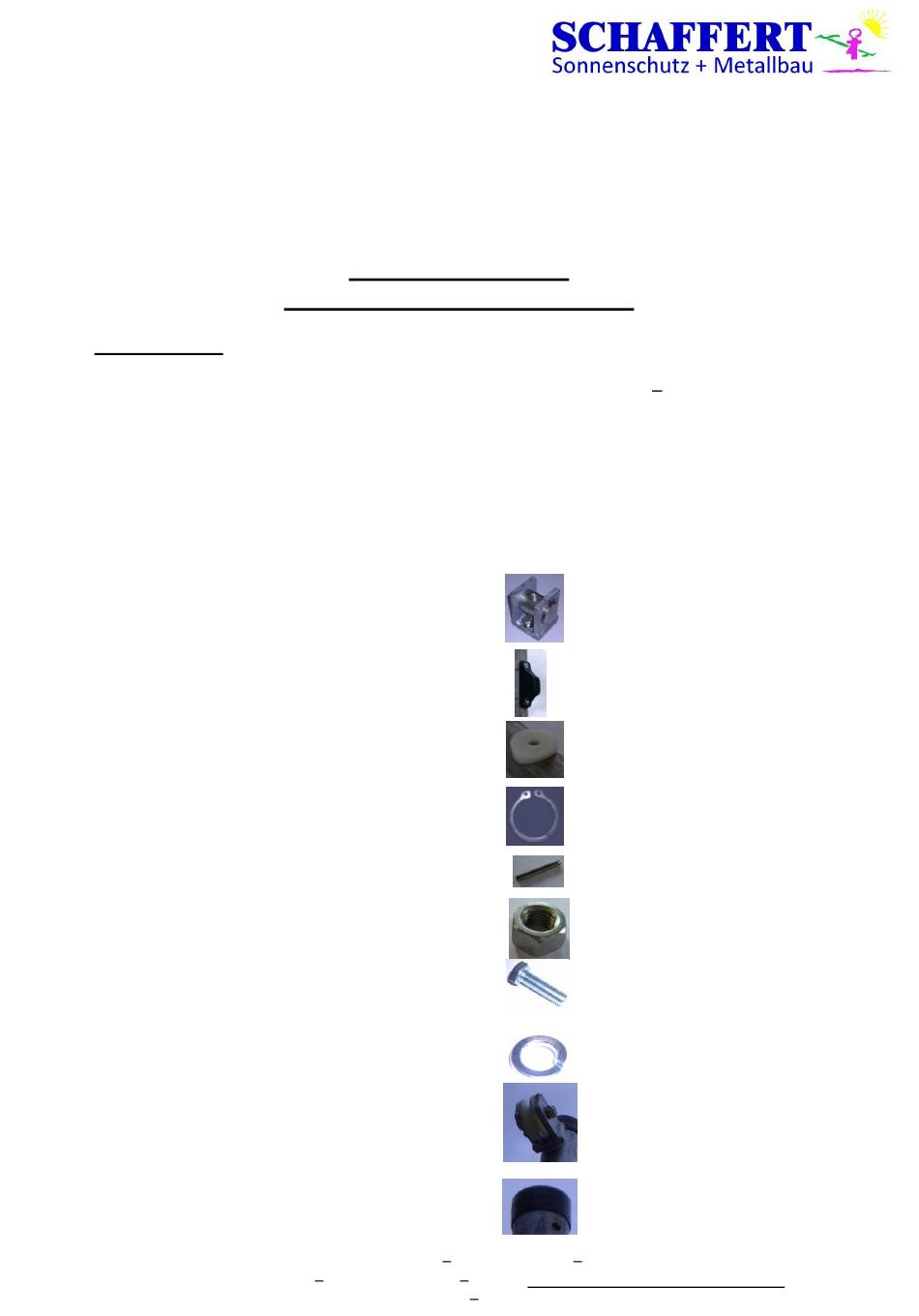

Lieferumfang:
Standpfosten Ø 60 mm
Wickelrolle Ø 90 mm 6150 mm lang
vormontiert, Sonnensegel aufgerollt, 2 Stück
Lagerbock mit Trägerbolzen
Schotklemme
Sattelscheibe Polyamid
Niro-Sicherungsring Welle Ø 40 mm 8 Stück
Niro Spannhülse Ø 3 x 30 mm
6-Kt-Mutter verz. M16
6-Kt-Schraube M10 x 35 mm
Federring Ø 10,5 mm
Seilrolle mit Seilrollenhalter
Abschlußkappe Ø 60 mm schwarz
Schaffert Sonnenschutz + Metallbau
Tel.: +49 (0) 7139 / 7183
Internet: schaffertsonnenschutz.de
Montageanleitung
MINI-VARIO-SONNENSEGEL
Pf. 1 = Länge 3450 mm 15
Pf. 2 = Länge 2950 mm
Pf. 3 = Länge 2950 mm
Pf. 4 = Länge 2700 mm
Pf. 5 = Länge 3700 mm
Pf. 6 = Länge 3700 mm
4 Stück
2 Stück
16 Stück
4 Stück
4 Stück
16 Stück
16 Stück
4 Stück
6 Stück
Tuchbleiche 5/1
Fax: +49 (0) 8546
Sonnensegel
Sandkastenabdeckungen
Sichtschutz
Spielplatzgeräte
Montage und Wartung
Hardthausen, den 15.01.2008
ca. 70 kg je Rolle
74239 Hardthausen Gochsen -
E-Mail: schaffert.sonnenschutz@t-online.de
Geschäftsführer: Werner Schaffert
20 kg je Pfosten
Werbung
Inhaltszusammenfassung für Schaffert Mini-Vario
- Seite 1 Federring Ø 10,5 mm 16 Stück Seilrolle mit Seilrollenhalter 4 Stück Abschlußkappe Ø 60 mm schwarz 6 Stück Schaffert Sonnenschutz + Metallbau Tuchbleiche 5/1 74239 Hardthausen Gochsen - Tel.: +49 (0) 7139 / 7183 Fax: +49 (0) 8546 E-Mail: schaffert.sonnenschutz@t-online.de Internet: schaffertsonnenschutz.de...
- Seite 2 Wickelrolle zeigen, mit Beton oder Splitt (Körnung 7-11mm) auffüllen und verdichten. 12. Zur Vorspannung drehen sie nun die Wickelrolle 20 mal um ihre eigene Achse Schaffert Sonnenschutz + Metallbau Tuchbleiche 5/1 74239 Hardthausen Gochsen - Tel.: +49 (0) 7139 / 7183 Fax: +49 (0) 8546 E-Mail: schaffert.sonnenschutz@t-online.de...
- Seite 3 Seilrolle rutscht, ca. 1 m vor dem Seilende einen Achtknoten anbringen. 16. Für das Einhängen des zweiten Sonnensegels die Schritte 12 15 wiederholen. Aus Pf.5 wird Pf.6. Schaffert Sonnenschutz + Metallbau Tuchbleiche 5/1 74239 Hardthausen Gochsen - Tel.: +49 (0) 7139 / 7183 Fax: +49 (0) 8546 E-Mail: schaffert.sonnenschutz@t-online.de...
- Seite 4 Tau frei, und das Sonnensegel rollt sich durch langsames nachführen des Zugseil´s selbsttätig ein. Sonnensegel eingerollt Pfosten mit Zugseil und Schotklemme Sonnensegel ausgerollt Schaffert Sonnenschutz + Metallbau Tuchbleiche 5/1 74239 Hardthausen Gochsen - Tel.: +49 (0) 7139 / 7183 Fax: +49 (0) 8546 E-Mail: schaffert.sonnenschutz@t-online.de Internet: schaffertsonnenschutz.de...
- Seite 5 Damit ihr Sonnensegel lange erhalten bleibt, empfehlen wir das Gewebe einmal jährlich mit dem Hochdruckreiniger oder mit dem Schrubber und einem neutralen Reinigungsmittel zu waschen. Schaffert Sonnenschutz + Metallbau Tuchbleiche 5/1 74239 Hardthausen Gochsen - Tel.: +49 (0) 7139 / 7183 Fax: +49 (0) 8546 E-Mail: schaffert.sonnenschutz@t-online.de...
- Seite 6 Es ist dementsprechend von einem beaufsichtigten Betrieb auszugehen. Bei Sturmgefahr ist der Bereich von Personen zu räumen. Das Sonnensegel ist abzunehmen, andernfalls besteht die Gefahr der Zerstörung. Schaffert Sonnenschutz + Metallbau Tuchbleiche 5/1 74239 Hardthausen Gochsen - Tel.: +49 (0) 7139 / 7183 Fax: +49 (0) 8546 E-Mail: schaffert.sonnenschutz@t-online.de...
