DE

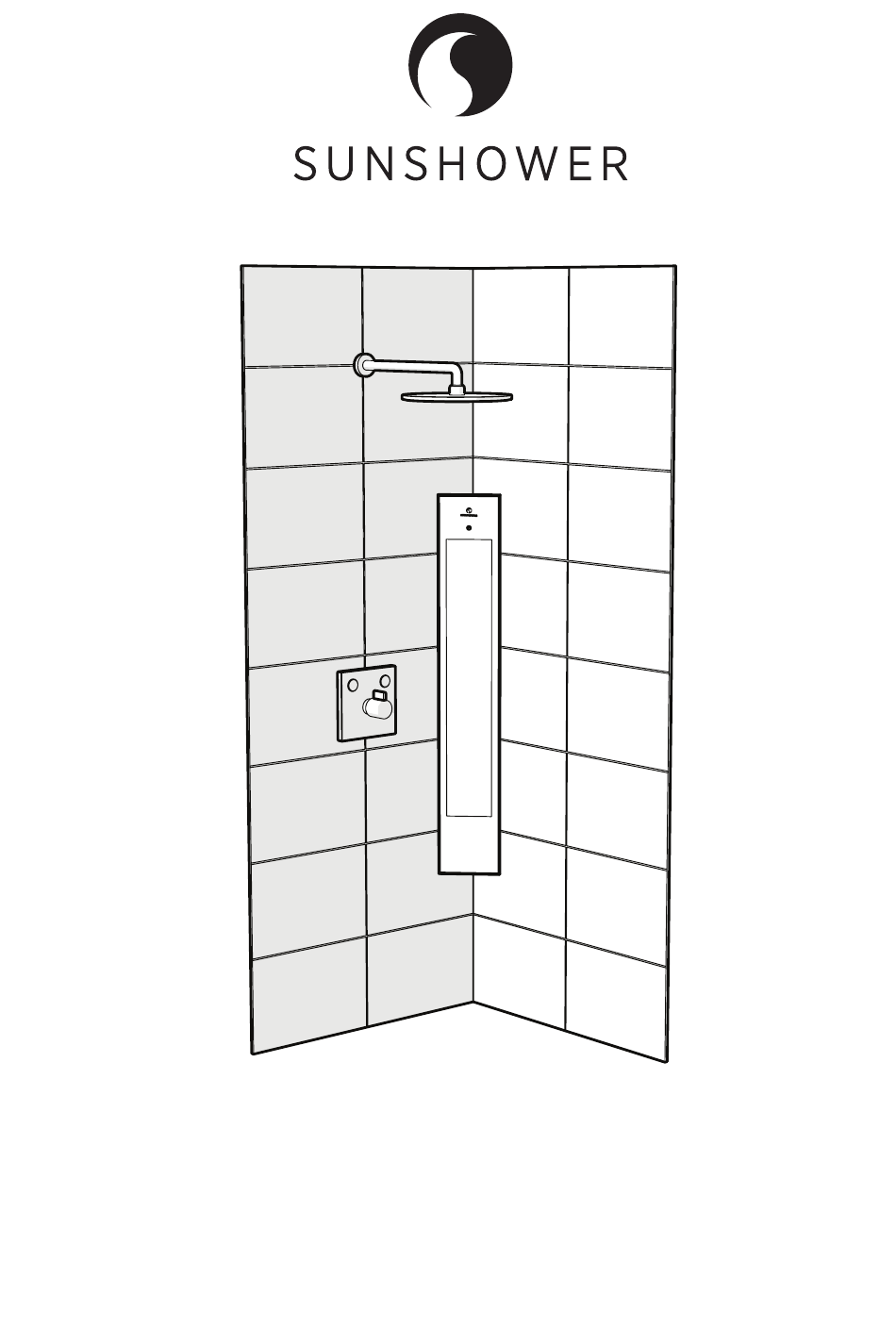

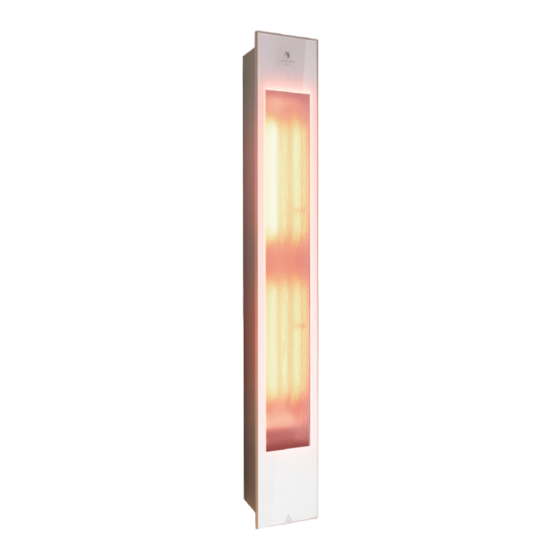

SUNSHOWER SOLO
INSTALLATIONSANLEITUNG
Vor der Installation bitte diese Anleitung lesen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sunshower SOLO

Inhaltszusammenfassung für Sunshower SOLO

  • Seite 1 SUNSHOWER SOLO INSTALLATIONSANLEITUNG Vor der Installation bitte diese Anleitung lesen...

  • Seite 2: Verpackungsinhalt

    Sie während der täglichen Dusche tiefwirksame Infrarotwärme genießen. Die Infrarotwärme der Sunshower Solo dringt tief in die Haut ein und hält Muskeln und Gelenke geschmeidig. Mit der Sunshower Solo verwandeln Sie Ihre Dusche in eine wirkungsvolle Infrarotkabine, die Sie jeden Tag bequem beim Duschen nutzen können.
  • Seite 3 1. POSITION FASTLEGEN Abstand zwischen Frontseite der Sunshower Solo und der Mitte des Duschkopfes Für ein optimales Ergebnis sollte der Abstand zwischen der Frontseite der Sunshower und dem Duschkopf ca. 40 cm betragen. Bestimmen Sie die Aufhängehöhe der Sunshower Solo Für Benutzer/innen zwischen 1,60 m und 1,90 m kann die durchschnittliche Aufhängehöhe von...

  • Seite 4: Befestigungsbügel Anbringen

    2. BEFESTIGUNGSBÜGEL ANBRINGEN Unterer Befestigungsbügel 1. Ausgangssituation 2. Position der Befestigungsbügel anzeichnen 3. Löcher bohren 4. Dübel einsetzen 5. Befestigungsbügel festschrauben 1. AUSGANGSSITUATION 2. POSITION DER BEFESTIGUNGSBÜGEL ANZEICHNEN...

  • Seite 5: Dübel Einsetzen

    3. LÖCHER BOHREN Ø 6 4. DÜBEL EINSETZEN 5. BEFESTIGUNGSBÜGEL FESTSCHRAUBEN...
  • Seite 6 Den oberen Befestigungsbügel an der linken oder rechten Wand befestigen 1. Ausgangssituation 2. Position der Befestigungsbügel anzeichnen 3. Löcher bohren 4. Dübel einsetzen 5. Befestigungsbügel festschrauben 6. Bolzen einsetzen 1. AUSGANGSSITUATION 2. POSITION DER BEFESTIGUNGSBÜGEL ANZEICHNEN 1000...
  • Seite 7 3. LÖCHER BOHREN Ø 6 4. DÜBEL EINSETZEN 5. BEFESTIGUNGSBÜGEL FESTSCHRAUBEN...

  • Seite 8: Bolzen Einsetzen

    6. BOLZEN EINSETZEN Den Bolzen so weit, wie in der Abbildung oben angezeigt, einschrauben.

  • Seite 9: Loch Anzeichnen

    Dies ist nur bei einer Renovierung des Bads möglich. Das Kabel ist nicht sichtbar. C. Stromkabel im Bad anschließen Das Kabel ist sichtbar. Die Sunshower Solo wird mit einem 4 m langen Kabel geliefert. A. Stromanschluss in einem anderen Raum 1. Loch anzeichnen 2.
  • Seite 10 2. LOCH BOHREN Ø 10 3. KABEL DURCH DAS LOCH ZUM ANGRENZENDEN RAUM FÜHREN KABEL ANGRENZENDER RAUM ZWISCHENWAND/MAUER DUSCHE 4. KABELÖFFNUNG IM BAD MIT SILIKON ABDICHTEN SILIKON Darauf achten, dass noch 60 cm Kabel zwischen der Wand und der Sunshower vorhanden sind.

  • Seite 11: Ort, An Dem Das Kabel Aus Der Wand Kommen Soll

    1. Ort, an dem das Kabel aus der Wand kommen soll 2. Kabel in die gefräste Rille schieben 3. Nach dem Verfliesen das Kabel mit Silikon abdichten 4. Die Sunshower mit der Kabelmuffe anschließen 1. ORT, AN DEM DAS KABEL AUS DER WAND KOMMEN SOLL Verwenden Sie ein XMVK- Kabel mit einem maximalen Außendurchmesser von Ø10 mm.
  • Seite 12 Darauf achten, dass noch 60 cm Kabel zwischen der Wand und der Sunshower vorhanden sind. Verwenden Sie 20 cm Kabel von der Solo und 40 cm eigenes Kabel. Die Kabelmuffe ist zusammen mit einer Anleitung verpackt. Darin wird beschrieben, wie die Kabelmuffe angeschlossen wird.
  • Seite 13 C. Stromkabel im Bad anschließen Verwenden Sie eine Kabelrinne, um das Kabel zur Steckdose zu führen.
  • Seite 14 4. SUNSHOWER SOLO ANBRINGEN 1. Die Sunshower Solo auf den Bügel setzen 2. Sicherstellen, dass die Stifte in die Öffnung fallen 3. Bolzen anziehen 4. Die Funktionsfähigkeit der Sunshower Solo testen 1. DIE SUNSHOWER SOLO AUF DEN BÜGEL SETZEN 2. SICHERSTELLEN, DASS DIE STIFTE IN DIE ÖFFNUNG FALLEN...
  • Seite 15 3. BOLZEN ANZIEHEN SCHWARZE SCHNUR Die schwarze Schnur in der V-Form des Montagebügels befestigen.

  • Seite 16: Die Funktionsfähigkeit Der Sunshower Solo Testen

    4. DIE FUNKTIONSFÄHIGKEIT DER SUNSHOWER SOLO TESTEN Die Ein/Aus-Taste drücken, bis das Infrarotlicht und der Lüfter eingeschaltet sind. Die LED an der Ein/Aus-Taste leuchtet dauerhaft. Wenn das Produkt abkühlt, blinkt die LED.

  • Seite 17: Technische Spezifikation

    TECHNISCHE SPEZIFIKATION VOLT / FREQUENZ 230 V~ / 50HZ LEISTUNG 1550 W MASSE BHT 199 X 1238 X 180 MM TEMPERATURBEREICH 10°C - 40°C FEUCHTIGKEITSBEREICH 20% - 100% INSTALLATIONSHÖHE MAX 2000M ÜBER DEM MEERESSPIEGEL NETTOGEWICHT 9,2 KG ISOLATIONSKLASSE LAMPENTYP 2X IR USHIO 750 W GÜTEZEICHEN...
