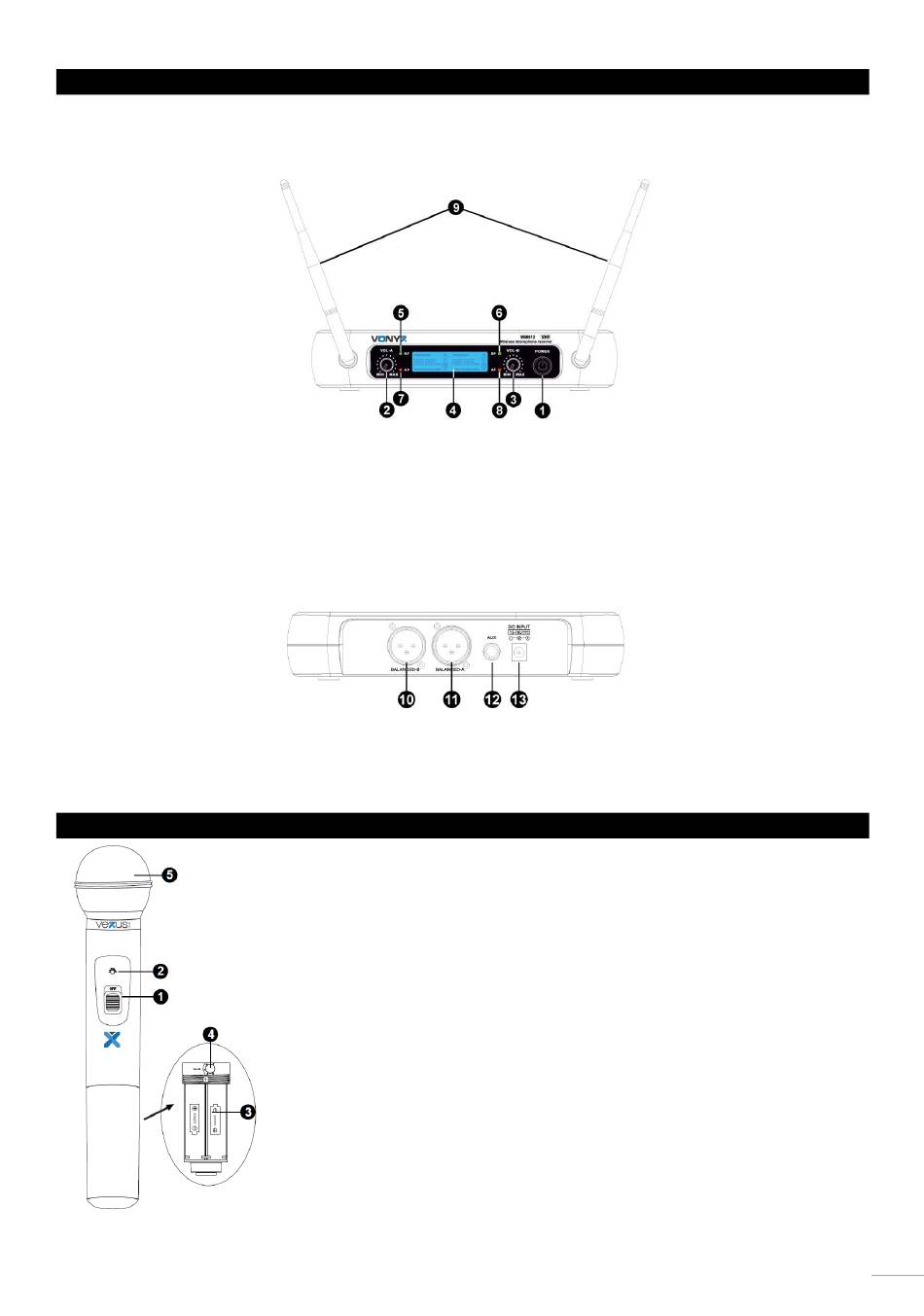

FACE AVANT ET FACE ARRIERE
179.229 WM511 Système micro main VHF 1 canal avec affichage
179.220 WM512H Système micro serre-tête VHF 2 canaux avec affichage
179.223 WM512C Système micro VHF 2 canaux avec affichage
179.226 WM512 Système micro main VHF 2 canaux avec affichage
1. Interrupteur Power pour allumer et éteindre le système
2. Volume canal A
3. Volume canal B
4. Affichage LCD
5. LED "RF" canal A : signale la réception de signal RF de l'émetteur
6. LED "RF" canal B : signale la réception de signal RF de l'émetteur
7. LED "AF" canal A niveau audio : indique le niveau du signal audio du système.
8. LED "AF" canal B niveau audio : indique le niveau du signal audio du système.
9. Antenne.
10. Prise XLR symétrique canal A
11. Prise XLR symétrique canal B
12. Prise jack 6,35 ; relies le cordon audio via cette prise à l'entrée de l'amplificateur, table de mixage
13. Entrée alimentation, 13-15 VDC
HANDHELD TRANSMITTER
1. Interrupteur Power ON/OFF.
2. Témoin batterie faible : brille en rouge lorsque la puissance est faible :
remplacez la batterie.
3. Couvercle compartiment batterie : ouvrez-le pour installer la batterie.
Pensez à retirer la batterie en cas de non utilisation prolongée pour éviter
qu'elle ne coule.
4. Grille: Protège la capsule et permet de diminuer les bruits de souffle.
