Tabelle: Funktion bei Beschaltung von
Kanal
Zustand
CH1
100 % Leistung
CH2
Leistung gemäß Einstellung am Drehschalter (10 bis 100 %)
CH1 + CH2
AUS
Keine
AUS
Einstellbereich AQUA-S-60
%
10
20
30
40
50
°C
48
52
54
55
56
Einstellbereich AQUA-S-55
%
10
20
30
40
50
°C
40
45
47
49
51
8

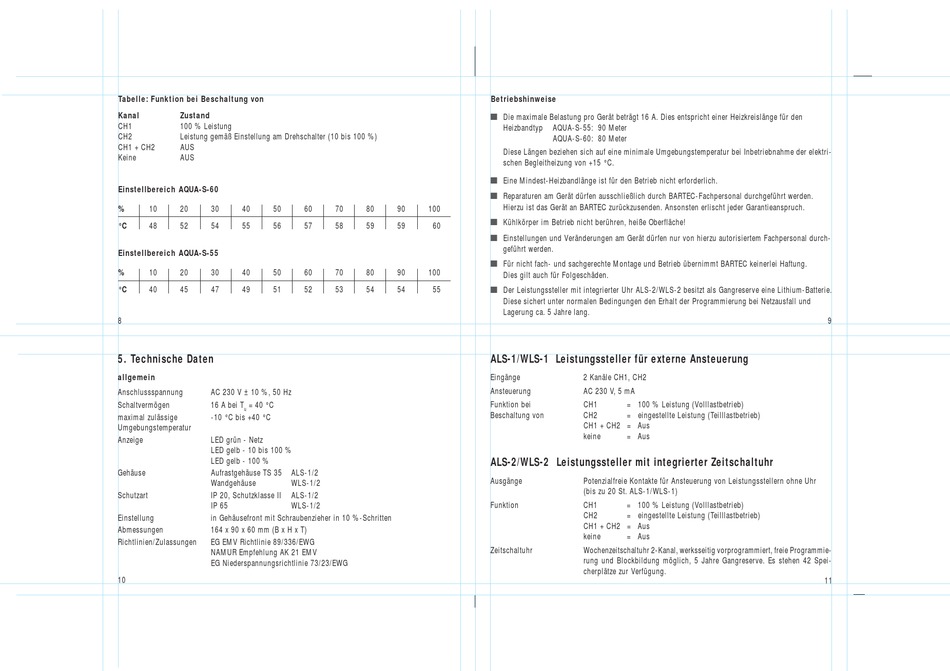

5. Technische Daten
allgemein
Anschlussspannung
AC 230 V ± 10 %, 50 Hz
Schaltvermögen
16 A bei T
= 40 °C
u
maximal zulässige
-10 °C bis +40 °C
Umgebungstemperatur
Anzeige
LED grün - Netz
LED gelb - 10 bis 100 %
LED gelb - 100 %
Gehäuse
Aufrastgehäuse TS 35
ALS-1/2
Wandgehäuse
WLS-1/2
Schutzart
IP 20, Schutzklasse II
ALS-1/2
IP 65
WLS-1/2
Einstellung
in Gehäusefront mit Schraubenzieher in 10 %-Schritten
Abmessungen
164 x 90 x 60 mm (B x H x T)
Richtlinien/Zulassungen
EG EMV Richtlinie 89/336/EWG
NAMUR Empfehlung AK 21 EMV
EG Niederspannungsrichtlinie 73/23/EWG
10
60
70
80
90
100
57
58
59
59
60
60
70
80
90
100
52
53
54
54
55
Betriebshinweise
þ
Die maximale Belastung pro Gerät beträgt 16 A. Dies entspricht einer Heizkreislänge für den
Heizbandtyp
AQUA-S-55: 90 Meter
AQUA-S-60: 80 Meter
Diese Längen beziehen sich auf eine minimale Umgebungstemperatur bei Inbetriebnahme der elektri-
schen Begleitheizung von +15 °C.
þ
Eine Mindest-Heizbandlänge ist für den Betrieb nicht erforderlich.
þ
Reparaturen am Gerät dürfen ausschließlich durch BARTEC-Fachpersonal durchgeführt werden.
Hierzu ist das Gerät an BARTEC zurückzusenden. Ansonsten erlischt jeder Garantieanspruch.
þ
Kühlkörper im Betrieb nicht berühren, heiße Oberfläche!
þ
Einstellungen und Veränderungen am Gerät dürfen nur von hierzu autorisiertem Fachpersonal durch-
geführt werden.
þ
Für nicht fach- und sachgerechte Montage und Betrieb übernimmt BARTEC keinerlei Haftung.
Dies gilt auch für Folgeschäden.
þ
Der Leistungssteller mit integrierter Uhr ALS-2/WLS-2 besitzt als Gangreserve eine Lithium-Batterie.
Diese sichert unter normalen Bedingungen den Erhalt der Programmierung bei Netzausfall und
Lagerung ca. 5 Jahre lang.
ALS-1/WLS-1 Leistungssteller für externe Ansteuerung
Eingänge
2 Kanäle CH1, CH2
Ansteuerung
AC 230 V, 5 mA
Funktion bei
CH1
= 100 % Leistung (Volllastbetrieb)
Beschaltung von
CH2
= eingestellte Leistung (Teilllastbetrieb)
CH1 + CH2 = Aus
keine
= Aus
ALS-2/WLS-2 Leistungssteller mit integrierter Zeitschaltuhr
Ausgänge
Potenzialfreie Kontakte für Ansteuerung von Leistungsstellern ohne Uhr
(bis zu 20 St. ALS-1/WLS-1)
Funktion
CH1
= 100 % Leistung (Volllastbetrieb)
CH2
= eingestellte Leistung (Teilllastbetrieb)
CH1 + CH2 = Aus
keine
= Aus
Zeitschaltuhr
Wochenzeitschaltuhr 2-Kanal, werksseitig vorprogrammiert, freie Programmie-
rung und Blockbildung möglich, 5 Jahre Gangreserve. Es stehen 42 Spei-
cherplätze zur Verfügung.
