TVPeCee PX-2434-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses WLAN-HDMI-Sticks.
Übertragen Sie ganz einfach Inhalte von Ihrem Smartphone an
Ihr TV-Gerät – sowohl Offline als auch Online.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
WLAN-HDMI-Stick optimal einsetzen können.
Lieferumfang

WLAN-HDMI-Stick MMS-1080

WLAN-/Stromkabel

Bedienungsanleitung
Zusätzlich benötigt:

USB-Netzteil mit 5 V, 1 A (z.B. PX-2334)

Mobilgerät mit Android ab 4.4 / iOS ab 8

Computer mit Windows ab 8.1 / Linux

Kostenlose App iMediaShare oder andere DLNA-App

TV-Gerät mit HDMI-Buchse
Empfohlene App:
Zum Betrieb benötigen Sie eine DLNA-App, die eine Verbindung
zwischen Ihrem WLAN-HDMI-Stick und Ihrem Mobilgerät
herstellen kann. Wir empfehlen hierzu die kostenlose App
iMediaShare.
Technische Daten
Stromversorgung 5 V DC, 1 A
Standard 802.11b/g/n
Funkfrequenz 2.412-2.472 MHz
WLAN
Max. Sendeleistung 11 dBm
Reichweite bis zu 30 m
ARM Cortex-A7, 1,2 GHz,
Zwei-Kern-Prozessor
128 DDR3-RAM
Flash-Speicher 16 MB
Decodierung H.264/H265 1080p
Ausgangs-Auflösung 1920x1080
MP1, MP2, MP3, WMA,
M4A, WAV, APE, AAC,
Audio
OGG, OGA, FLAC
MPEG 1/2/4, FLV, MJPEG,
Format H.264, WMV, MOV, AVI,
Video DAT, ASF, MKV, RM,
RMVB, TS, MPG, MPEG,
VOB, 3GP, WEBM, ASF
Bild JPEG, BMP, PNG, GIF
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
WLAN-HDMI-Stick MMS-1080
für Miracast, Mirroring, AirPlay und DLAN, bis Full HD
Android ab 4.4, Windows ab
Miracast
8.1
AirPlay image iOS ab 8
AirPlay iOS ab 8
DLNA Mobilgeräte mit DLNA-Funktion
Betriebstemperatur 5 bis 35°C
Lagertemperatur -20 bis 70°C
HDMI-Stecker
WLAN-HDMI-Stick
Micro-USB-Buchse
Anschlüsse
Micro-USB-Stecker
Kabel
USB-Stecker
WLAN-HDMI-Stick 73 x 35 x 19 mm
Maße
Kabel ca. 48 cm
Gewicht (mit Kabel) 38 g

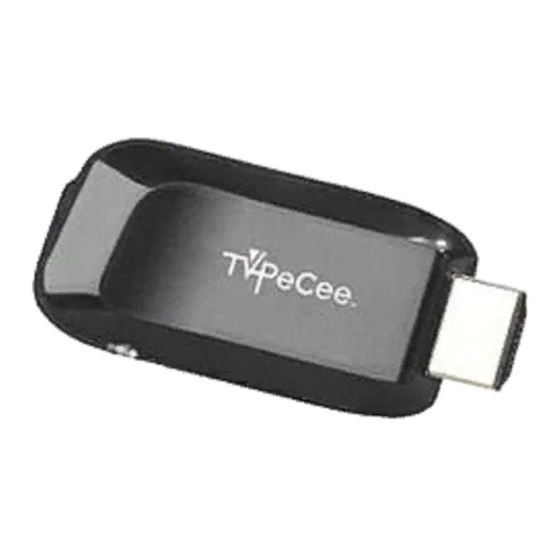

Produktdetails
Micro-USB-Buchse
Funktions-Taste
Micro-USB-Stecker
WLAN-Empfänger
Inbetriebnahme
App installieren
HINWEIS:
Samsung Galaxy-Mobilgeräte benötigen keine weitere
App, da sie über AllShare bzw. AllShare cast
verfügen.
Zur Nutzung der DLNA-Funktion benötigen Sie eine
entsprechende App bzw. ein entsprechendes Programm. Wir
empfehlen hierzu die unten aufgeführten, kostenlosen Apps /
Programme. Suchen Sie diese im Google Play Store (Android)
oder App-Store (iOS).

Android: iMediaShare
Bedienungsanleitung – Seite 1

iOS: iMediaShare

Windows: AirPin PC sender

Linux: uShare
Geräte verbinden
1. Schalten Sie das TV-Gerät aus und trennen Sie es von der
Stromversorgung.
2. Verbinden Sie den Micro-USB-Stecker des WLAN-
/Stromkabels mit Ihrem WLAN-HDMI-Stick.
3. Verbinden Sie den USB-Stecker des WLAN-/Stromkabels mit
einem geeigneten USB-Netzteil (nicht im Lieferumfang
enthalten).
HINWEIS:
Sollte das TV-Gerät über eine stromliefernde
USB-Buchse verfügen, achten Sie bitte darauf, dass
die Stecker parallel zueinander gesteckt werden, da
sonst eine Abschirmwirkung eintritt.
HDMI-Stecker
4. Schalten Sie das TV-Gerät ein.
5. Stellen Sie am TV-Gerät die richtige Eingangsquelle (HDMI)
ein. Sollte das TV-Gerät über mehrere HDMI-Buchsen
verfügen, achten Sie darauf, den richtigen HDMI-Eingang
einzustellen.
USB-Stecker
6. Auf dem Display wird nun folgendes Bild angezeigt:
© REV1 – 09.05.2018 – BS//AKe
PX-2434-675
TV
WLAN-HDMI-Stick
WLAN-/Stromkabel
USB-Netzteil
