Technische Daten - Vexve Termovar Installationsanleitung Und Bedienungsanleitung

Allgemein
Die Termovar – Ladeventileinheit
dient als Verbindungsstück zwischen
Fest-brennstoffheizkessel und Puffer-
speicher. Die Ladeventileinheit sichert,
dass das
Der Termovar verhindert sg. "Hitzeschocks", die
durch den Rückfluss von zu kaltem Wasser entste-
hen können, und gewährleistet so einen effektiven
Verbrennungsvorgang.
In der letzten Verbrennungsphase schließt ein
automatisches Regelventil den Bypass. Dadurch
kann die gesamte gewonnene Energie im Puffer-
speicher gepeichert werden.
Die Nutzung der Restwärme ist durch eine freie
Zirkulation ermöglicht. Die freie Zirkulation verhin-
dert auch, dass das Wasser zum Kochen kommt
sowie ein Überdruck entsteht, falls es zu einem
Stromausfall kommt.
Bestandteile
1. Thermostatisches Ladeventil
2. Automatisches Regelventil
3. Rückschlagventil
4. Umwälzpumpe
5. Drei Thermometer
6. Drei Kugelhähne
7. EPP Isolierung
www.vexve.com

Technische Daten

Elektrische Spannung
Stromverbrauch
Max. Kesselleistung
Max. Betriebsdruck
Thermostat
Umwälzpumpe
Anschlussgröße
Gehäuse
Maße
Gewicht

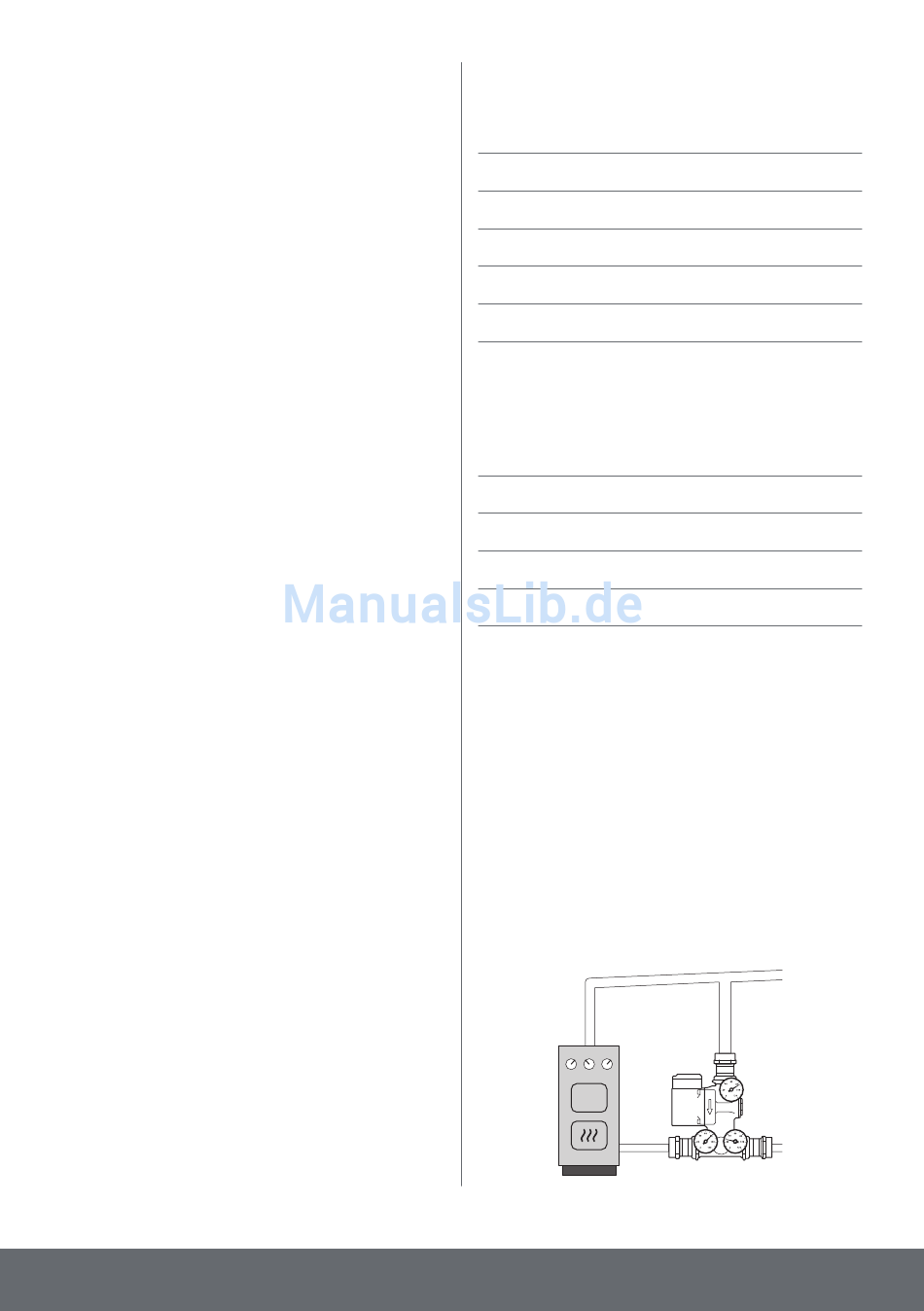

Abmessung
Die Minimalgrösse des Rohres zwischen Heizkes-
sel und Pufferspeicher bestimmt die Grösse des
Kugelhähne der Ladeventileinheit. Die Rohrgrösse
zwischen dem Heizkessel und der Ladeventilein-
heit sollte im Vergleich zu den anderen Rohran-
schlüssen, um eine Grösse grosser gewählt
werden.
230 V Wechselstrom
5–45 W Alpha2L 25-60
80 kW (delta-T 30°C)
10 bar
45, 55, 61, 72, 80ºC
Grundfos Alpha2L 25-60
EuP-tauglich
(EuP= energy using
products = Energie ver-
brauchende Geräte)
DN32, DN25, CU28
Gusseisen
210 x 210 x 110 mm
5 kg
3
