made in Germany
MONTAGEANLEITUNG
MONTAGEANLEITUNG
ASSEMBLY INSTRUCTION
DE INSTRUCTIE VAN DE ASSEMBLAGE
ISTRUZIONE DELL'ASSEMBLEA
INSTRUCCIÒN DE ASAMBLEA
INSTRUCTION DE MONTAGE
NÁVOD K MONTÁŽI
MONTERINGSANVISNING

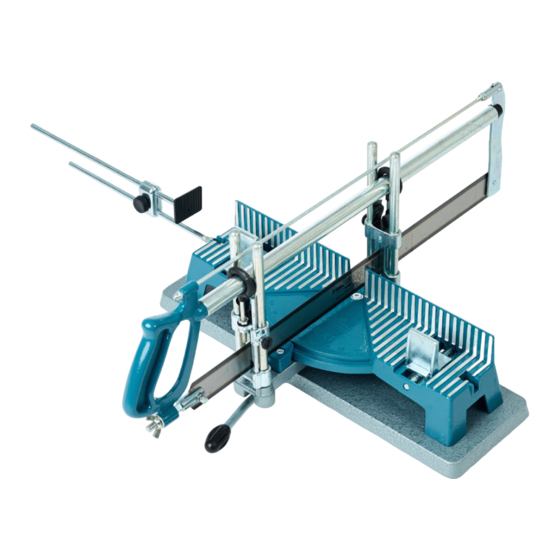

PERFEKT III
MODELL
Bei Fragen zu den Produkten, Erweiterungswünschen oder Reklamationen
wenden Sie sich bitte an Ihren Händler oder direkt an den Hersteller:
®
5 JAHRE GARANTIE
MONTAJ TALIMATI
ASENNUSOHJE
BRUGSANVISNING
BRUKSANVISNING
UPUTE ZA MONTAŽU
NAVODILA ZA MONTAŽO
SZERELÉSI ÚTMUTATÓ
INSTRUCTIUNI DE MONTAJ
Telefon +49 ( 0 ) 65 91 - 95 42 0
Friedrich Küpper GmbH
Telefax +49 ( 0 ) 65 91 - 95 42 17
Friedrich-Küpper-Weg
54570 Berlingen
E-Mail info@friedrich-kuepper-gmbh.de
Deutschland
Internet www.friedrich-kuepper-gmbh.de

Werbung

loading

Inhaltszusammenfassung für Kupper PERFEKT III

  • Seite 1 NAVODILA ZA MONTAŽO NÁVOD K MONTÁŽI SZERELÉSI ÚTMUTATÓ MONTERINGSANVISNING INSTRUCTIUNI DE MONTAJ PERFEKT III MODELL Telefon +49 ( 0 ) 65 91 - 95 42 0 Bei Fragen zu den Produkten, Erweiterungswünschen oder Reklamationen Friedrich Küpper GmbH Telefax +49 ( 0 ) 65 91 - 95 42 17 wenden Sie sich bitte an Ihren Händler oder direkt an den Hersteller:...
  • Seite 2: Lieferumfang / Scope Of Supply

    LIEFERUMFANG / SCOPE OF SUPPLY EINZELTEILE / PIECES 1× 1× 1× Art.-Nr. E0800 Art.-Nr. E0801 Art.-Nr. E0802 1× 2× Art.-Nr. E0803 Art.-Nr. E0804 BEUTELINHALT / BAG CONTENT 4× 4× M6 × 22 Art.-Nr. E0777 Art.-Nr. E0778 BENÖTIGTES WERKZEUG / NEEDED TOOLS 4 mm 5 mm...
  • Seite 3 PERFEKT III FUNKTIONEN ⁄ Automatische Winkeleinrastung für Gehrungen bei 90°/ 45°/ 36°/ ⁄ Der verstellbare Längenanschlag kann je nach Bedarf nach unten abge- 30°/ 22,5° durch Betätigung des Verstellhebels schwenkt werden und dient in dieser Stellung als Auflageverlängerung ⁄ Zweifache Regulierung der Sägeblattspannung durch Spanndraht und ⁄...
  • Seite 4 FRIEDRICH KÜPPER GMBH Bügel abnehmen! Remove the strap! 1 × 1 × 1 × 1 × 4 mm 5 mm Leicht aufschrauben Schraube entfernen! Remove Screw! Slightly screw off 1 ×...
  • Seite 5 PERFEKT III 4 mm + 5 mm So fest anziehen, dass sich der Schwenkarm noch bewegen lässt, aber nicht wackelt! // Tighten so tightly that the swing arm can still be moved but does not wiggle! 4× Gradanzeiger leicht anziehen! Slightly screw on! Fest eindrücken!
  • Seite 6 2 ×...
  • Seite 7 PERFEKT III HINWEISE 1. Führungsstangen, verzinkt (zur exakten Führung des Sägebügels). 6. Materialfestspanner. Dienen dem unverrückbaren Festspannen des Four guide rods, galvanized (exact guide of saw-bow) . zu sägenden Schneidgutes, um einen präzisen und einwandfreien Schnitt auszuüben. Clamp for the material. To be cut may be clam- 2.
  • Seite 8: Anwendungsbeispiele

    ® 5 JAHRE GARANTIE made in Germany ANWENDUNGSBEISPIELE Automatische Winkeleinrastung bei 90°, 45°, 36°, 30°, 22,5° durch Der verstellbare Längenanschlag kann über die Rändelschraube sehr Betäti gung des Verstellhebels (nach oben ziehen). Andere Winkel stufen- einfach eingestellt werden. Je nach Bedarf kann er auch nach unten ab- los einstellbar (Fixierung über Festziehen des Gradanzeigers) geschwenkt werden und dient in dieser Stellung als Auflageverlängerung.
