Rev. 1.6
Montageanleitung

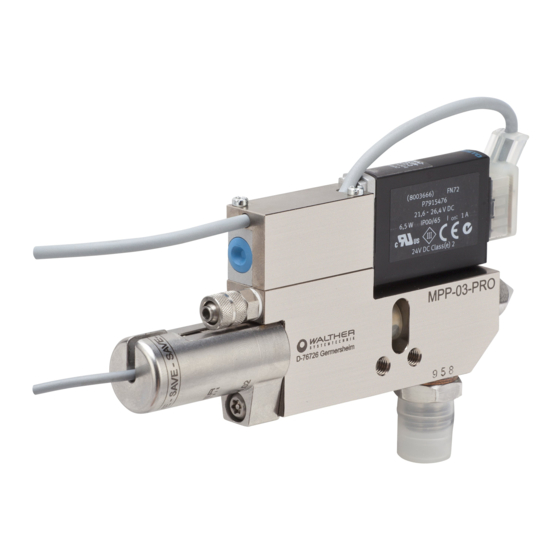

Micro Point Pulsventil MPP-03-PRO
Artikelnummer:
HINWEIS
Diese Montageanleitung vor dem Auspacken und vor der Inbetriebnahme der
unvollständigen Maschine lesen und genau beachten!
Die unvollständige Maschine darf nur von Personen benutzt, gewartet und instand gesetzt
werden, die mit der Montageanleitung und den geltenden Vorschriften über
Arbeitssicherheit und Unfallverhütung vertraut sind.
Bewahren Sie diese „Originalmontageanleitung" immer an der unvollständigen Maschine auf!
Montageanleitung Micro Point Pulsventil MPP-03-PRO
MPP-03-PRO
Die Anleitung muss stets griffbereit sein!
Walther Systemtechnik GmbH – D 76726 Germersheim
Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91
http://www.walther-2000.de – info@walther-2000.de
Seite 1 von 22
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Walther MPP-03-PRO
Inhaltszusammenfassung für Walther MPP-03-PRO
- Seite 1 Montageanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. Bewahren Sie diese „Originalmontageanleitung“ immer an der unvollständigen Maschine auf! Die Anleitung muss stets griffbereit sein! Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de...
-
Seite 2: Inhaltsverzeichnis
..........................13 URZFRISTIGE NTERBRECHUNG ..........................13 ANGFRISTIGE NTERBRECHUNG ........................13 TILLLEGUNG DER NLAGE ERÄTES ANHANG ................................14 10.1 ..............................14 AßZEICHNUNG 10.1.1 Ersatzteilzeichnung ..........................15 Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... - Seite 3 Zentrierbohrung für Zentrierhülse 97320602 ..................19 10.5.2 Anbauelemente ............................ 20 10.5.3 WALTHER-Lichtschranke (WLS) ......................21 10.5.4 Ausrichtung zum Ventilkörper mit verbauter Düsenverlängerung ............22 Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de...
-
Seite 4: Eg-Einbauerklärung
Walther Systemtechnik GmbH Hockenheimer Straße 3 D- 76726 Germersheim Beschreibung Micro Point Pulsventil MPP-03-PRO, Artikel-Nr. MPP-03-PRO Es wird die Übereinstimmung mit weiteren, für das Produkt folgende geltenden Richtlinien/ Bestimmungen erklärt: MaschRL 2006/42/EG Anhang I, Artikel: 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.3.2, 1.3.3, 1.3.4, 1.5.1, 1.5.8, 1.5.9... -
Seite 5: Einleitung
Restenergien an der unvollständigen Maschine und treffen Sie hierbei entsprechende Maßnahmen bei der Einweisung des Bedienpersonals. 2.3 Garantieerklärung Gemäß den VDMA-Bedingungen garantiert die Walther Systemtechnik GmbH 12 Monate bei normalen eu- ropäischen Bedingungen auf eigen gefertigte Teile (davon ausgenommen sind Verschleißteile), ansonsten nach Herstellerangabe. -
Seite 6: Bestimmungsgemäße Verwendung
Betreuung der Anlage. Veränderungen sowie An- und Umbauten an der unvollständigen Maschine durchführen, die die Si- cherheit beeinträchtigen könnten, ohne Genehmigung von Walther Systemtechnik GmbH. Betreiben der unvollständigen Maschine bei defekten Sicherheitseinrichtungen oder nicht ordnungs- gemäß angebrachten oder nicht funktionsfähigen Sicherheits- und Schutzvorrichtungen. -
Seite 7: Transport
Steuerluft schließt die Feder die Düsennadel. Das Spritzmaterial wird dem Ventil aus einem Druckbehälter oder einer Pumpe zugeführt. Der Austritt erfolgt entsprechend der verwendeten Düsengröße. Die MPP-03-PRO sind extrem schnell schaltende Ventile. Bevorzugt werden die Ventile zum Auftragen von Fetten, Dichtstoffen, Klebstoffen und Ölen eingesetzt. Je nach Düsengröße können Medien unterschiedlicher Viskosität verarbeitet werden. -
Seite 8: Typenschild Der Unvollständigen Maschine
überschritten. Weiterdrehen lässt die Rasternadelverschlussschraube herausspringen! WICHTIG Düse und Düsennadel können durch falsche Behandlung beschädigt werden. Materialfluss- minderung durch Rechtsdrehen der Regulierschraube vornehmen. Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 9: Rasternadelabfrage
5.2 Anschlussbelegung für Drucksensor weiß – out / ground Anschlussbelegung braun – 24 VDC 5.3 Anschlussbelegung des Magnetventils Betriebsspannung 24 V DC von der Steuerung Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 10: Betrieb
Materialbehältern bzw. des Sicherheitsdatenblattes müssen beachtet werden. Das Pulsventill MPP-03-PRO arbeitet in der Regel mit einem Steuerluftdruck von 5 - 6 bar und Materialdrü- cken bis zu 100 bar. Um ein gleichbleibendes Auftragsbild zu erhalten, ist auf konstante Luftversorgung oh- ne Schwankungen zu achten. -
Seite 11: Wartung Und Reparatur
Ein Öffnen des Spritzventils darf nur im drucklosen, d.h. nicht betriebsbereiten Zustand erfolgen. Gefahr des Herausschleuderns von Bauelementen. Die Micro Point Pulsventile MPP-03-PRO sind hochwertige Präzisionsgeräte, die bei richtiger Behandlung störungsunanfällig sind und weitgehend wartungsfrei arbeiten. Jedoch sollten alle beweglichen Teile regel- mäßig beölt werden und beim Reinigen oder Auswechseln der Düsen sollten die Gewinde befettet werden. -
Seite 12: Regelmäßig Durchzuführende Arbeiten
Vorankündigung. 7.8 Kundendienst / Support Walther Systemtechnik GmbH Telefon ++49(0)7274-7022-0 Hockenheimer Straße 3 Telefax ++49(0)7274-7022-91 D-76726 Germersheim Email info@walther-2000.de Deutschland Internet www.walther-2000.de Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 13: Störungssuche Und Behebung
Bei einer Stilllegung der Anlage / des Gerätes sollten folgende Punkte beachtet werden: Pulsventil mit Spezial-Verdünnung reinigen. HINWEIS Bitte beachten Sie die Wartungshinweise! Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 14: Anhang
Montageanleitung Micro Point Pulsventil MPP-03-PRO Rev. 1.6 Seite 14 von 22 10 Anhang 10.1 Maßzeichnung Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 15: Ersatzteilzeichnung
Montageanleitung Micro Point Pulsventil MPP-03-PRO Rev. 1.6 Seite 15 von 22 10.1.1 Ersatzteilzeichnung Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 16: Ersatzteilliste
Klemmwinkel, 38 x 20 x 15mm, vernickelt Standard * Artikelnummern finden Sie auf den folgenden Seiten. WICHTIG Für Ersatzteilbestellungen ist unbedingt die eingeschlagene Seriennummer anzugeben! Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 17: Artikelnummern Für Düsen
10.3 Artikelnummern für Raster-Nadelverschluss Raster-Nadelverschluss Artikel-Nr. Bezeichnung 97900008 Raster-Nadelverschluss "Standard" 97900040 Raster-Nadelverschluss "Nadelabfrage 24 VDC" 10.4 Verschleißteilsortimente Verschleißteilsortiment komplett Artikel-Nr. Bezeichnung 979593.03 Dichtungssatz Viton 979486 Dichtungssatz Isolast Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 18: Zubehör
Reinigungskit 979444 (siehe im Produktkatalog ZUBEHÖR) Zeitrelais mit 1 Zeitbereich 979309.01 Zeitbereich 0,001 bis 9,999s 977934065503 Verlängerungskabel (ungeschirmt, 3-polig) 5m 979279.02 SAVE für Rasternadelverschluss Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 19: Zentrierbohrung Für Zentrierhülse 97320602
10.5.1 Zentrierbohrung für Zentrierhülse 97320602 WICHTIG Sollte an einem bestehenden Ventil eine Zentrierhülse nachträglich verbaut werden, so muss das Ventil zum Nachrüsten der Zentrierbohrungen zu uns zurückgeschickt werden. Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 20: Anbauelemente
Der Anbau einer Heizplatte erfolgt im Werk. Die Position kann seitlich (links / rechts) sein. Weitere Informati- onen sind der Beschreibung „Heizung und Zubehör“ zu entnehmen. Pos. Beschreibung Heizplatte seitlich rechts am Pulsventil montiert Heizplatte seitlich links am Pulsventil montiert Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de... -
Seite 21: Walther-Lichtschranke (Wls)
Abbildung 2 – Montage der WLS-MPP03-H-LR-01 mit horizontal verlaufender optischer Achse am Pulsventil MPP-03 WICHTIG Sollte an einem bestehenden Ventil eine Walther-Lichtschranke nachträglich verbaut wer- den, so muss das Ventil zum Nachrüsten zu uns zurückgeschickt werden. Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de –... -
Seite 22: Ausrichtung Zum Ventilkörper Mit Verbauter Düsenverlängerung
Konstruktionslänge "X" [mm] Model DVL – Außen Ø [mm] Düsen - Ø [mm] Auftragsrichtung ∟[°] Ausrichtung zum Ventilkörper ∟[°] Pulsrohr mit / ohne Indexierung Walther Systemtechnik GmbH – D 76726 Germersheim Telefon: +49 (0)7274-7022-0 Telefax: +49 (0)7274-7022-91 http://www.walther-2000.de – info@walther-2000.de...
